三角法兰式支撑连接座结构设计

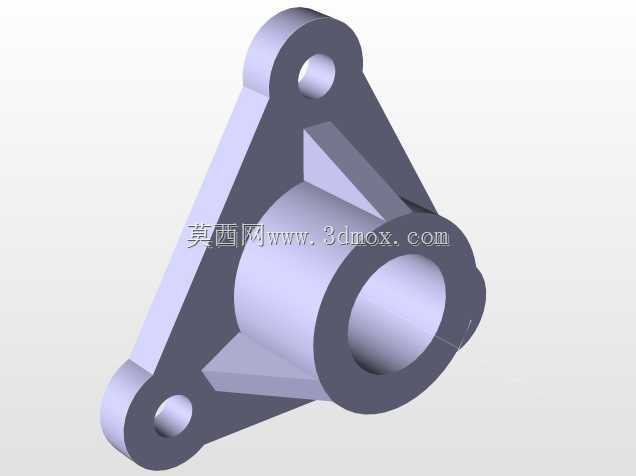

　　这类三角构型的支撑连接座，常见于中小型动力传输单元、流体管路接驳端以及轻型执行机构的安装定位场景，核心作用是在受限安装空间内，为中心穿装的轴类、筒类部件提供稳定的径向支撑与轴向定位，同时通过三个均布的安装耳实现与基座的可靠固定，相比圆形四孔法兰，三角布局在非圆周对称的安装空间里能更好地适配边角位置，减少安装面的占用面积，在轻工输送设备、小型液压阀组安装支架、台式加工设备的动力头固定端都能见到同构型零件的应用。从结构功能上拆分，中心的筒状主体是核心承载部位，内孔需要与穿装的轴套、导管或者轴承外圈形成过渡配合，内壁的粗糙度、圆柱度公差直接决定了被支撑部件的运转同轴度，设计时通常会根据穿装部件的载荷类型调整筒身壁厚：

　　如果是承受径向偏载的场景，筒身靠近安装法兰的位置会做加厚处理，避免长期受载出现筒口形变；如果是仅做轴向定位的穿线、过管用途，筒壁可以适当减薄以降低整体重量。三个沿筒身径向延伸的安装耳，采用120度均布的布局，每个耳片上的通孔用于穿装固定螺栓，耳片与中心筒身之间设置的三角加强筋，是整个结构刚度的关键保障——如果没有加强筋过渡，耳片在螺栓预紧力或者设备运行振动的作用下，很容易在与筒身连接的根部出现应力集中，长期交变载荷下甚至会出现断裂，加强筋的厚度通常取耳片厚度的0.8到1倍，筋条的高度从筒身中部平滑过渡到耳片平面，既不会增加过多的材料重量，又能将耳片承受的安装载荷均匀传导到整个筒身结构上。做这类零件的结构设计时，

　　首先要明确安装边界的约束条件：先确定中心筒的内孔直径、筒身长度，这两个尺寸直接由被支撑的部件尺寸决定，需要预留足够的配合长度，避免穿装部件出现悬臂晃动；再根据安装面的可用空间确定三个安装耳的中心距，三个安装孔的中心圆直径要大于中心筒的外圆直径，保证螺栓安装时有足够的扳手操作空间，不会与筒身外壁发生干涉；耳片的厚度要根据固定螺栓的规格来匹配，比如采用M6螺栓固定时，耳片厚度通常不小于5mm，采用M8螺栓时厚度不小于6mm，避免螺栓拧紧时耳片出现弯曲形变。细节处理上，所有的棱边都要做倒钝处理，安装耳的外端做圆弧过渡，减少应力集中点；中心筒的两端孔口做倒角，方便轴类或者管件的装配导入；加强筋与筒身、耳片连接的位置做小圆角过渡，

　　避免加工时出现应力开裂，同时也能提升铸造或者注塑成型时的材料流动性。在实际设备装配中，这类零件的安装面通常会与基座的加工面贴合，三个螺栓的预紧力要保持一致，避免因为预紧力不均导致中心筒的内孔出现微变形，影响穿装部件的同轴度；如果应用在有振动的设备场景下，还可以在安装耳与基座之间加装薄橡胶垫片，既可以调整安装高度差，又能吸收部分振动载荷，延长零件的使用寿命。不同于标准法兰件，这类三角支撑座的构型可以根据实际安装空间做灵活调整，比如当某个方向有管线或者其他部件干涉时，可以对应调整其中一个安装耳的角度，在保证三个支撑点受力均衡的前提下适配特殊的安装空间，这也是这类非标准支撑连接件在定制化设备中被广泛应用的原因。
