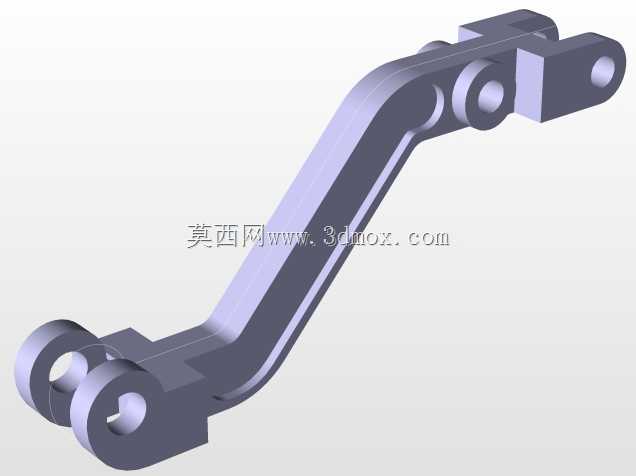

弯臂式铰接连接传动结构件

　　这类弯臂式铰接构件常见于需要往复摆动传力的机械工位中，比如轻工自动化生产线的摆料机构、农用机械的操作联动结构、小型工程机械的手动操纵连杆组里都能见到同构型零件的身影。它的核心作用是在两个存在空间夹角的铰接点位之间传递摆动力矩，同时规避安装路径上的其他结构干涉，相比直臂连杆，弯曲的臂身可以在有限的安装空间里绕过相邻的管线、机架壁板，不需要额外抬高铰接支座的位置就能完成动力传递，能有效压缩整套机构的整体占用空间。从结构设计逻辑来看，两端的双叉耳铰接孔是核心受力点位，设计时首先要匹配对应销轴的直径公差，孔位的同轴度需要控制在IT7级精度范围内，避免装配后出现卡滞、偏磨的问题，耳板的厚度要根据传递的最大摆动力矩核算剪切强度，

　　臂身的过渡圆角不能小于R3，避免应力集中在弯折处引发长期交变载荷下的疲劳断裂。臂身采用等强度变截面设计，靠近两端铰接耳的位置截面厚度更大，中间弯折段的截面做了轻量化的收窄，在保证整体抗弯刚度的前提下尽可能降低零件自身重量，减少摆动过程中的惯性负载，降低驱动端的动力损耗。安装边界上，两端铰接孔的中心距是核心安装尺寸，装配时需要保证两个铰接孔的轴线平行度误差不超过0.1mm，否则会在摆动过程中产生额外的侧向力，加速销轴和衬套的磨损；臂身的弯折角度是根据实际安装空间的避让需求确定的，装配后臂身和周边固定结构的最小安全间隙要保留3mm以上，避免设备运行振动时出现刮碰。这类零件通常采用45号钢模锻成型后再做机加工，

　　铰接孔内可以压装铜衬套来提升耐磨性能，表面做发黑处理就能满足常规工况的防锈需求，如果是用在腐蚀环境下的设备中，也可以更换为不锈钢材质或者做镀锌表面处理。在实际选型替换时，除了核对孔位中心距、孔径参数，还要确认臂身的弯折方向和设备原有结构一致，避免装反后出现运动轨迹错位的问题，装配时铰接销轴要加装开口销或者轴端挡圈做轴向固定，防止设备运行过程中销轴脱出引发机构失效。
