90度双方法兰弯管接头结构设计

　　在工业流体输送、气动回路、液压管路以及设备通风排气系统中，90度转向的管路连接是极为常见的结构需求，这类转向接头既要保证流道转向时的阻力控制，又要兼顾两端安装面的对接精度与密封可靠性，本次设计的双方法兰弯管接头，正是针对这类垂直转向管路的安装场景开发的结构件。从实际应用场景来看，这类接头常出现在液压站阀组与管路的垂直转向对接、空压机站房的管路排布、化工流体输送管线的方向调整、以及各类工业设备内部气液通路的转角连接位置，相比螺纹连接的弯头，法兰式连接的承压能力更强，安装对位更便捷，后期拆卸维护时无需转动整段管路，尤其适合大管径、高压力的管路工况。

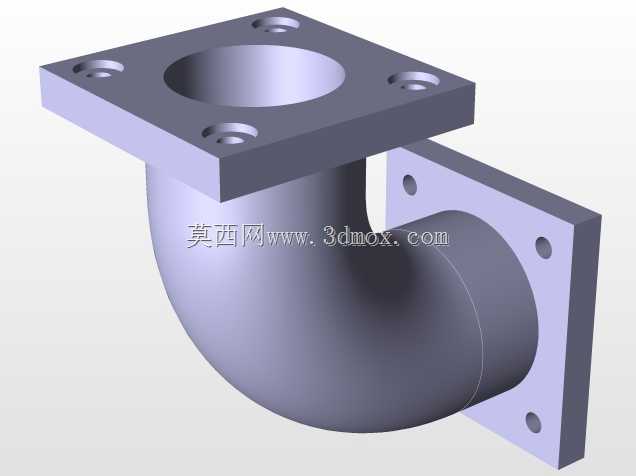

　　设计过程中首先确定的是两端法兰的安装边界，两端法兰均采用方形结构，相比圆形法兰，方形法兰在设备侧壁、安装面板这类平面基座上固定时，螺栓孔的对位容错空间更大，不需要在安装面上预留圆形法兰的旋转调整空间，更适合紧凑的设备内部安装场景。每端法兰上设置四个沉头螺栓孔，孔位沿法兰中心对称分布，安装时螺栓从法兰外侧穿入，沉头结构可以保证螺栓头部完全没入法兰表面，不会突出安装面造成额外的空间干涉，也能避免螺栓头部外露被磕碰损坏。法兰与管路连接的端面需要保证足够的平面度，实际加工时表面粗糙度需要控制在Ra3.2以内，对接时配合密封垫片即可实现可靠的端面密封，防止流体从对接面渗漏。

　　弯管部分采用等径圆弧过渡结构，转弯处的曲率半径经过流道阻力校核，既不会因为曲率过小造成流道突变增大流体阻力，引发局部紊流、压降增大的问题，也不会因为曲率过大造成整体结构占用空间过多，影响周边其他部件的排布。弯管与两端法兰的连接位置做了圆弧过渡补强，避免直角连接处出现应力集中，在管路承受内部压力或者外部振动载荷时，不会在连接根部出现开裂失效的问题。整个流道内壁保持光滑连续，没有台阶、凸棱等结构，减少流体输送过程中的杂质挂壁风险，也能降低流体冲刷造成的内壁磨损，延长接头的使用寿命。

　　从安装尺寸的适配性来看，两端法兰的安装面呈90度垂直分布，一端可以对接水平走向的管路或设备接口，另一端对接垂直走向的通路，安装时只需要将两端法兰的螺栓孔与对接件的孔位对齐，穿入螺栓均匀拧紧即可完成固定，不需要对管路进行弯折加工，大幅降低现场管路安装的施工难度。整体结构采用一体化成型设计思路，建模时通过布尔运算保证弯管与法兰的连接位置完全融合，没有拼接缝隙，避免分体焊接结构存在的焊缝腐蚀、焊接变形导致安装面错位的问题。在壁厚设计上，根据常规工业管路的承压需求，弯管部分与法兰部分的壁厚做了差异化设置，法兰部分因为需要承受螺栓的锁紧力，壁厚略大于弯管主体，防止螺栓锁紧时法兰出现变形，弯管部分的壁厚在满足承压强度要求的前提下尽量做轻量化处理，减少整体材料消耗与接头自重。

　　在实际选型使用时，需要注意对接管路的通径与接头内孔直径保持一致，避免通径突变造成的流阻变化，安装时密封垫片的内径需要略大于接头内孔直径，防止垫片突出到流道内部影响流体通行。螺栓锁紧时要采用对角分次拧紧的方式，保证法兰端面受力均匀，避免单侧受力过大造成法兰倾斜、密封失效。这类结构的接头相比焊接式弯头，拆装重复利用率更高，在需要经常拆卸维护的管路回路中，能够大幅降低后期维护的配件更换成本，也能减少管路拆装的作业时间。针对有腐蚀流体输送的场景，只需要在建模时调整对应的材料参数，更换适配的耐腐蚀材质即可直接沿用该结构，不需要重新调整整体安装尺寸与连接结构，具备较好的工况适配性。
