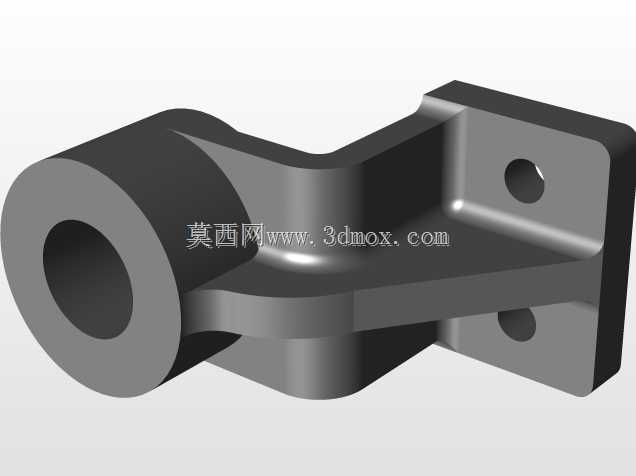

L型带法兰安装座铰接支撑零件

　　该零件属于设备铰接支撑类结构件，主要应用在需要实现转动副连接同时提供刚性安装基准的设备工位，常见于自动化生产线的摆臂连接端、工装夹具的翻转支撑位、小型输送设备的导向轮安装座，以及农用机械、轻工设备的连杆铰接点位，承担径向载荷传递与安装基准定位的双重作用。从结构设计逻辑来看，零件采用一体化铸造成型后做机加工的工艺路线，主体分为两个功能区段，左侧为带通孔的圆筒铰接段，内孔用于穿装铰接销轴或者配套轴套，孔壁预留足够的壁厚以承受径向载荷与周期性的摆动冲击力，圆筒段的外圆做了过渡圆角处理，避免应力集中在根部区域，降低长期交变载荷下的断裂风险。右侧为带双安装孔的法兰安装段，法兰面为平整加工面，两个通孔沿法兰面对称分布，

　　用于穿装螺栓将整个零件固定在设备的安装基板上，法兰段与左侧圆筒段之间通过弯折的连接筋实现刚性连接，连接筋的截面采用变厚度设计，靠近圆筒段的位置厚度更大，向法兰段逐步过渡，同时在筋板与两个功能段的衔接位置均做了内R角过渡，既保证整体结构的刚性，减少受力后的形变，又避免加工过程中出现应力开裂的问题。在安装边界方面，左侧圆筒段的轴向长度与铰接配合的轴段长度匹配，内孔的公差带按照H7级精度设计，可适配标准销轴或者自润滑轴套的装配要求，圆筒的外圆直径根据额定载荷计算得出，保证在最大径向载荷下的形变控制在0.02mm以内，满足铰接转动的精度要求。右侧法兰段的安装孔中心距按照通用安装基板的孔位标准设计，法兰面的平面度控制在0.03mm以内，

　　保证安装后与基板完全贴合，不会出现局部翘起导致的受力不均问题，两个安装孔的孔径适配常用的内六角圆柱头螺栓，孔位周边预留足够的螺栓扳手操作空间，方便现场装配与后期维护拆卸。从实际使用场景的适配性来看，该零件的结构设计充分考虑了多场景通用化需求，既可以作为静态的支撑座使用，也可以在低速摆动的铰接工位长期工作，整体结构没有多余的冗余设计，在保证结构强度的前提下尽可能控制零件重量，降低材料成本与设备整体的负载。在建模过程中，所有的机加工面均预留了合理的加工余量，铸造成型的非加工面做了拔模斜度处理，符合实际生产的工艺要求，各个特征之间的衔接均符合机械设计的工艺规范，不存在无法加工或者装配干涉的问题，可直接用于铸造模具的开模设计与后续的机加工工艺编制，也可直接导入装配体中做整体的运动仿真与静力学受力分析，验证不同载荷工况下的结构可靠性。
