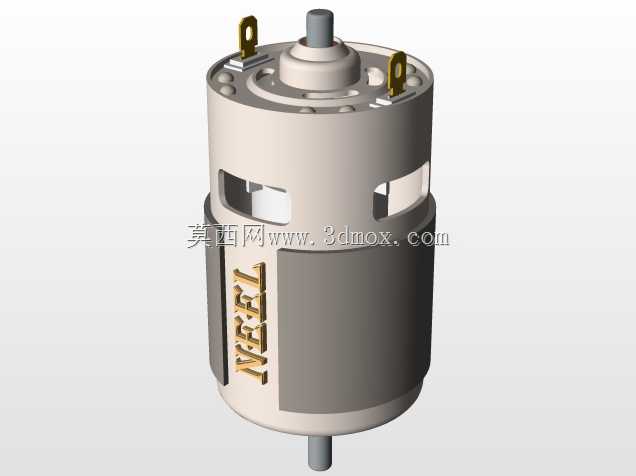

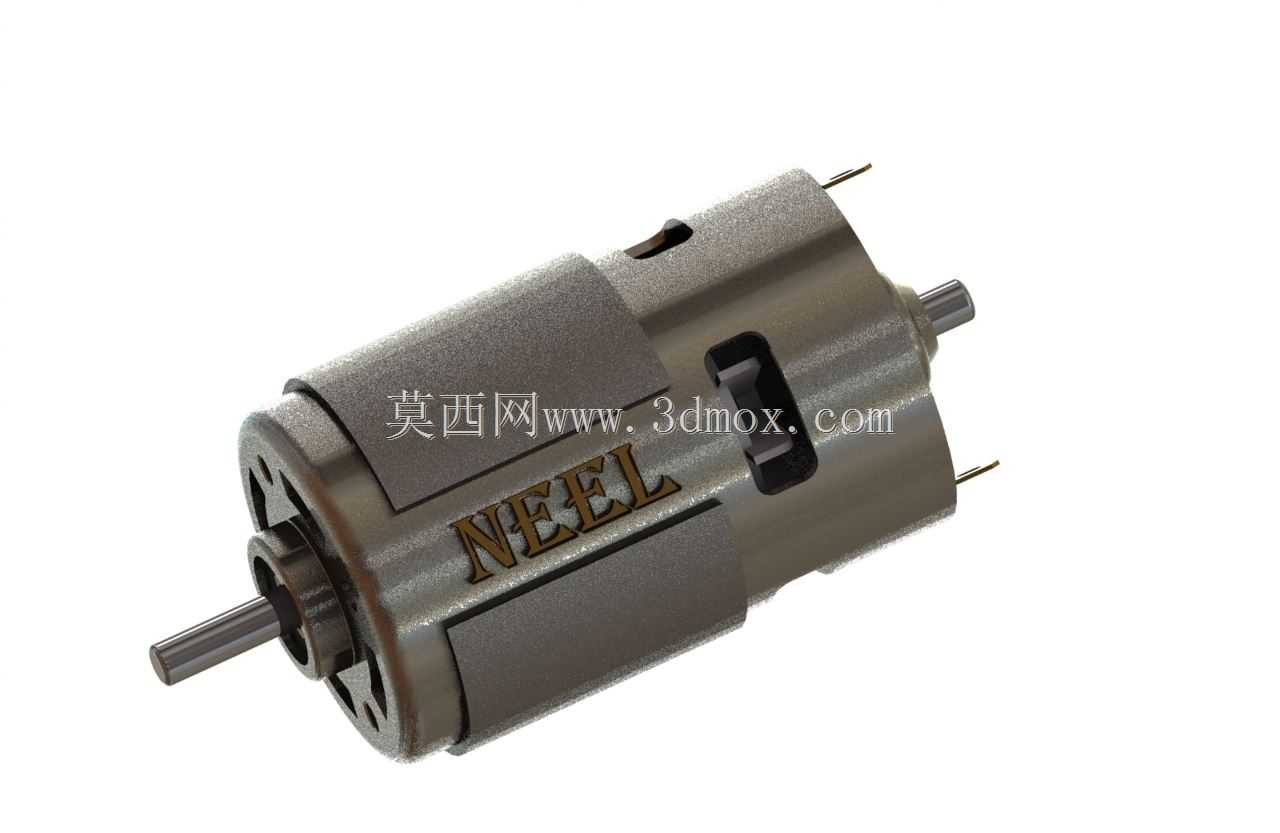

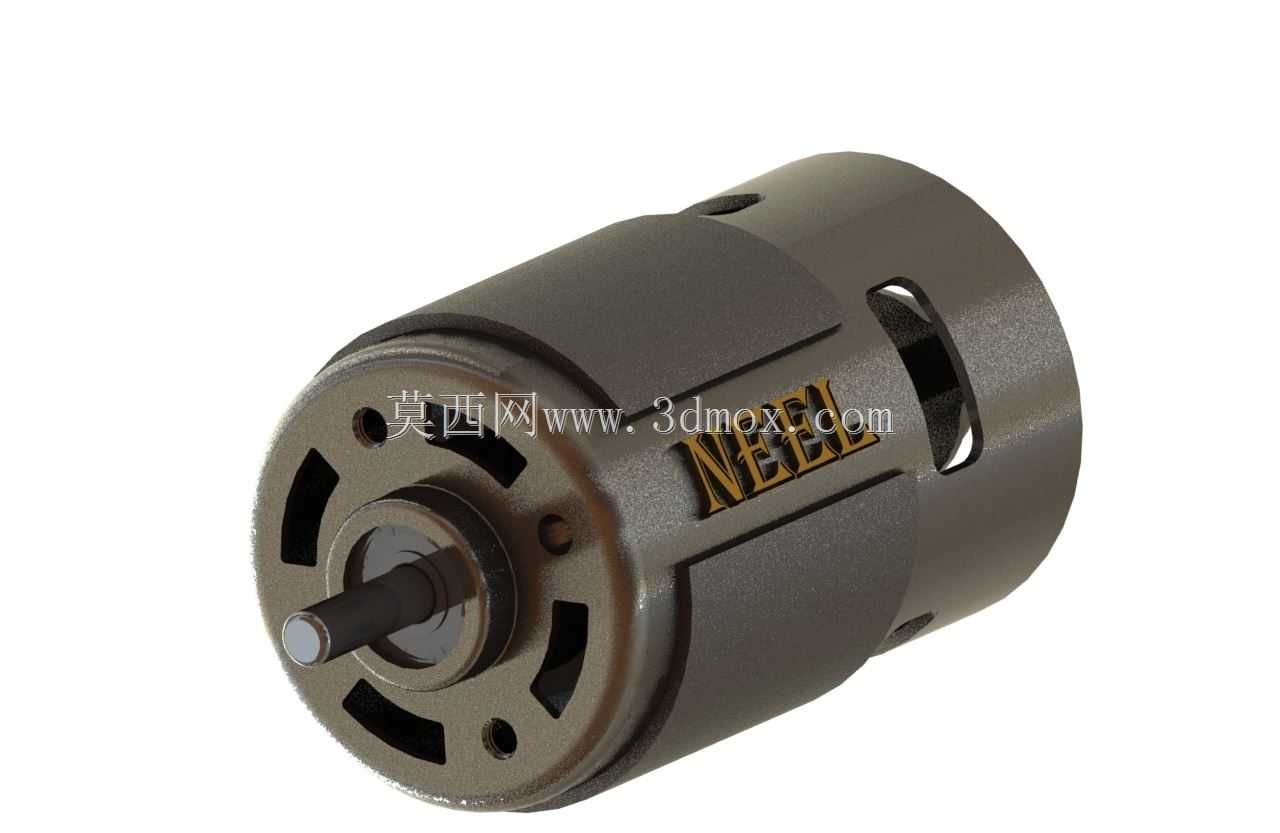

琼森500rpm微型直流有刷电机结构

　　这款额定转速500rpm的微型有刷直流电机，在小型自动化执行机构、桌面级智能装备、民用消费级机电产品里的适配场景十分广泛，常见于小型输送线的辅助驱动单元、桌面分拣机构的动力输出端、智能小家电的执行模块、教学实验平台的动力源，还有部分小型航模、遥控模型的动力配置场景，这类低转速大扭矩的微型电机，在对安装空间有严格限制、同时需要稳定低速输出的工况下，相比高转速电机搭配减速箱的方案，能省去额外的减速结构匹配工作，减少传动链的间隙累积。从结构设计来看，这款电机采用一体式机壳冲压成型结构，机壳表面开设的多组通风槽，是针对持续运行时的碳刷与绕组温升设计的，能在紧凑安装空间内形成自然对流风道，带走绕组换向产生的热量，

　　避免长时间运行时的过热退磁问题。输出轴采用台阶式定位结构，轴端的平面铣边设计，是为了配套传动轮、输出齿轮安装时的周向防松，不需要额外打顶丝孔就能实现扭矩的可靠传递，轴伸长度与直径的匹配，刚好适配市面上常规的小型同步带轮、模数0.5-1的直齿轮安装，不需要额外做轴径适配加工。机壳前端的端盖采用翻边铆接结构，和主壳体之间没有额外的紧固件，既保证了装配后的同轴度，也控制了整体的径向尺寸，端盖上预留的两个安装孔位，是贯穿式的通孔设计，安装时可以从前端直接穿入固定螺丝，适配卧式贴装、立式法兰装两种安装方式，安装孔的中心距公差控制在0.05mm以内，能直接适配标准的微型电机安装支架，不需要二次调整孔位。从内部结构的建模逻辑来看，

　　这款模型还原了有刷电机的核心结构细节：定子磁钢的贴装位置、碳刷架的固定结构、换向器的分段结构、转子绕组的排布空间都做了1:1的还原，在做配套结构设计时，可以直接提取电机的外轮廓尺寸做安装腔的干涉检查，尤其是机壳侧面的通风槽凸起、后端盖的出线位置，这些容易在装配时产生干涉的细节，都在模型里做了准确的还原，避免设计时只参考电机的主体外形，忽略局部凸起导致的装配卡滞。在实际选型适配时，这款500rpm的转速参数，匹配小型负载的运行速度需求，比如桌面传送带的线速度通常控制在0.1-0.3m/s，搭配直径40mm的主动辊筒时，刚好匹配这个转速区间的输出，不需要额外做调速降额；在做结构设计时，电机的安装边界需要注意预留至少2mm的周边间隙，

　　一方面保证通风槽的进风空间，另一方面避免机壳和周边结构直接接触产生振动传导，电机的出线端在尾部，建模时预留的出线长度空间足够配套常规的PH2.0端子接线，不需要额外扩展接线腔。这类微型电机的输出轴径向跳动通常控制在0.02mm以内，在配套精密传动结构时，不需要额外增加支撑轴承座，直接通过轴端连接负载就能满足传动精度要求，相比分体式的电机加减速箱结构，整体长度缩短了近三分之一，在紧凑空间内的布置优势十分明显。从建模的细节处理来看，机壳表面的标识做了浮雕式的还原，端盖和机壳的铆接接缝、碳刷位置的检修槽、输出轴的轴承安装位都做了分层建模，在做渲染验证或者装配动画制作时，可以直接拆分部件做爆炸视图展示，不需要二次拆分模型结构。在实际工程应用中，这类电机的固定通常采用两颗M2.5的螺丝锁紧，安装时的锁紧扭矩控制在0.4N·m即可，避免过大的锁紧力导致端盖变形影响内部轴承的同轴度，进而增大运行噪音和空载电流。模型还原的电机整体外形没有多余的凸台结构，安装腔的设计只要按照外轮廓做等距间隙预留即可，尾部的出线位置需要预留10mm以上的折弯半径，避免线材长期弯折导致的线芯断裂。
