太阳能集热换热一体化装置结构设计

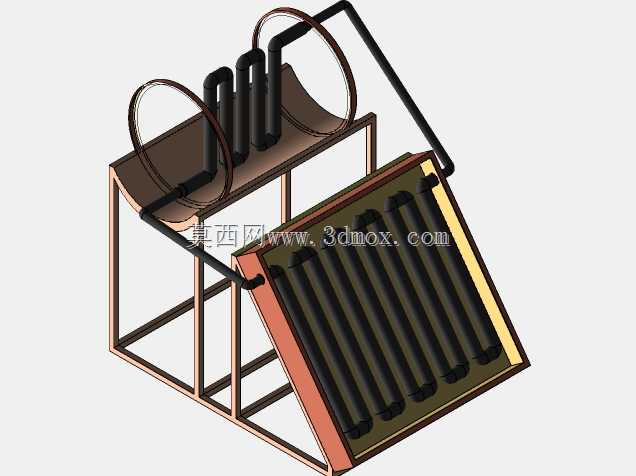

　　这套太阳能热交换装置主要面向分布式民用供热、小型工业辅助预热场景设计，核心是将太阳辐射能转化为工质热能，通过内置换热结构完成热量传递，可独立为小型建筑提供生活热水，也可作为工业预热单元接入现有供热管路，降低常规能源消耗。从结构布局来看，装置采用集热端与换热端一体化集成设计，下部倾斜布置的集热板组采用框式支架支撑，倾斜角度可根据安装区域纬度做±15°调整，适配不同地区的太阳高度角，保证集热面在正午时段可垂直接收直射光线，提升集热效率。集热板内部排布蛇形流道，工质从下部集管进入流道后，在板芯内完成第一阶段升温，吸收集热涂层转化的辐射热能，流道采用等截面设计，避免局部流速突变造成的流阻过大问题，板芯与外部边框之间预留2mm膨胀间隙，

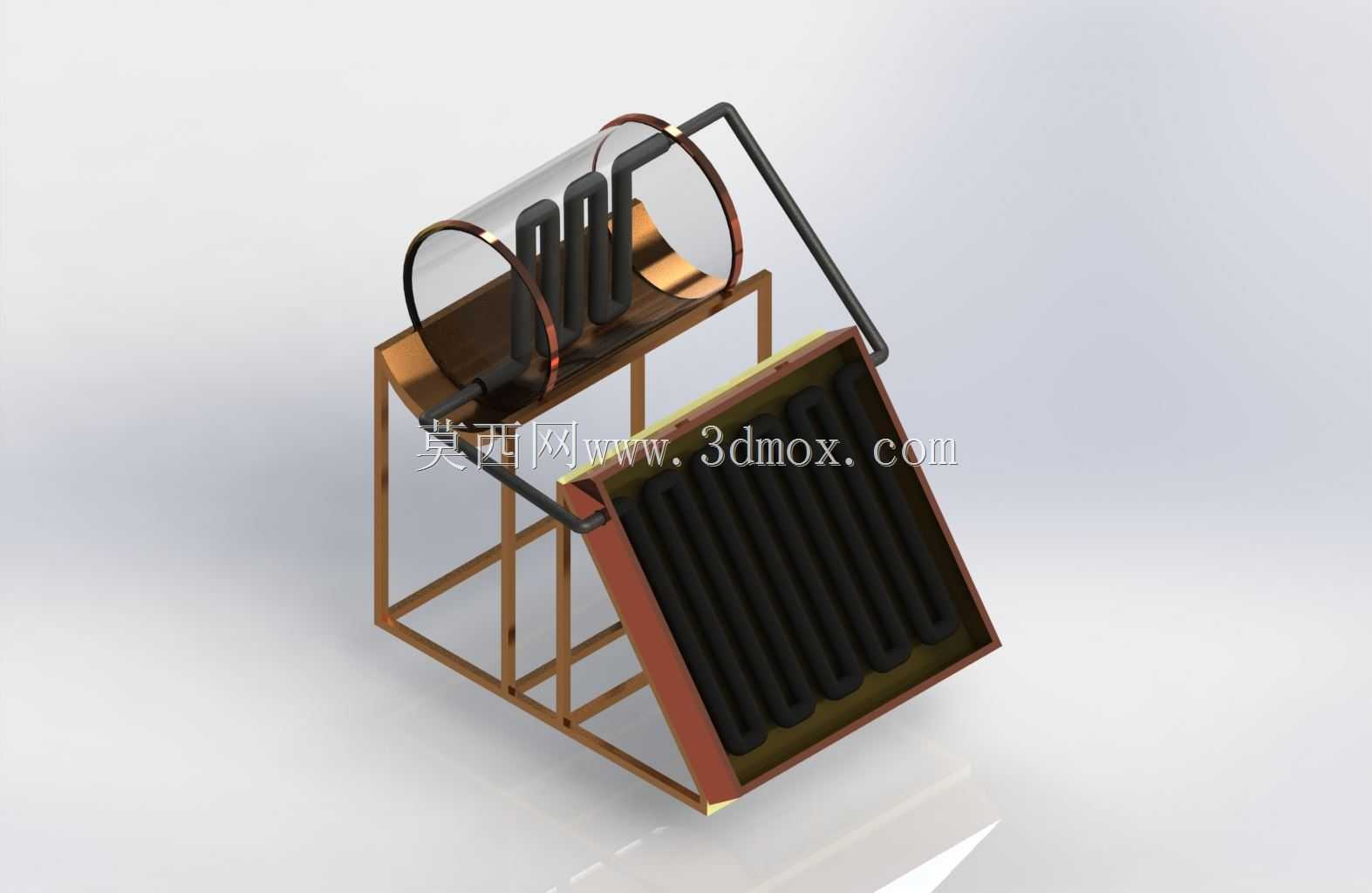

　　抵消高温工况下的材料热变形，防止长期运行出现结构开裂。上部的换热腔体采用透明罩壳封装，既可以减少内部热量向环境的对流散失，形成温室效应提升腔体内部温度，又能阻挡灰尘、雨雪直接接触内部换热元件，降低运维清理频次。腔体内部设置多组弯折式换热管，与下部集热板的出口管路连通，升温后的工质进入上部换热管后，可与外接循环回路的工质完成逆流换热，弯折结构大幅延长了工质在换热腔内的停留时间，提升换热充分度，换热管外部设置的铜质导流翅片可强化热量传递，减少换热热阻。支撑框架采用型材拼接结构，所有连接节点采用可拆卸式设计，方便现场组装与后期部件更换，框架底部预留四个安装固定孔位，可直接通过膨胀螺栓固定在混凝土屋面或者地面基础上，

　　安装边界要求周边无高大遮挡物，集热面朝向正南方向偏差不超过15°，装置整体占地尺寸约为1200mm800mm1500mm，安装时需预留上部300mm、左右两侧各200mm的检修空间，方便后期对透明罩壳、管路接头做检查维护。管路接口全部设置在装置侧部，统一采用标准管螺纹连接，接入系统时无需额外做变径处理，可直接对接常规民用供热管路，接口位置预留100mm的操作空间，方便管路拆装。在设计过程中重点考虑了户外运行的耐候性，所有与工质接触的金属部件均采用导热性与耐腐蚀性兼顾的铜质材料，外部框架做防锈喷涂处理，可适应多雨、高海拔强紫外线区域的长期使用需求，装置运行时无运动部件，日常运维仅需定期清理集热面与透明罩壳的积灰即可，

　　无需复杂的维护操作。针对不同使用场景，该装置可通过多组并联的方式提升总换热功率，单组装置可满足3-5人的日常生活热水需求，并联时每组装置的进出口管路设置独立阀门，单组故障时可单独切断检修，不影响其余单元的正常运行。换热腔内部的流道设计经过流场仿真优化，工质在管内流动时无明显滞流区，避免长期运行出现杂质沉积堵塞流道的问题，集热板背部设置保温层，减少集热板向背部的无效散热，提升整体光热转化效率。
