JCB轮式装载机工程作业设备结构

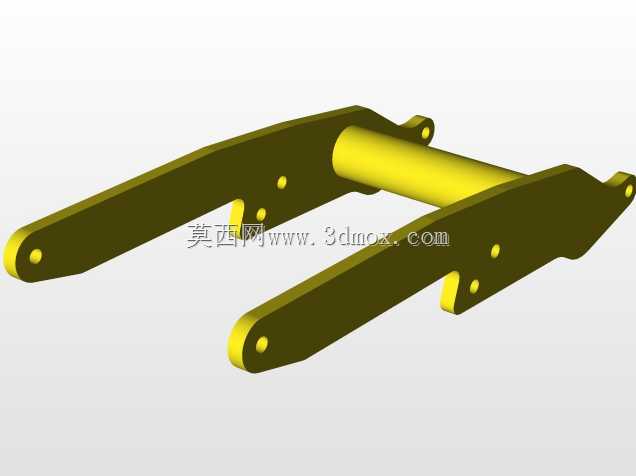

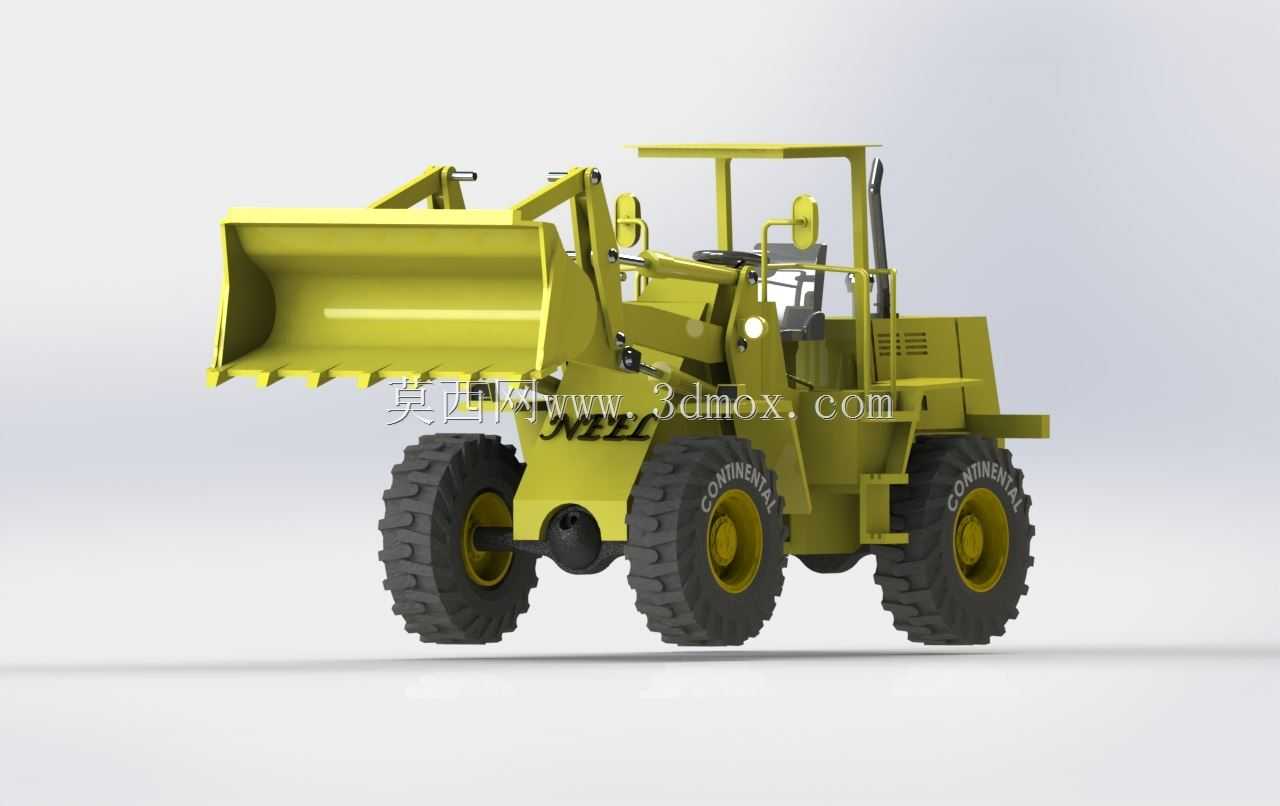

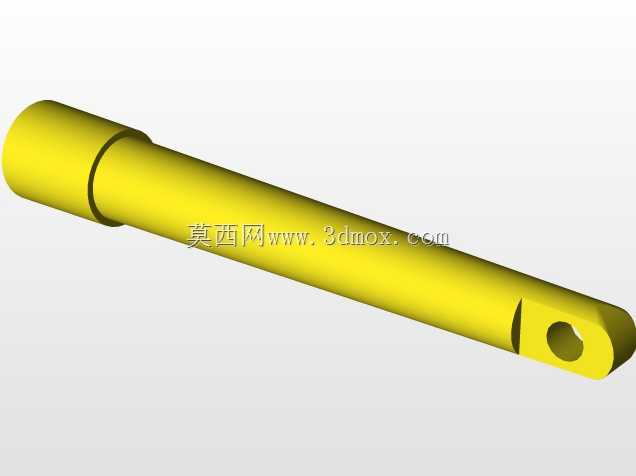

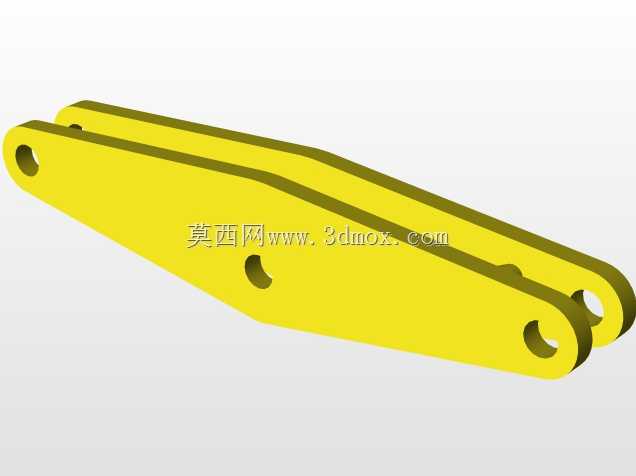

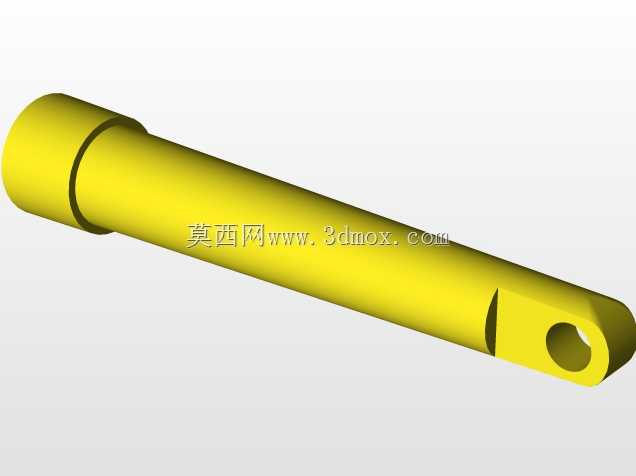

　　这类轮式铲装设备在散料转运、场地清整、小型土方作业场景里的适配性极强，不同于履带式设备的高通过性取向，轮式结构的转场速度更快，对硬化铺装路面的破坏极小，在市政施工、厂区物料倒运、矿场表层剥离作业里都能见到同构型设备的身影。从结构布局来看，该设备采用前装铲斗、中置驾驶室、后段动力舱的经典排布，铲斗侧刃与斗齿做了加厚处理，斗体的弧度设计兼顾了插入料堆的切入角与举升过程中的物料留存率，避免满斗举升时散料洒落。动臂与摇臂的铰接点位置经过多轮迭代优化，举升过程中铲斗的角度变化曲线平缓，操作人员不需要频繁调整转斗油缸行程就能保持斗体水平，大幅降低长时间作业的操作疲劳度。驾驶室采用敞篷式防滚架结构，视野覆盖范围足够支撑铲斗对位、

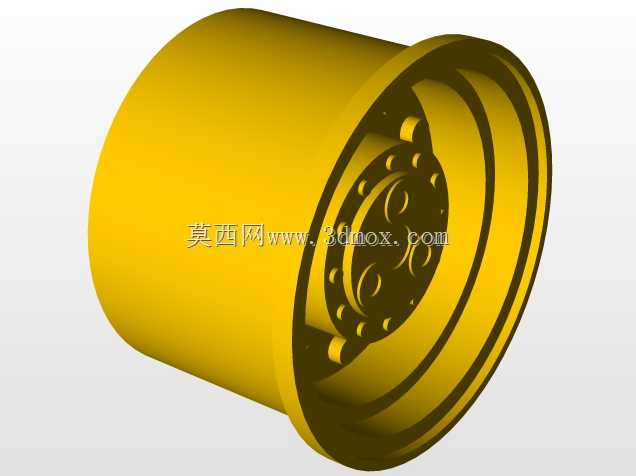

　　周边障碍物观察的需求，座椅周边的操作杆布局按照人机工程学排布，常用的举升、转斗、换挡操作件都在手臂自然伸展的覆盖范围内，不需要大幅度侧身就能完成全部操作。轮胎选用大花纹深沟槽的工程轮胎，胎面橡胶配方兼顾耐磨性能与抗穿刺能力，轮辋的承重结构做了加强处理，能够适应碎石路面、凹凸不平作业面的冲击载荷，前后桥的轮距设定兼顾了作业稳定性与狭窄场地的通行能力，转向半径控制在同吨位设备的主流水平，能够在狭小的厂区通道内完成调头、对位操作。动力系统布置在车辆后段，既可以通过后部重量平衡满载铲斗的前部载荷，避免作业时翘头，也能让动力输出到前后桥的传动轴长度更短，减少传动过程中的功率损耗。液压管路的排布沿着动臂内侧与车架腹板位置固定，

　　管路转角处都预留了足够的弯曲半径，避免举升落臂过程中管路出现硬折、拉扯的情况，管接头的位置都预留了检修空间，日常更换密封件、排查渗漏点时不需要拆解大量周边结构件。车架的铰接位置采用上下双圆锥滚子轴承的结构，能够承受作业过程中的扭转、冲击载荷，铰接点的润滑注油嘴引到了车架外侧，日常维保注油时不需要钻到车底操作。铲斗的下铰接点距离地面的高度经过匹配设计，在放平状态下斗齿能够紧贴地面，清理场地浮料、刮平作业面时不需要额外调整动臂高度，作业效率更高。设备的整体外廓尺寸适配常规平板拖车的运输宽度要求，跨区域转场时不需要办理超宽运输手续，配重块集成在后车架尾部，不需要额外加装附属配重就能达到额定载荷下的稳定系数要求，减少了整车的冗余重量。

　　制动系统采用气顶油的四轮制动结构，制动响应速度快，在满载坡道停车时也能提供足够的制动力，驻车制动集成在变速箱输出端，坡道驻停时不会出现溜车风险。从建模还原的细节来看，该结构完整复现了实车的铰接间隙预留、管路固定卡扣、驾驶室操作件布局、轮胎花纹等细节，能够直接用于作业场景动画制作、设备结构教学、改装方案验证等场景，结构件之间的装配关系完全按照实车的连接逻辑搭建，不存在干涉、错位的问题，各个活动部件的运动行程都符合实车的参数范围，做运动仿真时不需要额外调整铰接限位参数。
