单缸内燃机曲柄活塞机构结构展示

　　这套单缸内燃机的三维结构模型，完整还原了往复式活塞内燃机的核心传动与做功逻辑，在小型通用动力设备的研发、教学演示场景中具备很高的参考价值。日常场景里，这类单缸动力单元广泛应用在小型发电机组、园林植保机械、小型农用机具、摩托代步车辆上，依靠燃油燃烧的膨胀压力推动活塞做往复直线运动，再通过曲柄连杆机构将直线运动转化为曲轴的旋转扭矩，向外输出持续动力。

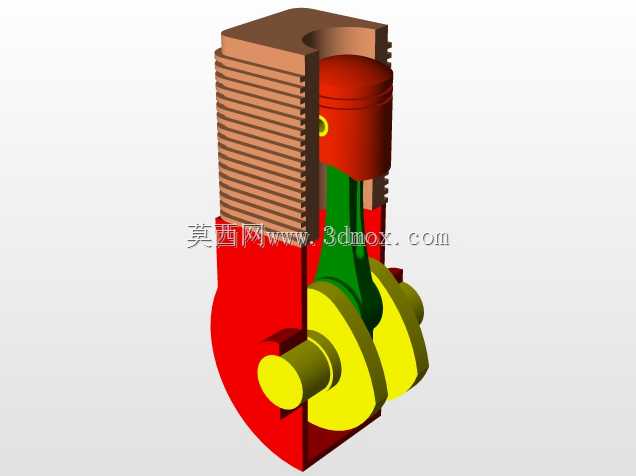

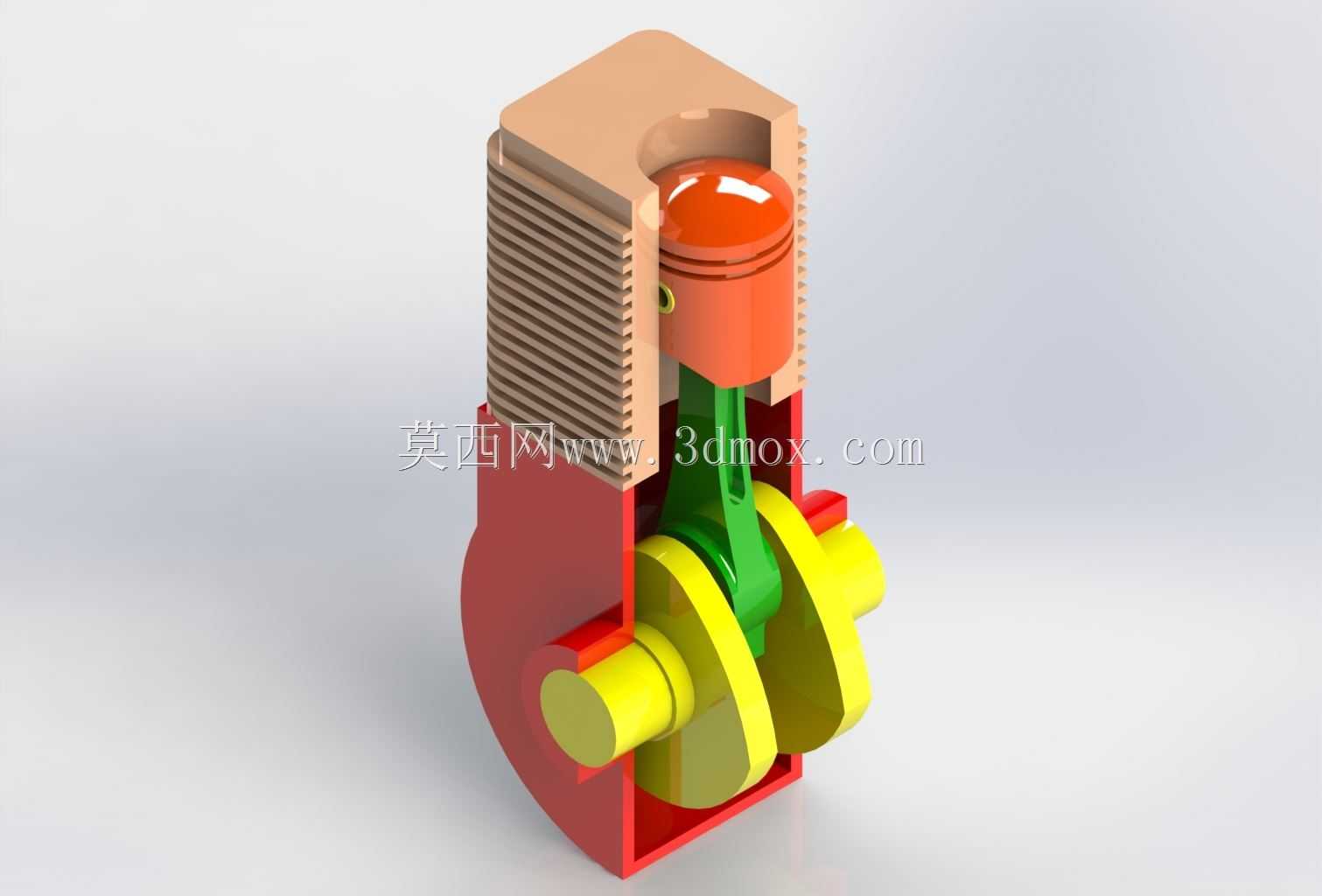

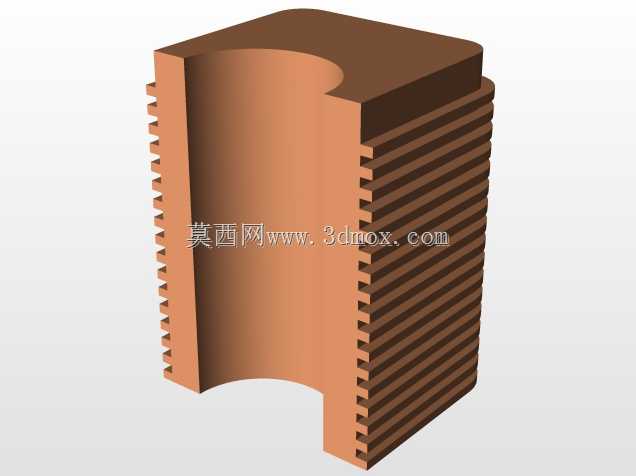

　　从结构功能来看，模型完整呈现了气缸体、活塞组件、连杆、曲轴、壳体支撑几个核心部分的装配关系。上部带散热鳍片的气缸套是活塞往复运动的导向腔体，外壁的等距散热鳍片是风冷机型的典型设计，能够在设备运行时通过空气流动带走气缸壁的多余热量，避免缸内温度过高引发润滑失效、爆震等问题。活塞头部设置了环槽结构，实际生产中会在槽内安装气环与油环，气环负责密封燃烧室的高压燃气，避免做功压力泄漏影响动力输出效率，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳。

　　连接活塞与曲轴的连杆部件，在整个机构中承担运动转换与力传递的核心作用，小头端通过活塞销与活塞铰接，大头端与曲轴的曲柄销配合，将活塞承受的燃气推力传递给曲轴，同时自身随活塞、曲轴的运动做复杂的平面摆动。模型中的曲轴采用整体式曲柄平衡设计，两侧的扇形平衡块能够抵消活塞往复运动、连杆摆动产生的一阶惯性力，降低设备运行时的振动幅度，提升运转平顺性。下部的红色壳体是曲轴箱部分，既为曲轴提供旋转支撑的安装基准，也构成了封闭的腔体，容纳润滑机油，为各运动副提供润滑环境，同时承担整个动力单元的安装固定接口作用，实际应用中会通过箱体上的安装孔位将整机固定在设备机架上，预留的安装边界需要匹配配套设备的机架开孔尺寸，避免出现装配干涉。

　　设计思路上，这套结构完全遵循往复式内燃机的经典布局，将做功组件、传动组件、支撑壳体的装配关系做了清晰的拆解展示，没有冗余的附属部件，能够让结构设计人员快速理解单缸机的运动逻辑：进气压缩行程中曲轴带动活塞上行，压缩缸内的油气混合物，火花塞点火后燃气膨胀推动活塞下行，通过连杆带动曲轴旋转输出扭矩，随后活塞上行排出燃烧后的废气，完成一个完整的工作循环。在建模过程中，各运动部件的配合间隙都按照实际工程公差做了预留，活塞与气缸壁的间隙、连杆大小头的铰接间隙、曲轴与轴承座的配合间隙都符合小型内燃机的设计规范，能够直接用于运动仿真演示，验证曲柄连杆机构的运动行程是否存在干涉，活塞的上止点、下止点位置是否符合设计的压缩比要求。

　　从安装边界来看，这类单缸机的整体外形尺寸紧凑，曲轴的输出轴端通常会预留键槽结构，用于连接飞轮、皮带轮或者负载设备，轴向与径向的安装尺寸需要匹配配套机具的安装空间，尤其是气缸上部的散热区域需要预留足够的通风空间，不能被其他部件遮挡影响散热效果。曲轴箱底部的油底壳区域需要预留机油更换的操作空间，侧面的启动接口、进排气接口位置也要和配套设备的管路、启动机构位置对应，避免装配后出现操作维护不便的问题。对于三维建模从业者来说，这套模型能够帮助理解往复运动机构的装配约束方法，掌握铰接副、移动副的仿真设置逻辑，在设计同类动力转换机构时，可以直接参考其曲柄半径与连杆长度的比例关系，平衡动力输出特性与结构紧凑性的需求。
