E形零件冲孔冲压模具结构设计

　　这套冷冲压冲孔工装，主要面向五金冲压产线中E形结构薄片零件的批量冲孔工序，在电子五金、家电结构件、低压电器配件的生产场景中应用广泛，这类E形零件通常作为电器内部的导电弹片、连接支架或者定位卡件使用，对孔位精度、冲裁断面质量有较高要求，普通钻削加工效率低且一致性差，采用级进式冲孔模结构能在单次冲压行程内完成所有预设孔位的冲裁作业，适配常规开式可倾压力机的安装接口，无需额外改造设备即可快速上线投产。

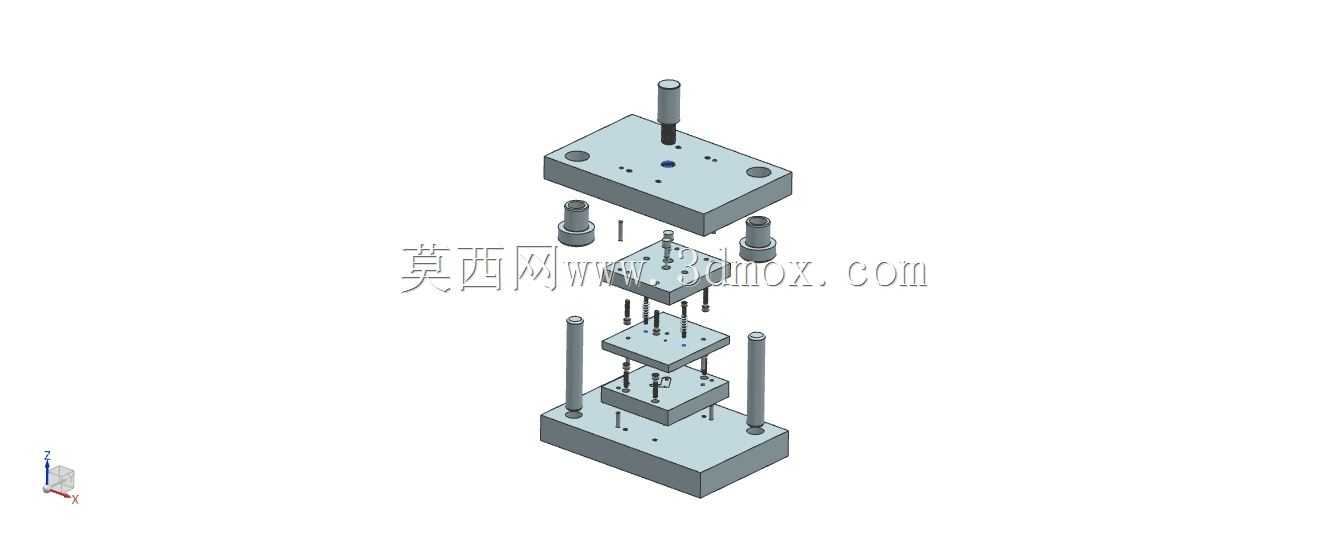

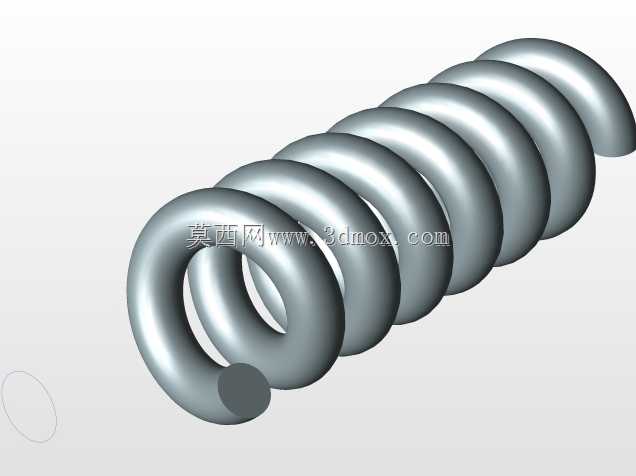

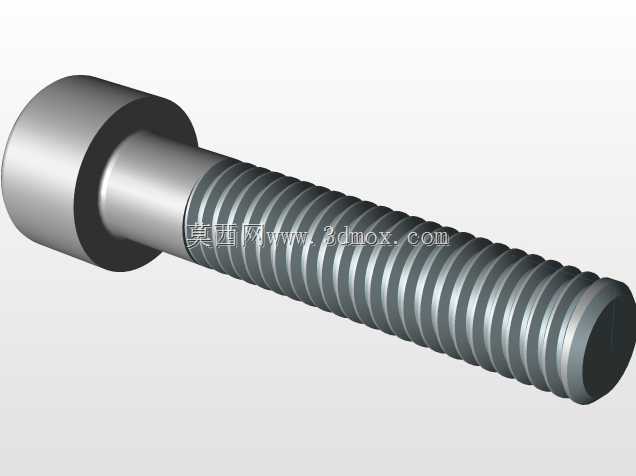

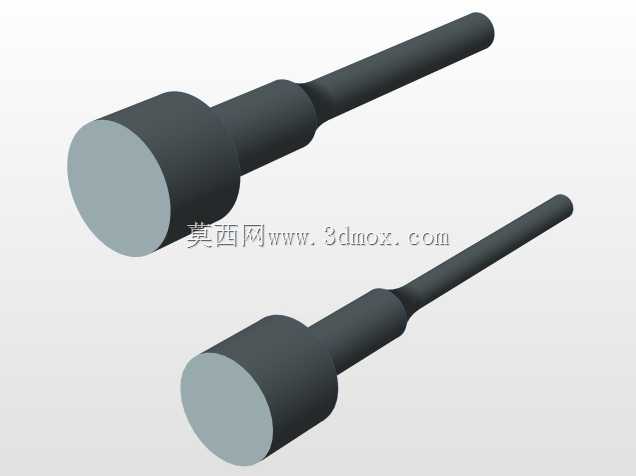

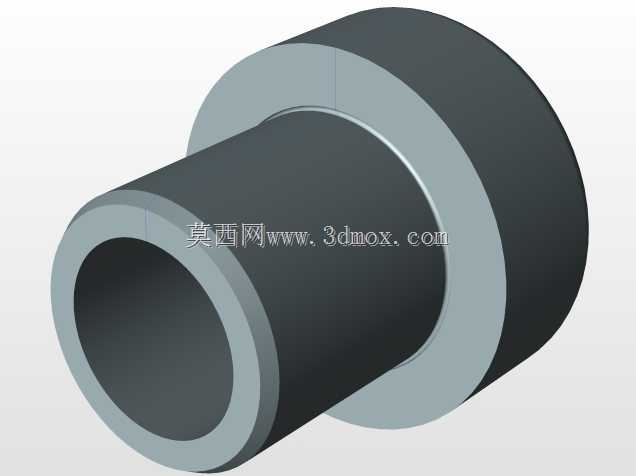

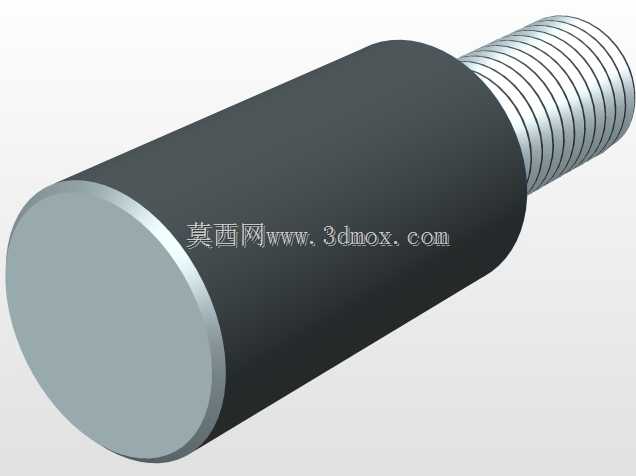

　　从结构分层来看，整套模具采用典型的后侧导柱模架搭配中间板导向的复合导向结构，上下模座采用45号钢调质处理，保证长期冲压过程中的刚性与抗变形能力，导柱导套配合间隙控制在0.02mm以内，确保上下模合模时的对中精度，避免冲头出现偏磨、崩刃的问题。最上方的模柄直接与压力机滑块连接，传递冲压动力，上模部分依次布置上垫板、凸模固定板、卸料板，凸模根据E形零件的孔位分布采用镶嵌式安装，不同直径的冲孔凸模分别采用台阶式固定结构，小直径冲头后端增加垫板承受冲裁反力，防止凸模根部受力断裂。卸料板采用弹性卸料结构，内置矩形弹簧提供卸料力，冲压完成后能及时将箍在凸模上的条料脱出，避免带料问题影响连续送料。

　　下模部分对应布置凹模板、下垫板、下模座，凹模采用整体式合金工具钢加工，刃口部分做斜度处理减少冲裁力，漏料孔直接贯通下模座，冲裁完成的废料直接从漏料孔落入压力机下方的废料槽，无需额外清理。中间的两层导向板一方面为条料送进提供定位导向，另一方面在冲压过程中压紧条料，防止薄料在冲裁时出现翘曲变形，保证零件的平面度要求。导柱采用可拆卸式安装，长期使用出现磨损后可以快速更换，无需报废整套模架，降低后期维护成本。

　　设计过程中首先根据E形零件的展开尺寸确定条料宽度，排样时预留合理的搭边值，既保证送料过程中条料有足够的刚性，又尽可能提高材料利用率，搭边值根据材料厚度选取1.2倍料厚，避免冲裁时搭边被拉入凹模造成废料堵塞。凸模与凹模的冲裁间隙根据被加工材料的厚度与材质选取，针对常用的0.5-2mm厚冷轧钢板、黄铜板，双面间隙控制在料厚的10%-15%，保证冲裁断面光亮带占比超过80%，无明显毛刺、塌角缺陷。安装边界方面，整套模具的闭合高度适配160-200kN公称压力的开式压力机，模柄直径采用通用的φ40mm规格，下模座的安装槽尺寸匹配常规压力机的工作台T型槽间距，无需额外制作过渡连接板即可完成装夹，上下模合模时的最大开模行程满足条料送进的空间需求，自动送料机构可以直接对接模具的进料口，实现全自动化连续冲压作业，单冲程生产节拍可达每分钟60次以上，相比单工序冲孔模具生产效率提升3倍以上，同时避免多次定位带来的孔位位置度误差，零件的孔位同轴度、位置度公差可以稳定控制在0.05mm以内，满足精密五金零件的装配要求。

　　在实际使用过程中，需要定期检查凸模刃口的磨损情况，当冲裁件毛刺高度超过0.1mm时及时修磨刃口，每次修磨量控制在0.1-0.15mm，修磨后需要检查凸模的装入深度，保证所有凸模的刃口端面齐平，避免出现个别凸模受力过大断裂的问题。卸料弹簧的预紧力需要根据料厚调整，预紧力过大会造成卸料板过度压紧条料，增大送料阻力，预紧力过小则会出现卸料不彻底、条料随凸模上行的问题，调试时需要逐步调整弹簧压缩量，保证卸料动作顺畅无卡滞。这套模具的结构设计兼顾了加工工艺性与使用维护性，所有模板类零件都采用平面磨床加工保证平行度，销钉孔采用配作加工保证装配精度，没有复杂的异形曲面结构，普通机加工车间即可完成整套模具的加工制造，加工周期短，制造成本低，非常适合中小批量五金零件的冲孔加工需求，也可以作为冷冲模设计教学的典型案例，帮助初学者理解多凸模冲孔模的结构组成、导向方式、卸料与出料的设计逻辑。
