高精度自定心铣床用夹紧虎钳结构

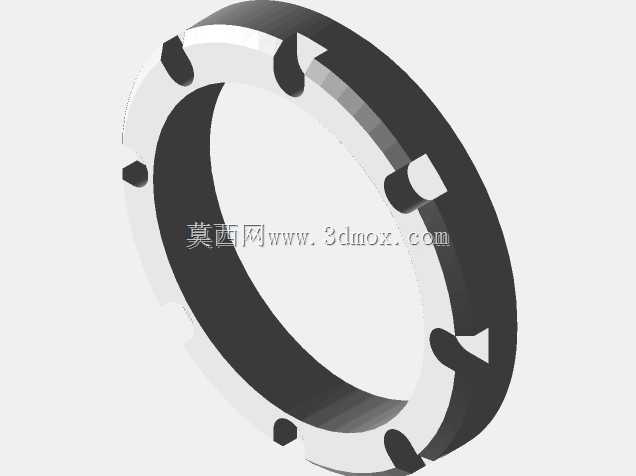

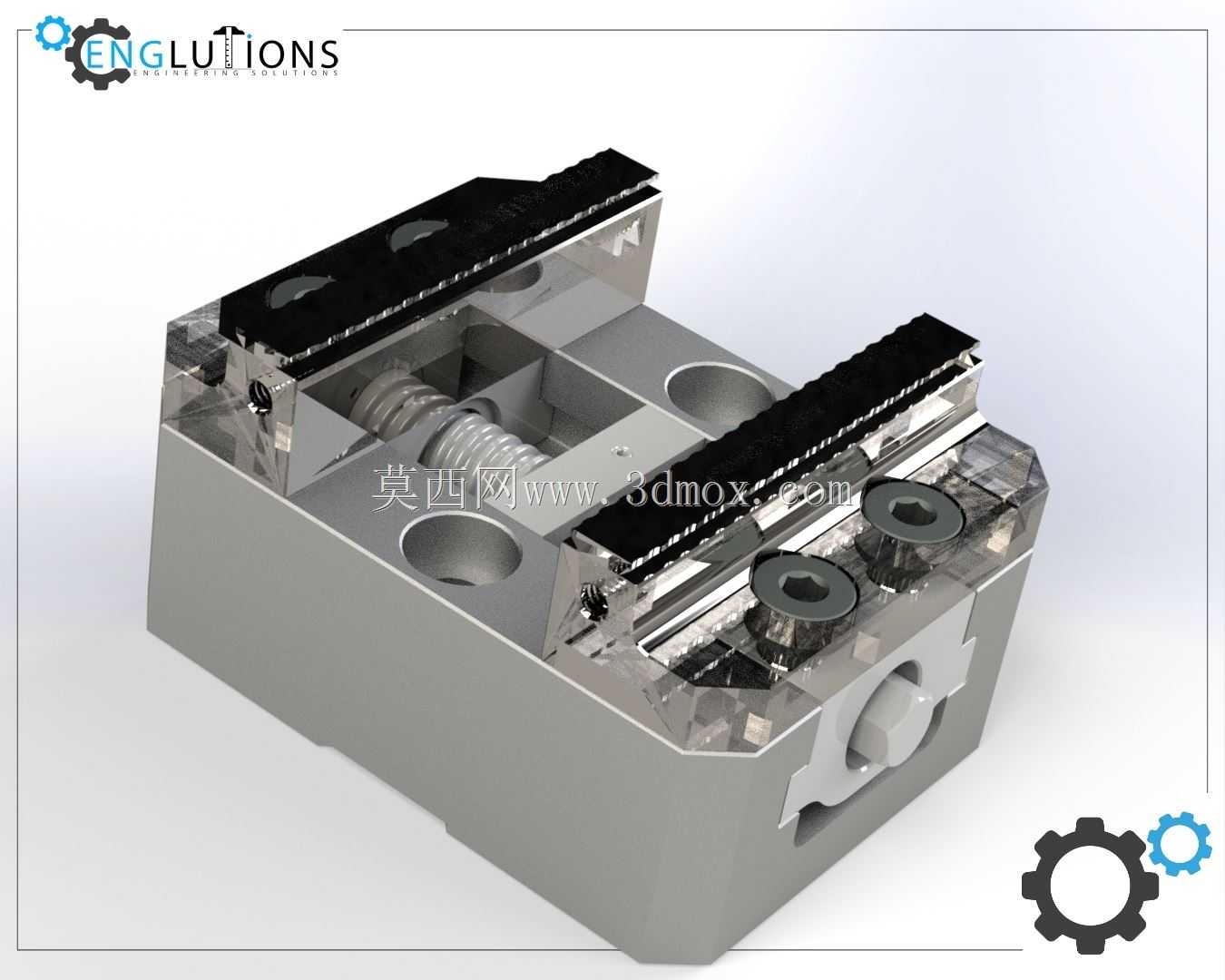

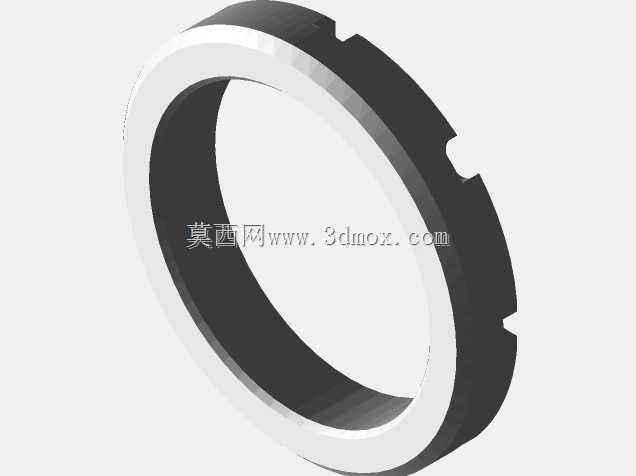

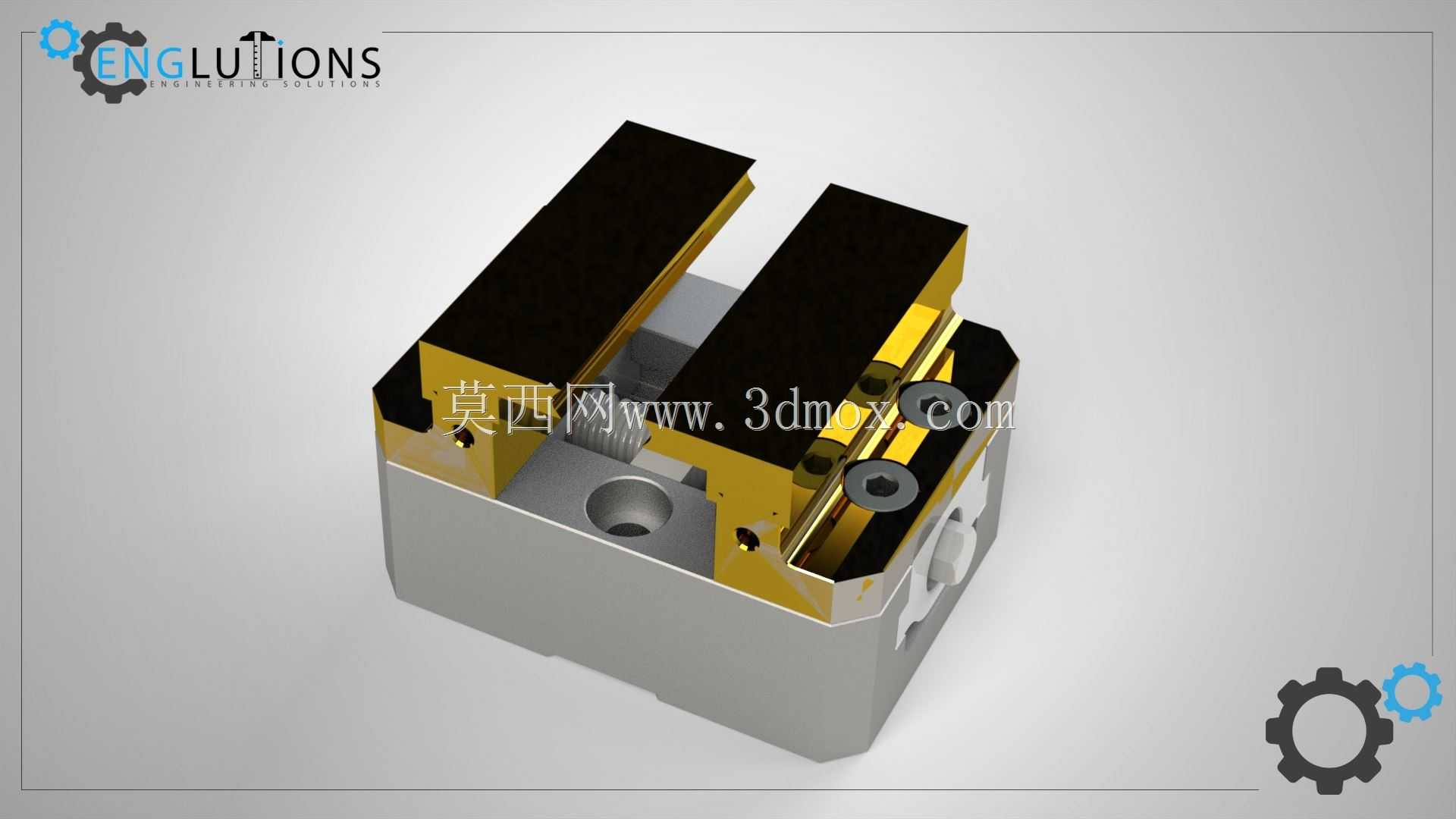

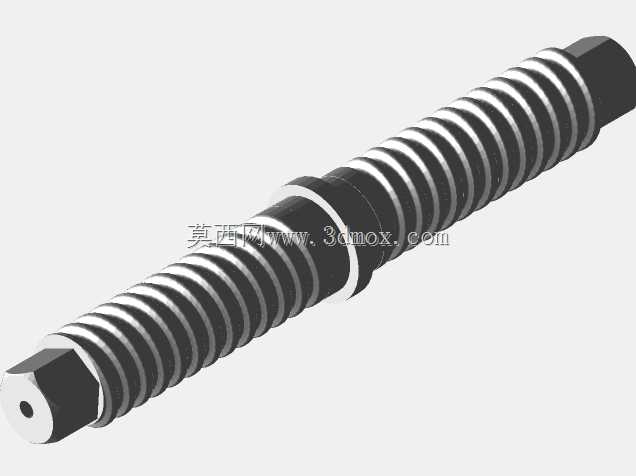

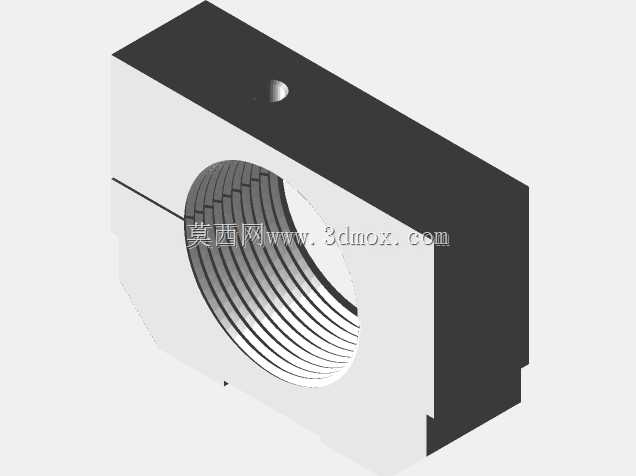

　　在常规立式铣床、小型加工中心的批量零件加工场景里，这类自定心结构的虎钳是工位上最常用的装夹载体，和普通平口钳不同，它的核心作用是在工件装夹过程中自动完成对中定位，省去人工打表找正的辅助时间，尤其适合方形、圆形坯料的粗加工与半精加工工序，在小型五金零件、工装治具零部件的铣削、钻削工位上，装夹效率比普通侧压虎钳高出40%以上。从结构功能来看，这款虎钳采用双向同步滑移的钳体设计，两个活动钳身通过内部的正反牙丝杠传动，转动驱动端时两侧钳口会以钳体中心为基准同步开合，保证装夹后工件的中心始终和钳体定位基准重合，不需要每次装夹都调整工件的中心位置，对于需要保证两侧加工余量均匀的零件来说，能有效避免因装夹偏位导致的余量不均、加工报废问题。

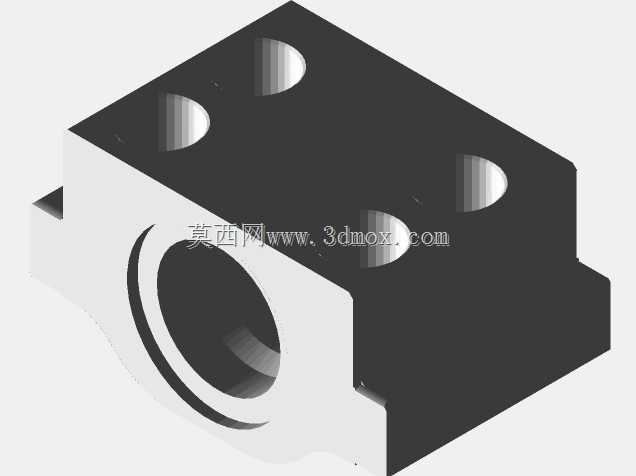

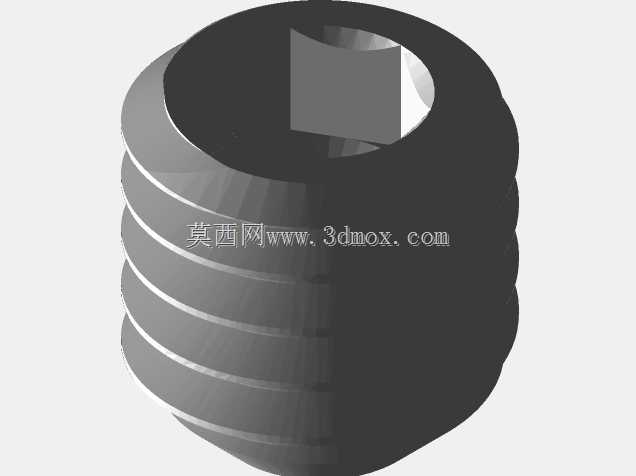

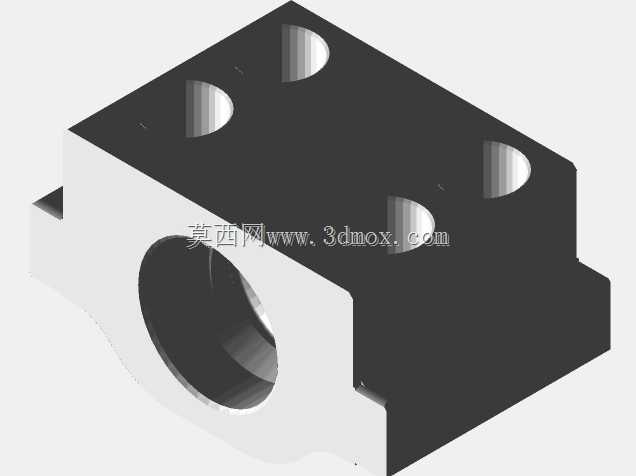

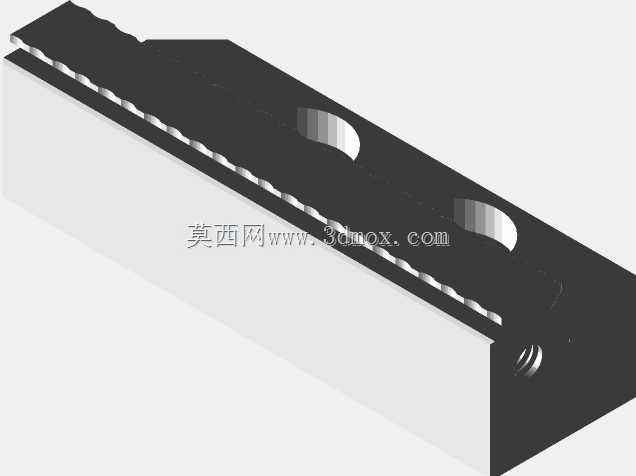

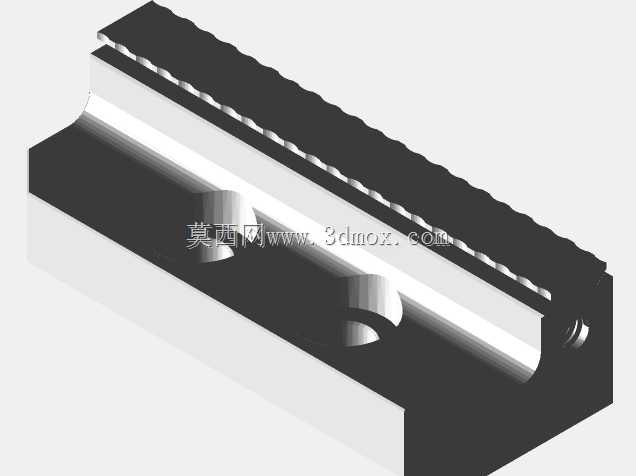

　　钳口部分采用可更换式的硬质合金镶条设计，镶条表面做了细密的齿形防滑处理，夹紧时齿纹能嵌入工件毛坯表面0.1-0.2mm，在大切削量铣削时不会出现工件滑移、窜动的问题，同时镶条通过沉头螺钉固定在钳身上，磨损后只需要更换镶条即可，不需要更换整个钳身，降低了长期使用的维护成本。钳体底座采用一体化的铸铁材质，经过时效处理消除内应力，底座上设置了标准的T型槽安装定位边，安装时可以直接和铣床工作台上的T型槽配合定位，安装基准面的平面度控制在0.02mm以内，保证钳体安装后和机床X轴、Y轴的平行度符合加工要求。从设计思路上看，这款虎钳在结构上做了紧凑化处理，整体的钳体高度控制在120mm以内，不会因为钳体过高导致加工时刀具悬伸过长，

　　避免出现振刀问题；钳身内部的丝杠传动副做了预紧处理，消除了正反传动的回程间隙，钳口开合的重复定位精度可以控制在0.015mm以内，满足半精加工的装夹精度要求。在钳体的侧面还设置了定位销孔，可以配合机床工作台上的定位块做快速工位定位，在多工位批量加工时，不需要每次安装虎钳都打表找正，直接通过定位销定位即可完成安装，大幅缩短换产准备时间。安装边界方面，这款虎钳的底座安装孔距符合标准125mm规格机用虎钳的安装尺寸，可以直接替换同规格的普通平口钳，不需要重新在工作台上加工安装孔；钳口最大张开量为100mm，可以覆盖大部分小型零件的坯料装夹需求，最小装夹尺寸可以到10mm，通过更换不同形状的钳口镶条，还可以装夹圆形棒料、异形小零件，

　　拓展装夹适用范围。在实际使用过程中，这类虎钳的夹紧力通过丝杠的螺距和手柄力臂做了匹配，在常规手柄操作力下，单钳口的夹紧力可以达到15kN，足够承受硬质合金铣刀大进给铣削时的切削力，不会出现工件松动的问题；同时钳体内部的丝杠部分做了防尘密封设计，顶部的钳身缝隙处设置了防尘挡片，避免加工时的铁屑、切削液进入丝杠传动腔，减少传动副的磨损，延长设备的使用寿命。和普通液压虎钳相比，这款纯机械结构的自定心虎钳不需要外接液压动力源，也不存在液压泄漏的维护问题，适合小型加工车间、教学实训场地的铣床配套使用，结构简单可靠，日常维护只需要定期在丝杠处加注润滑脂即可，没有复杂的维护操作要求。在零件加工的工序安排里，这类虎钳通常用于第一道工序的坯料装夹，完成工件的基准面、轮廓的粗加工后，再换到其他高精度夹具上做精加工，既保证了装夹的效率，也能通过自定心的特性保证工件各部分的加工余量均匀，减少后续精加工的余量调整时间。钳体的底部还设置了定位键槽，安装时可以配合标准的机床定位键，进一步提升钳体和机床工作台的定位精度，避免大切削力下钳体出现位移。
