直列四缸内燃机曲柄连杆机构结构展示

　　这套直列四缸动力核心结构，是目前小排量乘用车、通用小型动力设备上应用最广泛的动力输出构型，日常接触的家用燃油轿车、小型工程机械辅机、固定式发电机组动力端，大多采用这类布局的核心结构。从实际装机场景来看，这类直列四缸结构相比单缸、双缸机型，动力输出平顺性有本质提升，曲轴每旋转720度即可完成四次做功冲程，动力输出的间断感被大幅削弱，不需要额外加装大质量飞轮就能满足多数工况的运转平稳性要求，同时相比V型、水平对置构型，结构复杂度更低，生产装配、后期维护的成本都更可控，适配从1.0L到2.5L排量区间的多数动力需求。

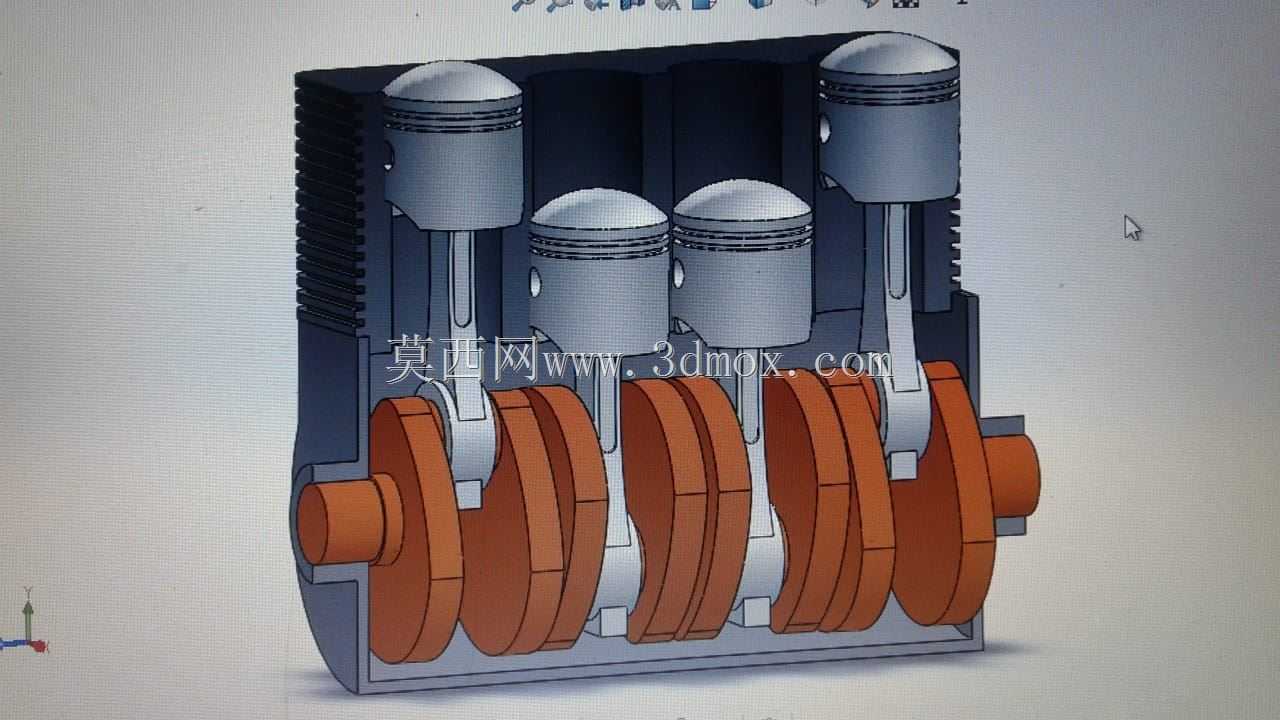

　　从功能实现逻辑来看，这套结构完整覆盖了内燃机能量转换的核心传递路径：气缸内可燃混合气燃烧膨胀产生的高压推力直接作用在活塞顶面，活塞通过活塞销将直线往复作用力传递给连杆，连杆再将直线运动转化为曲轴的旋转运动，最终通过曲轴后端的动力输出端将扭矩传递给传动系统，驱动负载运转。模型中清晰呈现了四个活塞的相位排布，相邻气缸活塞的运动相位差为180度曲轴转角，这种排布可以保证做功冲程依次均匀错开，避免曲轴受力集中在某一个轴段，同时也能平衡部分往复惯性力，降低整机运转时的振动水平。

　　设计层面的考量在模型中也有直观体现，首先是曲轴的曲拐布置，四个曲拐分为两组对称排布在曲轴主轴颈的两侧，这种全支撑曲轴的设计，每个连杆轴颈两侧都设置有主轴颈支撑，曲轴整体的抗弯刚度更强，高转速运转下的挠曲变形量更小，能有效减少轴瓦的偏磨风险，延长动力核心的大修间隔。活塞部分采用了典型的平顶活塞设计，顶面没有复杂的燃烧室凹坑，适配顶置气门的燃烧室构型，活塞裙部的型线在建模时已经考虑了热膨胀余量，实际装机后热态下能保证与气缸壁的配合间隙处于合理区间，既不会出现冷态敲缸，也不会出现热态拉缸的故障。连杆部分采用了斜切口的大头设计，这种设计可以在连杆大头尺寸略大于气缸直径的情况下，依然能顺利将活塞连杆组从气缸上端抽出，方便后期维修时的拆装作业，不需要额外扩大气缸内径，能有效控制整机的横向尺寸。

　　从安装边界来看，这类直列四缸结构的整机长度基本由四个气缸的缸径、缸间壁厚决定，以常见的1.6L排量机型为例，缸径一般在78mm到82mm区间，缸间壁厚预留8mm到12mm的冷却水道空间，加上前后端的正时机构、飞轮壳安装位，整机长度基本控制在450mm以内，宽度受连杆摆动行程、曲轴平衡块尺寸限制，基本在350mm左右，高度则由活塞行程、连杆长度、曲轴回转半径共同决定，从曲轴油底壳安装面到气缸盖顶面的高度一般在400mm上下，这个尺寸区间可以轻松适配多数前置前驱乘用车的发动机舱布局，也能满足小型发电机组、小型工程机械的动力舱安装要求，不需要对设备主体框架做特殊的加宽加高处理。

　　实际结构设计中，这套模型呈现的细节也对应了工程上的实际需求：曲轴上的平衡块与对应曲拐呈180度反向布置，用来平衡活塞、连杆往复运动产生的一阶惯性力，平衡块的重量经过精确计算，在保证平衡效果的前提下尽可能控制重量，降低曲轴整体的转动惯量，提升油门响应速度。气缸体部分采用了集成式的水道设计，四个气缸周围的冷却水道相互连通，冷却液从缸体前端流入，环绕各气缸吸收热量后从缸体上端的水孔流入气缸盖，对燃烧室、气门座区域进行冷却，保证各气缸的工作温度均匀，避免出现个别气缸过热导致的爆震、活塞熔顶等故障。另外，活塞上的活塞环槽位置也在模型中做了预留，实际装机时会安装两道气环和一道油环，气环负责密封气缸内的高压燃气，避免燃气下窜到曲轴箱，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，造成积碳、机油消耗量过大的问题。

　　在配套选型适配方面，这类结构的动力核心可以根据不同的使用场景匹配不同的配气机构、燃油供给系统，比如面向乘用车使用时可以搭配双顶置凸轮轴、可变气门正时系统、涡轮增压系统，进一步提升动力输出和燃油经济性；面向固定式发电机组使用时，可以搭配单顶置凸轮轴、自然吸气的简单构型，降低结构复杂度，提升长时间连续运转的可靠性，减少故障点。从建模的工程参考价值来看，这套结构完整还原了曲柄连杆机构的运动干涉边界，在设计阶段可以直接用来验证活塞运动到上止点、下止点时与气缸盖、曲轴平衡块的间隙是否合理，连杆摆动到最大角度时与气缸壁、曲轴箱内壁是否存在干涉，不需要额外制作手板样件就能完成初步的结构校验，能大幅缩短前期设计的验证周期，减少样件制作的成本投入。
