螺母旋转式滚珠丝杠传动组件结构设计

　　在长行程直线传动的设备布局中，常规丝杠旋转、螺母移动的结构往往受限于丝杠自身的临界转速限制——当丝杠长度超过一定阈值后，高速运转下的丝杠会出现挠曲变形、共振抖动等问题，直接影响传动精度与运行稳定性，这时候螺母旋转式的滚珠丝杠传动结构就成了更适配的选型方向。这套传动组件的核心逻辑就是将旋转动作集成在螺母端，丝杠本身保持固定不转，螺母在绕丝杠轴线旋转的同时，带动搭载的负载沿丝杠轴向做直线移动，从根源上规避了长丝杠高速旋转带来的动平衡问题，尤其适合大跨距、高运行速度的直线运动工位。

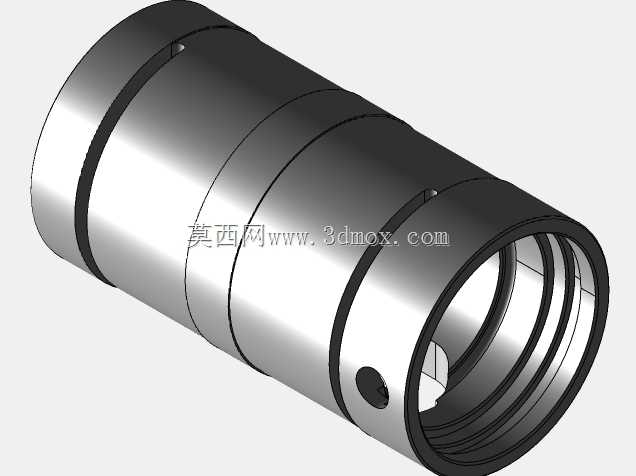

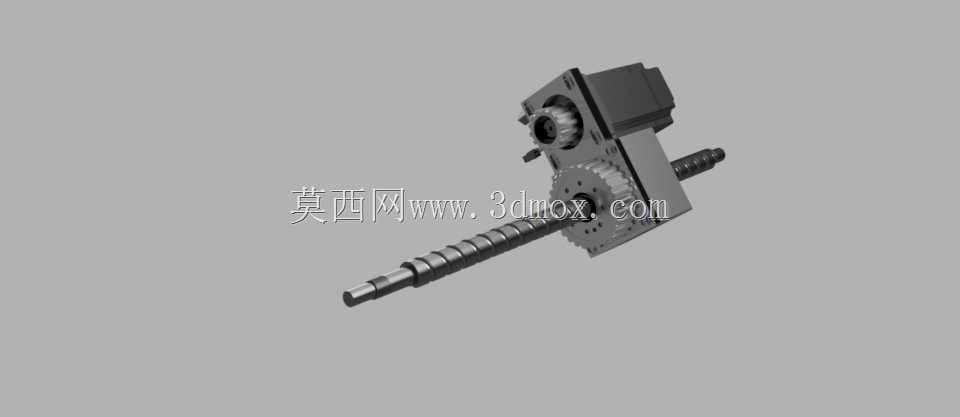

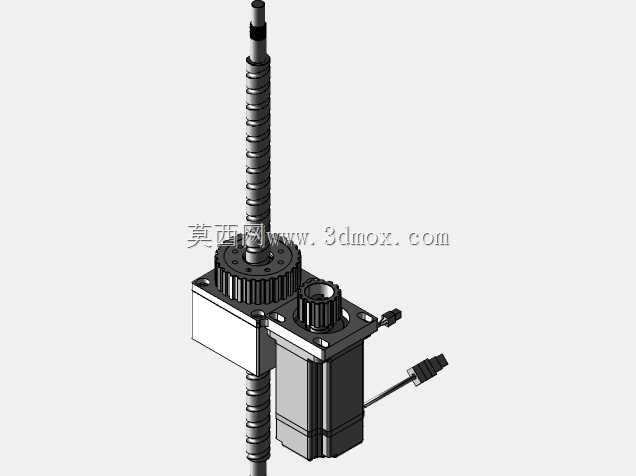

　　从结构组成来看，这套组件集成了螺母旋转驱动单元、丝杠支撑衔接结构、动力输入衔接部分。旋转螺母的外侧集成了传动齿圈结构，可直接与动力端的输出齿轮啮合，不需要额外加装复杂的同步带轮或者联轴器来传递扭矩，大幅压缩了传动端的轴向安装空间，对于布局紧凑的设备来说，这种集成式的设计能有效减少整体安装尺寸。螺母座的本体上预留了标准的安装孔位，可直接与负载滑台的安装面贴合固定，安装基准面经过精度适配，能保证螺母旋转轴线与丝杠轴线的同轴度控制在合理公差范围内，避免运行过程中出现卡滞、磨损不均的问题。

　　在实际应用场景中，这类结构常见于长行程的自动化输送线、龙门式加工设备的横梁移动轴、大型桁架机械手的水平行走轴，还有一些需要长距离快速移送物料的专用设备上。比如在跨度超过四米的龙门移栽设备上，如果采用传统丝杠转动的结构，丝杠的直径需要做的很大才能满足刚性要求，不仅增加了材料成本，还会提升驱动端的负载惯量，而采用螺母旋转的结构，丝杠只需要承受轴向负载，不需要传递扭矩，可在满足负载要求的前提下选用更小直径的丝杠，降低整体运动部件的惯量，提升动态响应性能。

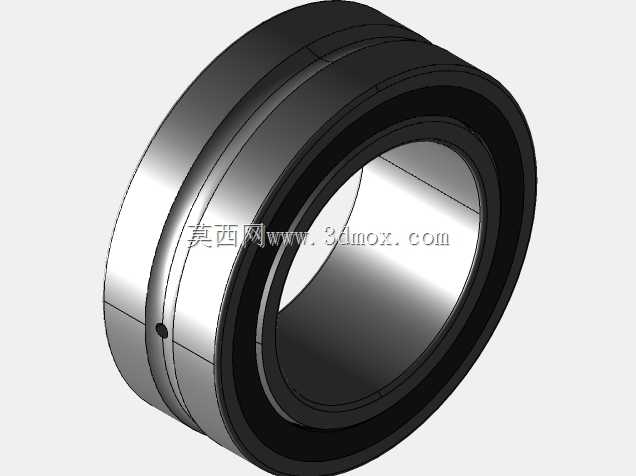

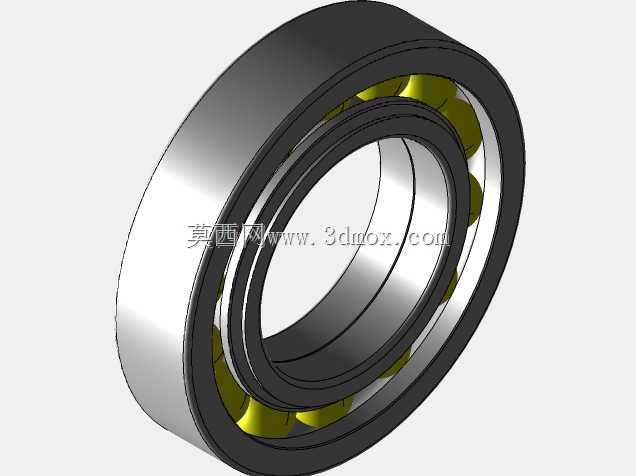

　　设计这套结构的时候，首先要考虑的是螺母旋转部分的支撑刚性，旋转螺母需要通过合适的轴承组支撑在螺母座内，既要承受径向的传动齿轮啮合作用力，也要承受丝杠传动带来的轴向载荷，轴承的选型与预紧结构的设计直接影响整套组件的运行精度与使用寿命。其次是丝杠的两端固定结构，因为丝杠全程不转动，两端的支撑只需要提供足够的轴向拉紧刚性，不需要配置旋转轴承，安装结构比传统旋转丝杠更简单，只需要在设备两端的安装座上加工出适配的定位孔与锁紧结构，就能将丝杠张紧固定，安装调试的时候可以通过调整两端的锁紧力来消除丝杠的下垂挠度，保证长行程下的直线度。

　　安装边界方面，这套组件的径向尺寸主要集中在旋转螺母与驱动齿轮的部分，设计设备安装空间的时候，需要预留出螺母座旋转部分的避让空间，避免滑台移动过程中与周边的线缆、防护结构产生干涉；轴向尺寸上，因为螺母集成了驱动齿结构，整体的螺母座长度比普通滚珠螺母更长，需要在行程两端预留足够的安全缓冲距离，防止螺母座运行到行程末端时与丝杠支撑座发生碰撞。另外，驱动齿轮与螺母齿圈的啮合间隙需要在安装时做合理调整，间隙过大会导致传动反向死区过大，影响定位精度，间隙过小则会加剧齿面磨损，降低传动效率，同时还要考虑润滑结构的布局，在螺母座上预留润滑脂注入口，保证滚动体与滚道、齿轮啮合面能得到持续的润滑，减少运行磨损。

　　在功能特性上，这套结构保留了滚珠丝杠传动的高精度、高效率特点，滚动摩擦的传动形式让整套组件的传动效率能保持在百分之九十以上，比滑动丝杠的传动效率提升近三倍，运行过程中的温升更低，长时间高速运行也不会因为热变形导致精度出现大幅偏移。同时因为丝杠固定不转，不需要配置丝杠的旋转防护结构，只需要对丝杠的滚道部分做简单的防尘防护即可，减少了伸缩式防护罩等部件的成本，也降低了防护结构带来的运行阻力。对于需要做长行程高速传动的设备设计人员来说，这类集成式的旋转螺母丝杠组件，可以直接作为标准传动单元选用，不需要单独设计螺母旋转的支撑与传动结构，能大幅缩短设计周期，减少非标结构的验证成本。

　　需要注意的是，这类结构的负载安装面需要与螺母座的输出端面做平行度适配，如果负载安装面偏斜，会导致螺母承受额外的倾覆力矩，不仅会加剧滚道与滚动体的磨损，还会导致运行阻力增大，甚至出现卡滞现象。在选型计算的时候，不能直接套用普通滚珠丝杠的计算逻辑，需要额外考虑螺母旋转带来的离心力对滚动体的影响，在高速运行工况下，要对螺母的极限转速做校核，避免转速过高导致滚动体与滚道之间的接触应力超出允许范围，影响组件的使用寿命。另外，丝杠的张紧力需要根据行程长度与负载大小做合理调整，张紧力过小会导致丝杠在运行过程中出现振动，张紧力过大则会给丝杠施加额外的轴向拉应力，降低丝杠的负载安全系数。
