小型卧式压缩空气驱动动力装置结构

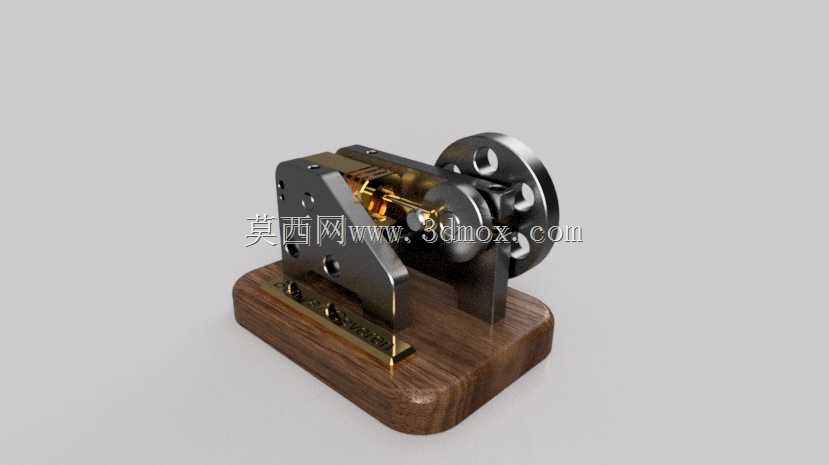

　　这款压缩空气驱动的动力装置，核心采用摆式配气结合曲柄连杆的传动架构，整体采用卧式布局，底座为实木材质的安装基座，上部集成气缸总成、配气机构、飞轮输出端三个核心功能模块，可直接作为小型气动演示装置、低压气动系统动力输出单元使用，适配教学演示、小型气动设备动力源、hobby 类机械装置驱动等场景。从实际应用场景来看，这类小型气动动力单元不需要外接电源，仅通过低压压缩空气即可驱动运转，非常适合在有防爆要求的小型实验场景、无供电的野外小型演示装置、教学实验室的原理展示场景中使用，相比同功率的电动动力单元，它不存在电火花风险，启停响应速度快，通过调节进气压力即可线性调整输出转速与扭矩，不需要额外加装变频调速模块，结构简单可靠，

　　维护时仅需要定期清理进气通路的杂质、给运动副加注少量润滑脂即可长期稳定运行。从功能特性来看，装置的动力输出端为侧置的带孔飞轮，飞轮上预留的多个安装孔可直接连接小功率负载，比如小型传送带辊轴、演示用机械臂关节、小型发电机输入端等，飞轮本身的转动惯量经过匹配设计，能够抵消曲柄连杆机构往复运动产生的转速波动，让输出轴的运转更加平稳，不会出现低速卡顿的问题。配气机构集成在气缸体侧面，采用滑阀式配气结构，随活塞的往复运动自动切换进气与排气通路，不需要额外的电控配气元件，整体结构完全依靠机械结构实现配气逻辑，可靠性远高于带电控阀的同类气动装置，在0.3-0.8MPa的常规压缩空气压力下即可稳定运转，

　　空载转速可根据进气压力调整在数百转每分钟的区间，输出扭矩能够满足小型演示装置、轻负载传动机构的驱动需求。从设计思路来看，这款装置在建模时优先考虑了结构的可装配性与运动干涉校验，所有运动部件的配合间隙都按照实际机加工的公差要求预留，气缸与活塞的配合面、曲柄销与连杆大头的配合面、连杆小头与活塞销的配合面都设置了合理的间隙，既保证运动时不会出现卡滞，也不会因为间隙过大导致漏气、传动旷量过大的问题。整体的支撑结构采用L型的金属支架，将气缸体与曲轴轴承座集成在同一个支架上，保证两个核心部件的同轴度与位置精度，支架通过两颗沉头螺丝固定在木质底座上，底座的重量经过匹配，能够抵消装置运转时产生的振动，不需要额外将装置固定在工作台面上即可稳定运行，

　　移动和摆放都非常方便。从外形尺寸与安装边界来看，整个装置的长度方向沿飞轮轴线垂直方向布置，宽度方向不超过飞轮的直径尺寸，高度方向从底座底面到气缸顶部的尺寸控制在紧凑的范围内，安装时只需要预留出飞轮转动的安全空间、进气接头的接管空间即可，不需要额外的安装固定孔位，直接放置在平整的工作台面就可以使用。进气接口设置在气缸体的侧上方，采用常规的气动快插接口规格，可直接连接车间常见的8mm气动软管，不需要额外制作转接头。建模过程中对所有运动部件都做了运动仿真校验，确认活塞在上下止点位置时不会与气缸端盖发生碰撞，配气滑阀的行程与活塞行程完全匹配，能够在活塞运动到对应位置时准确切换气路，保证运转过程中进气、膨胀、排气的循环逻辑顺畅，不会出现气路对冲导致的动力损失问题。装置的所有外露金属部件都做了边角倒钝处理，不存在尖锐的凸起，在教学场景中使用时也不会出现划伤操作人员的风险，飞轮外侧的轮缘做了加厚处理，既提升了转动惯量的储备，也让整体的外观更加协调，木质底座的边角做了圆弧过渡，握持移动时手感舒适，不会硌手。
