NEMA42规格0.6kw伺服电机结构建模

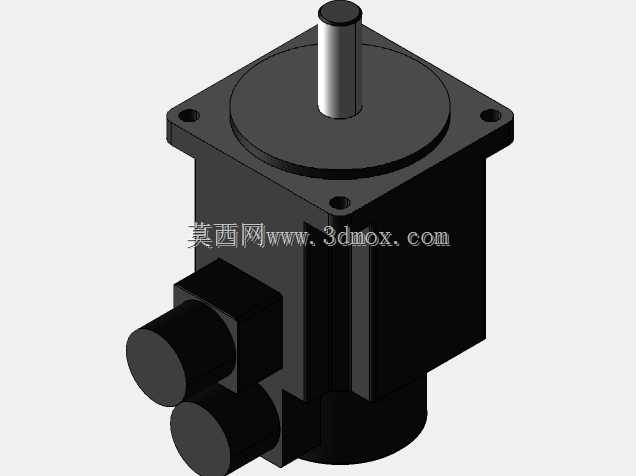

　　做自动化设备结构布局的时候，选对伺服电机的安装尺寸往往比算负载惯量更费时间，尤其是用NEMA标准安装法兰的机型，很多设备厂的安装板都是按标准法兰孔位留的加工余量，一旦模型尺寸和实物有偏差，整台设备的装配干涉就要返工。这次做的NEMA42伺服电机模型，是按0.6kw功率段的常规量产机型尺寸还原的，先从输出轴端的安装法兰开始定基准——NEMA42对应的法兰安装孔中心距是110mm见方，四个安装沉孔的位置严格对齐标准公差带，法兰止口的直径、突出高度都按行业通用的配合尺寸做，保证和市面上同规格的减速机、安装支座能直接匹配，不用再额外调整配合面。

　　很多新手建模的时候容易忽略电机侧方的接线盒结构，实际做设备布线的时候，接线盒的突出尺寸直接决定了电机侧方需要留的走线空间，要是模型里把接线盒做小了或者位置偏了，现场装线的时候航空插头插不上，或者线缆弯折半径不够，很容易造成线缆疲劳断裂。这个模型里的接线盒位置是按常规出线方向做的，两个圆形的接线端口分别对应动力线和编码器线，端口的直径、突出长度都参考了量产伺服的接插件尺寸，布局的时候可以直接在模型里预留线缆弯折空间，不用后期再改安装板的避让槽。

　　从应用场景来说，0.6kw的NEMA42伺服电机常用在中小型数控设备的进给轴、包装机械的牵引辊驱动、自动化生产线的移栽机构上，这类场景对电机的安装刚性要求高，所以建模的时候把电机本体的方形外壳轮廓做了精准还原，外壳的加强筋位置、后端盖的散热轮廓都和实物一致，做设备热仿真的时候也能参考外壳的散热面积估算温升。输出轴的轴径、键槽尺寸是按同功率段的标准轴伸做的，轴伸长度刚好满足联轴器的夹紧长度要求，不会出现轴伸过长顶到联轴器内部、或者过短夹不紧打滑的问题。

　　设计建模的时候特意把电机的安装边界做了明确的区分：法兰安装面是整个模型的装配基准面，所有尺寸都是从这个面开始标注，输出轴的同轴度、安装孔的位置度都在建模的时候做了约束，导入装配体的时候直接选法兰面和安装板贴合，添加孔位配合就能完成定位，不用再反复调整对齐。电机本体的总长是按常规0.6kw机型的尺寸做的，后端编码器部分的突出直径也做了还原，做设备尾部防护设计的时候，可以直接参考这个尺寸做防护罩的内径，避免防护罩和电机后端盖干涉。

　　很多工程师做设备选型的时候，习惯先把电机模型拖进装配体里做布局，再根据模型的尺寸反推安装板的加工尺寸，这就要求模型的外形尺寸不能有大的偏差。这个模型在建模的时候没有做多余的简化，比如法兰上的安装沉孔深度、输出轴端的倒角、接线盒的安装螺丝位置都做了还原，不是那种只做个方块加圆柱的简化模型，不管是做装配干涉检查、还是做设备的三维渲染效果图，都能直接用。另外考虑到很多设备会给电机配刹车模块，这个模型的本体长度是不带刹车的常规版本尺寸，如果要加刹车的话，只需要在后端盖位置叠加对应厚度的刹车模块尺寸就行，基准面不用调整，适配性很强。

　　实际生产中，NEMA42规格的伺服电机因为安装法兰标准化程度高，很多第三方的安装附件比如电机座、行星减速机、同步轮都是按这个法兰尺寸做的，所以模型的法兰尺寸严格对齐标准，不管是配60框号还是80框号的减速机转接板，都能直接匹配孔位，不用重新画转接板的孔位图。输出轴的中心高也是按标准尺寸做的，做带轮传动或者丝杠直连的时候，不用再重新计算中心高偏差，直接按模型的中心高定丝杠或者带轮的安装高度就行，能省不少布局调整的时间。
