三通式弯角流体输送壳体结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:485240
  • 三通式弯角流体输送壳体结构设计
  • 三通式弯角流体输送壳体结构设计

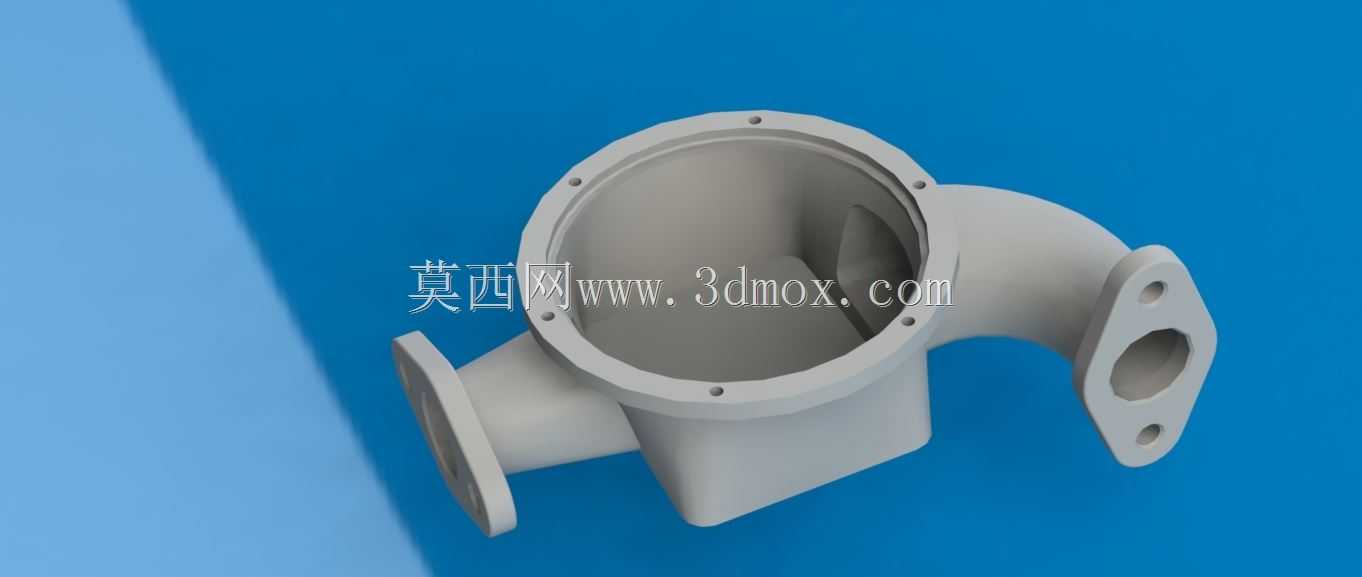

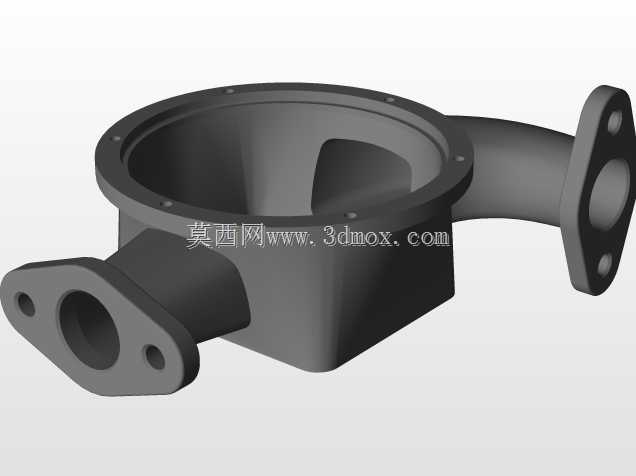

  在流体输送管路系统的布设场景里,这类带弯角的三通壳体是非常常见的管路转接部件,日常会出现在化工介质输送、暖通水循环、小型动力设备的气路排布等工况中,核心作用是实现单路输入、双路输出或者双路汇入单路的流向切换,同时借助90度弯角的结构适配管路的转角走向,避免管路强行弯折带来的流阻激增或者应力集中问题。从结构设计逻辑来看,整个壳体采用一体化铸造成型的思路,主体腔体为近似方型的中空结构,腔体上端面设置带均匀螺栓孔的法兰边,用于和上端的端盖或者检测元件做密封连接,法兰边上的螺栓孔位置做了局部加厚处理,避免螺栓锁紧时出现铸件开裂的问题,同时法兰端面预留了密封槽的加工余量,后续机加工后可以嵌入密封胶圈实现端面静密封。腔体延伸出的三个接口里,

  两个接口为带法兰边的直管段,分别对应水平方向和垂直弯角方向的管路对接,第三个接口为侧向伸出的短直管段,三个接口的法兰边都设计了两个对称的安装孔,适配小通径管路的快速锁紧安装,不需要搭配多螺栓的大法兰,能有效压缩安装占用的空间。设计过程中首先要考虑的是内部流道的顺滑过渡,尤其是弯角位置和三个接口的交汇区域,不能出现直角突变的结构,否则介质流经时会形成涡流区,不仅会提升整个管路的流阻,长期带压运行时还会在涡流区形成介质冲蚀,缩短壳体的使用寿命,因此建模时所有内部转角都做了圆角过渡处理,圆角半径根据通径大小匹配,保证介质流动的平顺性。安装边界方面,整个壳体的最大外轮廓集中在主体方腔和两个弯向的法兰端,安装时需要预留出法兰螺栓的操作空间,

  尤其是弯角侧的法兰,要保证锁紧工具能顺利伸入操作,侧向伸出的短管段需要和相邻的管路部件保持至少一个管外径的安全间距,避免安装时出现干涉。壳体的壁厚设计遵循铸造工艺的要求,整体壁厚保持均匀,在法兰和腔体衔接的位置做了渐变的加厚过渡,避免铸件冷却时出现缩孔缺陷,同时壁厚数值能满足常规1.6MPa以内的工作压力要求,适配大多数低压流体输送的工况需求。这类部件在实际选型替换时,需要重点核对三个接口的通径尺寸、法兰孔的中心距以及整体的安装高度,避免出现对接错位的问题,建模时已经把所有安装配合面的公差预留到位,法兰端面的平面度、安装孔的位置度都符合常规管路配件的加工精度要求,不需要二次做结构调整就能直接对接标准管路配件。另外在结构的受力层面,

  三个接口和主体腔体的衔接位置都做了加强筋的隐性处理,也就是通过局部的壁厚增加提升衔接处的结构强度,避免管路运行时的振动带来的焊缝或者铸件开裂风险,因为管路系统运行时会伴随介质脉动产生的微振动,长期作用下衔接位置是最容易出现疲劳失效的区域,设计时提前做强度冗余能大幅提升部件的无故障运行周期。
