多接口异形流体分配壳体结构设计

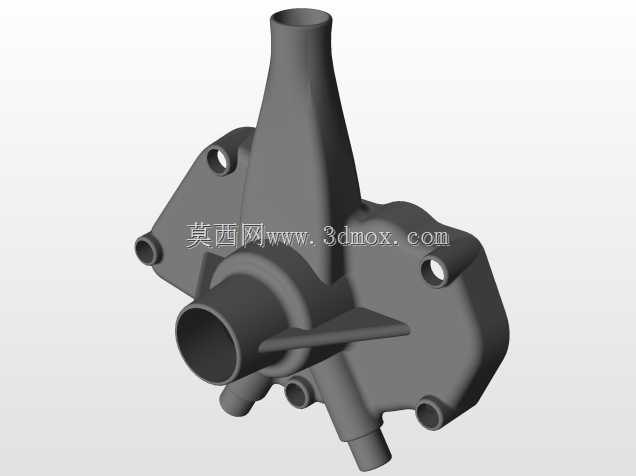

　　该异形壳体属于流体管路系统中的核心分配构件，主要应用在小型动力设备的流体回路、低压气动系统分支管路、小型内燃机辅助油路以及民用净水设备的流道分配场景中，承担多支路流体的汇流、分流与流向切换功能，可同时对接不同管径的外接管路，实现单路输入、多路输出的流体路径规划，避免多组独立接头拼接带来的密封冗余与空间占用问题。从结构设计逻辑来看，整个壳体采用一体化铸造成型的基础构型，主体腔体为不规则变径结构，上部设置的细长锥形接口用于对接小流量的测压支路或者排气支路，大口径的侧向主接口作为流体主输入或者主输出通道，侧面分布的多个不同孔径的凸台接口分别对应不同流量的支路管路，每个接口端面都预留了标准的管接头安装止口，

　　部分接口旁设置的带孔安装耳用于将整个壳体固定在设备安装基板上，安装孔的位置经过同轴度校核，可保证装配后壳体不会出现管路对接偏斜的问题。设计过程中优先考虑了流体在腔体内的流阻特性，所有流道转角位置都做了圆弧过渡处理，避免直角转角带来的流体紊流与压损，腔体内部的壁厚根据不同位置的承压需求做了差异化设计，主通道位置壁厚略厚，支路接口位置根据管径大小匹配对应壁厚，既保证整体结构在额定工作压力下不会出现形变开裂，又尽可能控制整体重量，减少材料浪费。安装边界方面，整个壳体的安装基准面为底部的平面结构，三个安装耳的孔位呈三角形分布，可实现稳定的三点固定，安装后所有外接接口的朝向都经过空间角度校核，不会和周边的其他设备构件出现干涉，

　　每个接口的伸出长度都预留了标准管接头的安装操作空间，方便后期管路装配时的扳手操作。外形上的不规则构型并非随意设计，而是完全贴合内部流道的走向，外部的加强筋设置在腔体受力集中的转角位置，既提升了整体结构的刚性，避免注塑或者铸造过程中出现的缩痕变形，又不会额外增加过多的结构重量。实际应用中，这类壳体可适配低压水、低压润滑油、压缩空气等多种流体介质，密封面采用平面加密封圈的密封形式，可保证在额定工作压力下无渗漏，多接口的集成化设计大幅减少了管路系统中的接头数量，降低了整个系统的泄漏点数量，同时也压缩了整个流体分配单元的安装空间，适合在布局紧凑的小型设备中使用。建模过程中对所有接口的尺寸公差都做了对应标注，安装孔的位置公差控制在合理范围内，可直接对接标准规格的快插接头或者卡套式管接头，不需要二次加工即可完成装配，腔体内部的流道表面做了平滑处理，减少流体中的杂质在腔体内壁的沉积，降低长期使用过程中流道堵塞的概率。
