工业用锥形导流料斗结构设计

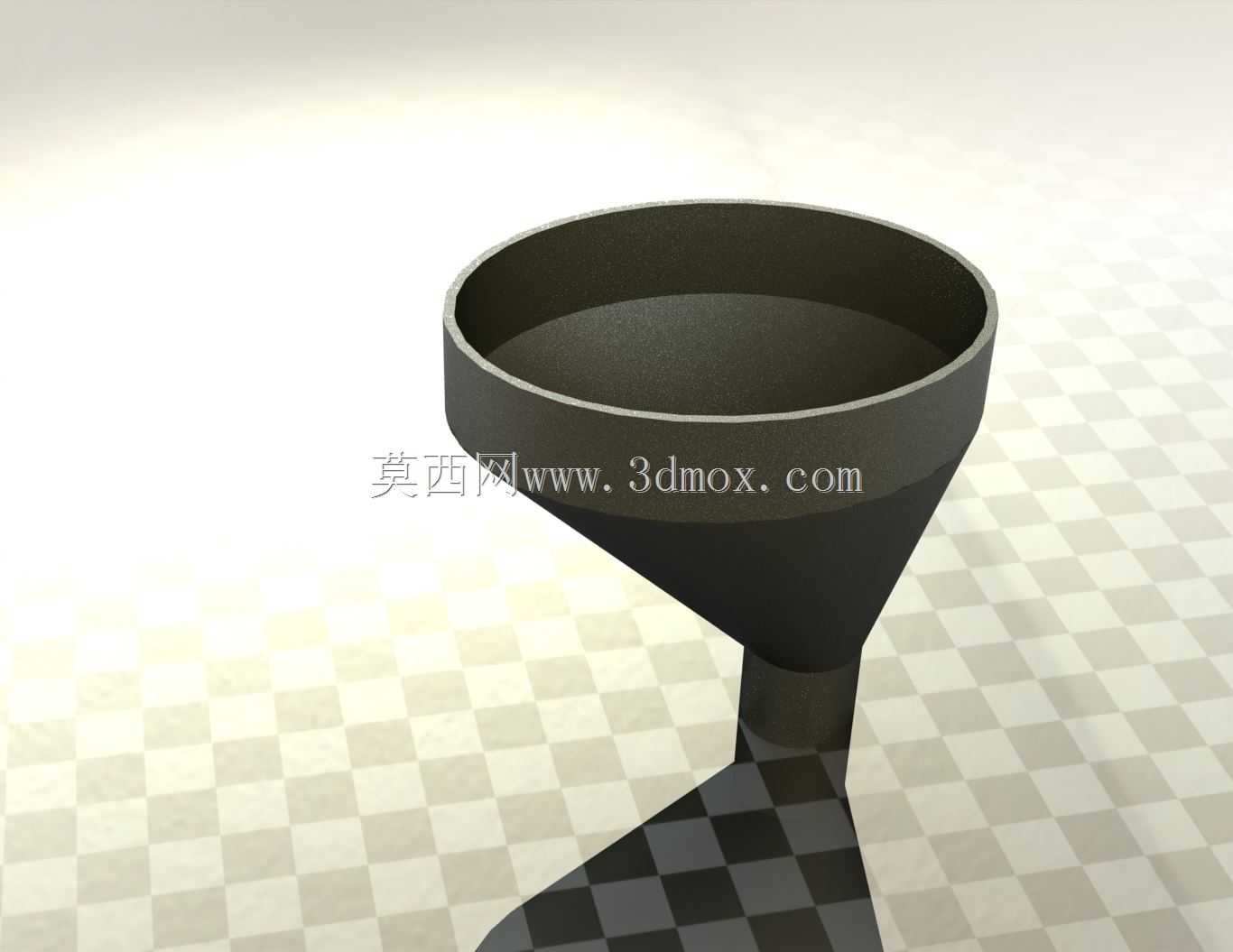

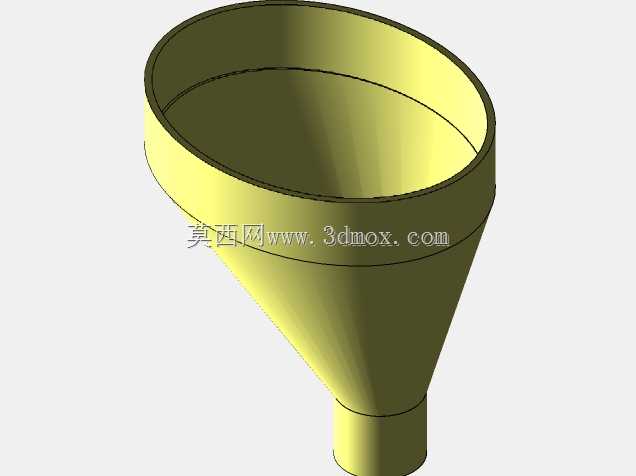

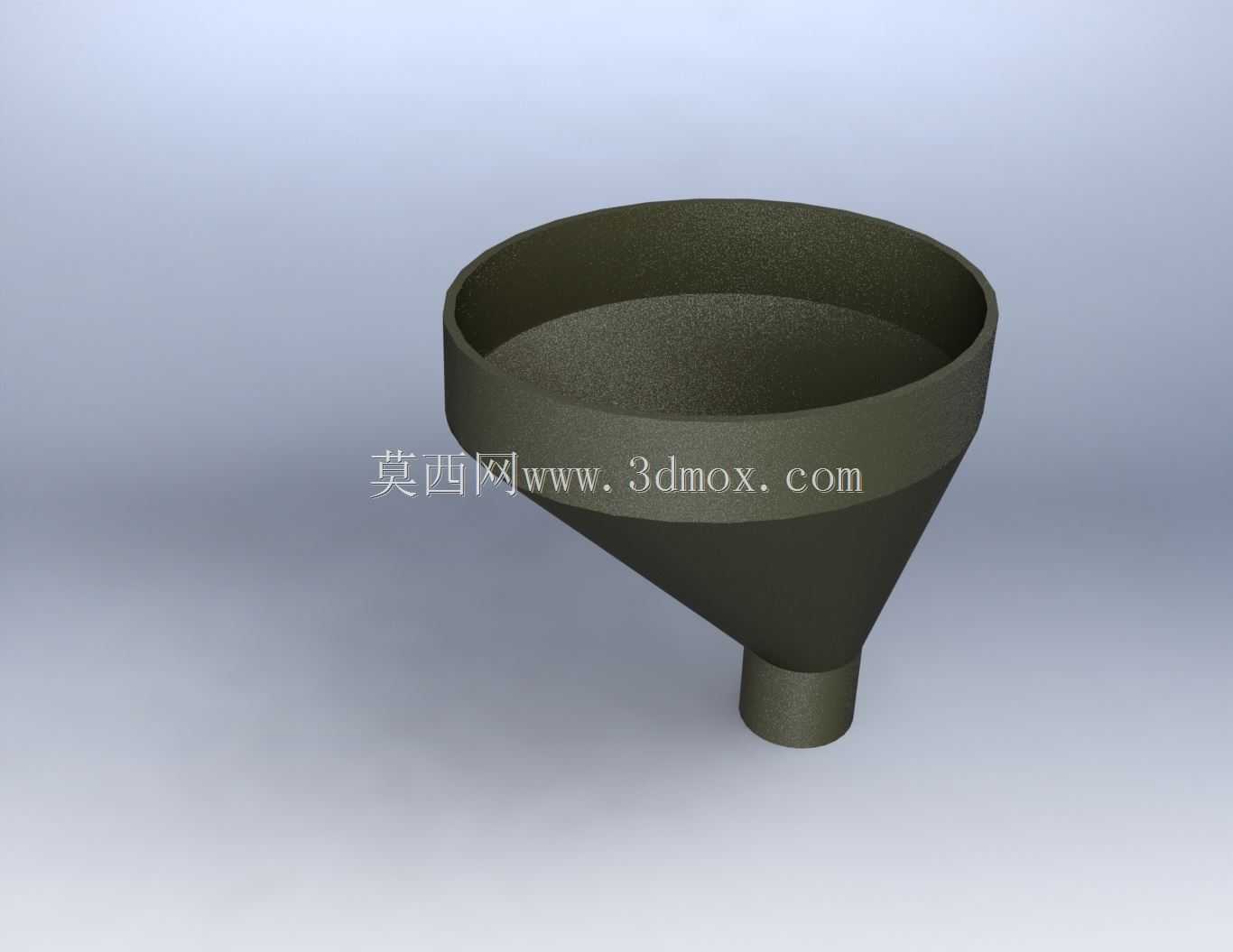

　　在散料处理、粉体输送、小型灌装类生产线的工位布局里，这类锥形料斗是衔接上游进料与下游定量输送单元的核心过渡部件，很多现场调试时出现的物料卡滞、撒漏、下料流速不均问题，追根溯源往往是料斗的锥角、过渡段尺寸没有匹配物料特性与安装边界导致的。从结构上看，这个料斗采用上宽下窄的直锥段设计，上部的大口径敞口是进料承接端，主要作用是扩大受料范围，不管是人工投料、上游传送带落料还是管道卸料，都能避免物料因为落点偏移洒落到设备外部，敞口的边缘做了加厚卷边处理，一方面是提升敞口处的结构刚度，避免长期受物料冲击出现边缘变形，另一方面也方便加装密封压圈，对接防尘盖板或者软连接套，减少粉体物料投料过程中的扬尘外溢。下部的直筒出料段是和下游设备对接的安装位，

　　这个直段的长度设计需要匹配下游接口的连接深度，不管是快装卡箍连接、法兰对接还是直接插入输送管道，足够的直段长度能保证连接的密封性，避免物料从对接缝隙漏出，同时直段的内径是根据下游输送单元的额定通径匹配的，不会因为通径突变造成物料在接口处堆积。设计这类料斗的时候，锥角的选取是核心参数，不能单纯为了缩减整体高度把锥角做的过大，锥角超过物料的安息角时，流动性差的粉体或者带轻微粘性的颗粒料就会附着在锥体内壁，长期堆积后会造成下料通道缩径，甚至完全堵料；如果锥角做的过小，料斗的整体高度就会增加，会抬升上游进料设备的安装高度，额外增加生产线的竖向布局成本，同时物料在锥段内的下滑速度过快，会对下游的定量给料设备造成较大冲击，影响计量精度。

　　这个料斗的锥段和下部直筒段采用圆弧过渡衔接，没有生硬的直角转折，能避免物料在转折处形成堆积死角，不管是流动性好的塑料粒子、粮食颗粒，还是流动性一般的工业粉体，都能沿着光滑的内壁顺畅下滑到出料口。从安装边界来看，这类料斗的上部敞口外径需要匹配上游出料端的落料范围，通常敞口直径要比上游落料点的最大散射范围大20%以上，给物料下落的偏移留出足够余量；下部出料口的中心需要和下游设备的进料中心严格对中，偏心安装会造成物料偏流，长期偏流会让一侧内壁磨损加剧，同时导致下游设备进料不均，影响后续工序的稳定性。壁厚选择上，根据输送物料的磨琢性不同，常规无磨琢性的物料采用普通壁厚即可，如果是输送石英砂、金属切屑这类磨琢性强的物料，

　　还需要在锥体内壁加装耐磨衬板，或者整体做耐磨处理，延长料斗的使用寿命。实际应用中，这类料斗除了固定安装在生产线上，也可以搭配可移动支架作为临时周转料斗使用，上部敞口可以搭配格栅网，拦截物料里的大尺寸杂物，避免杂物进入下游设备造成卡滞，下部出料口可以加装插板阀或者星形卸料阀，控制物料的下料速度，实现定量给料的功能。很多新手设计这类结构的时候，容易忽略料斗的安装固定位，这个模型的上部敞口外缘预留了安装凸耳的位置，可以通过螺栓把料斗固定在设备机架上，避免投料时物料冲击造成料斗移位，同时凸耳的位置做了加强筋处理，能承受满料状态下的整体重量，不会因为长期承重出现凸耳断裂的问题。内壁的表面粗糙度也是设计时需要考量的点，对于容易粘壁的物料，内壁需要做抛光处理，降低物料和壁面的摩擦系数，减少物料附着的概率，对于流动性极好的物料，普通的机加工或者钣金焊接表面就可以满足使用需求，不需要额外做表面处理，控制加工成本。
