带内花键法兰式连接传动套结构

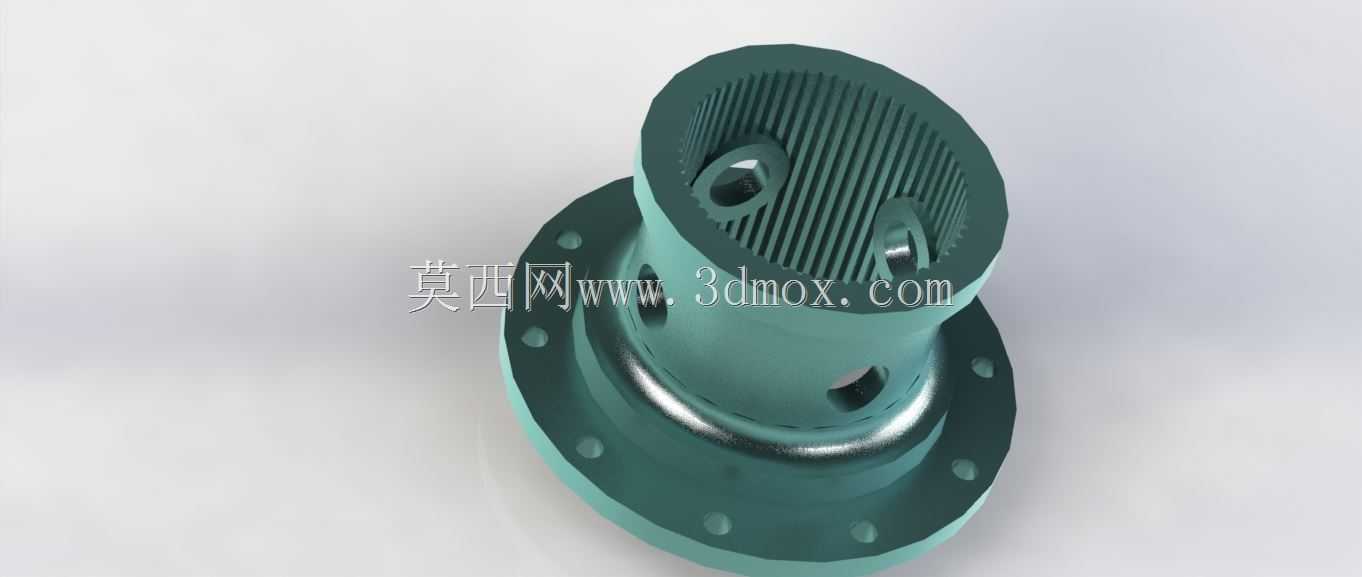

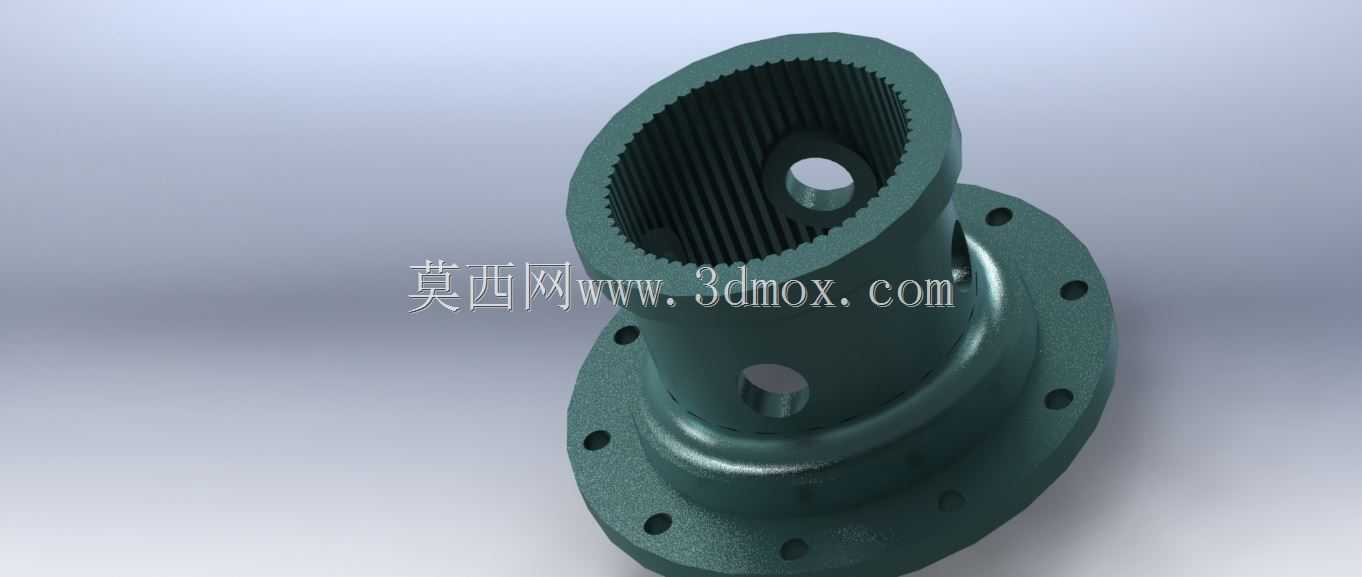

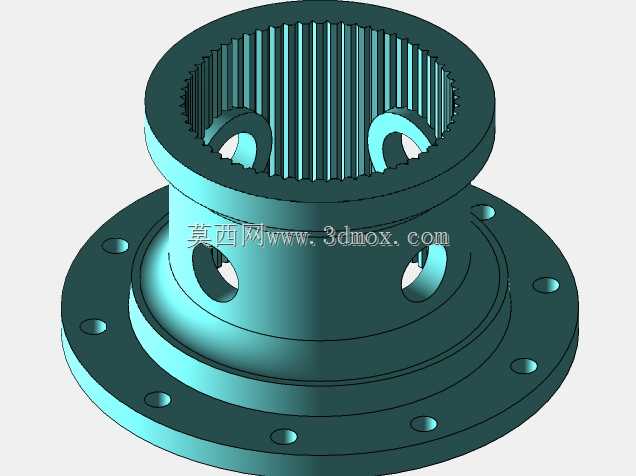

　　这类带内花键的法兰式传动套，常出现在重载传动链路的扭矩传递节点上，比如工程机械的行走机构动力输出端、工业减速机的输入输出对接位置，或是重型设备的主轴传动连接段，核心作用是实现两根不同安装基准轴之间的刚性扭矩传递，同时补偿少量的安装同轴度误差，避免轴系因硬对接产生额外的弯曲应力。从结构设计逻辑来看，主体采用筒式加端部法兰的组合构型，筒身内部加工全齿长内花键，用来和外花键轴形成周向固定，花键齿的接触长度经过匹配计算，能保证在额定扭矩下齿面接触应力处于材料许用范围内，不会出现齿面压溃或是磨损过快的问题；筒身侧壁开设的径向通孔，一方面是为了装配时的花键对位观察，另一方面也可以作为润滑脂的加注通道，或是运转过程中内部杂质的排出孔，

　　减少花键副的磨粒磨损风险。端部的法兰盘沿圆周均匀布置安装通孔，孔位的分度圆直径、孔的数量和孔径都和对接端的连接法兰完全匹配，安装时通过穿装高强度螺栓实现轴向压紧，法兰结合面加工有定位止口，止口的配合公差选用过渡配合，能保证两个对接部件的同轴度，避免传动过程中出现偏摆振动。法兰和筒身的过渡位置设计有圆弧过渡结构，不是直角转接，这个细节是为了降低应力集中系数，因为在传递大扭矩的时候，转接位置是应力峰值区域，圆弧过渡能有效分散应力，避免长期交变载荷下出现疲劳裂纹。从安装边界来看，法兰端的外径尺寸要小于周边安装腔体的内径，预留至少2mm的装配间隙，避免安装时出现卡滞；筒身的外圆和周边防护套之间要预留足够的径向间隙，

　　防止运转过程中因为轴系窜动出现碰磨；内花键的有效长度要比对接外花键的啮合长度长3-5mm，保证花键啮合时不会出现端部顶死的情况，同时给轴系的热胀冷缩预留轴向窜动空间。设计这类零件的时候，首先要根据传递的额定扭矩、峰值扭矩计算花键的模数和齿数，确认齿面的挤压强度和齿根的弯曲强度满足工况要求，再根据对接部件的安装尺寸确定法兰的孔位参数、止口尺寸，还要考虑零件的加工工艺性：内花键可以采用拉削加工一次成型，法兰端面和止口采用车削加工一次装夹完成，保证位置度公差，侧壁的通孔采用钻削加工，孔口做倒角处理去除毛刺，避免装配时划伤操作人员或是密封件。实际应用中，这类传动套的材质常选用中碳合金钢，经过调质处理获得足够的强度和韧性，

　　花键齿面如果是重载工况还会做高频淬火处理，提升齿面的硬度和耐磨性，延长花键副的使用寿命。在装配环节，要先清理内花键和法兰结合面的毛刺、铁屑，在花键齿面涂抹少量润滑脂，对准花键齿位后平稳推入，再对称拧紧法兰螺栓，按照规定的扭矩值分多次紧固，避免法兰面受力不均出现翘曲，导致传动过程中出现振动异响。这类结构相比普通的平键连接套，承载能力更强，对中性更好，适合大扭矩、有冲击载荷的传动场景，同时法兰连接的形式拆装方便，后期维护时不需要大幅度移动两端的轴系部件，只需要拆开法兰螺栓就能完成传动套的更换，能有效减少设备的维护停机时间。
