仓储物流周转用框架式手推车结构设计

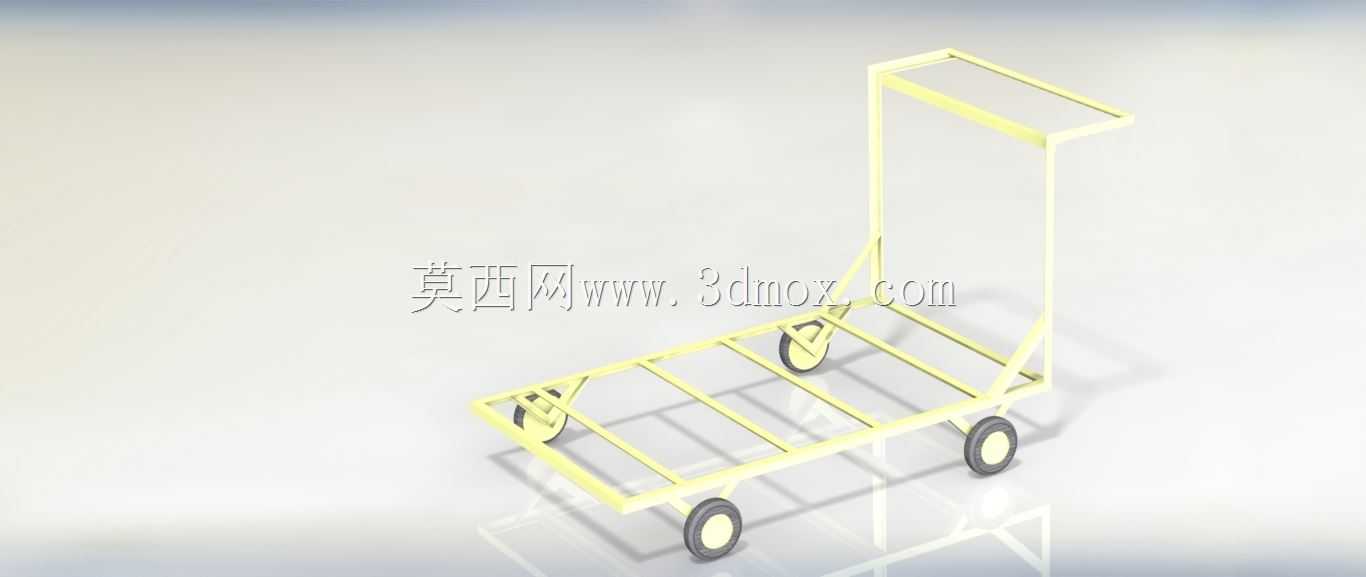

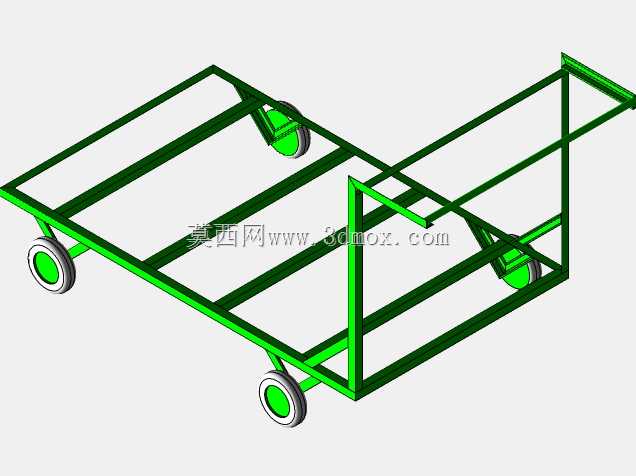

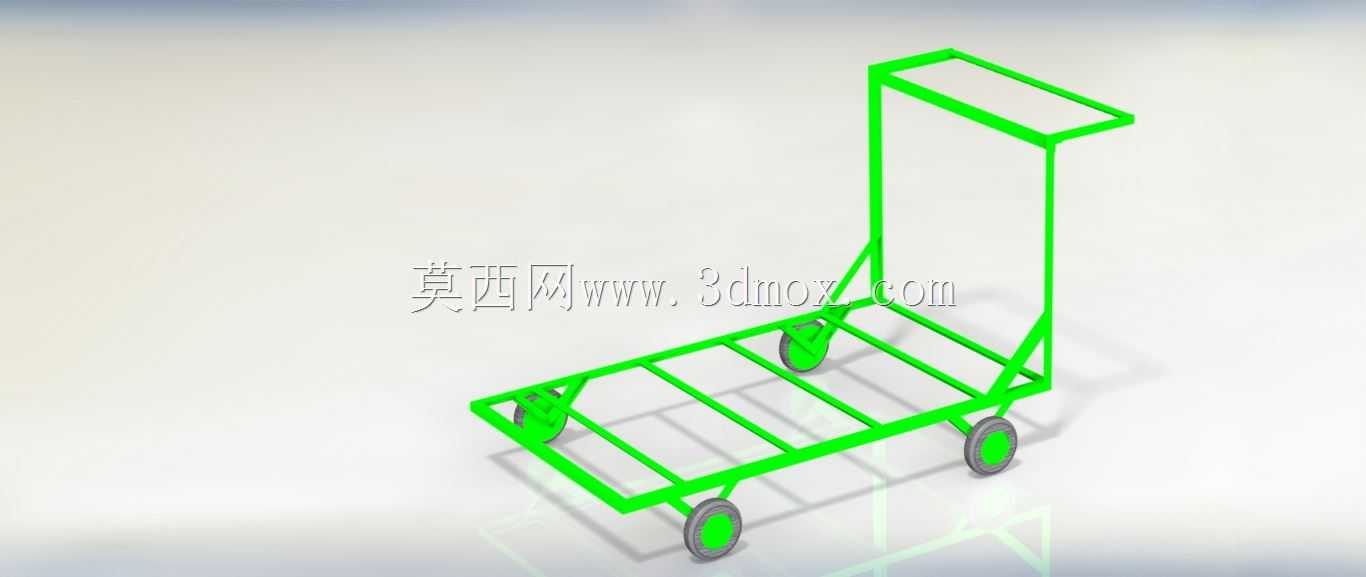

　　这款轮式手推车的结构设计，核心围绕厂内短距离物料转运的实际工况展开，在生产车间、仓储库区、商超后场等需要频繁周转散件、箱装货物的场景中，这类轻便型搬运工具是降低人工负重、提升转运效率的基础配置。不同于大载重的液压搬运设备，这款手推车的定位是承载150kg以内的轻型物料，适配单人操作的推挽施力范围，整体框架采用等截面型材弯折焊接成型，没有多余的装饰性结构，所有杆件的排布都兼顾受力传递与减重需求。从结构布局来看，承载平台采用格栅式框架设计，而非整板台面，一方面能大幅降低整车自重，减少推行过程中的无效负载，另一方面格栅间隙可以漏除物料携带的碎屑、积水，避免台面积存杂物影响货物放置稳定性，平台边框做了向上的翻边处理，

　　能防止转运过程中箱装货物从侧边滑落，翻边高度控制在30mm以内，不会对货物的装卸造成阻碍。推把部分采用高置立式结构，高度设定在普通人腰部以上的位置，操作人员推行时无需过度弯腰，能保持自然的站立施力姿态，长时间作业也不容易产生腰部疲劳，推把与承载平台之间设置了斜向加强撑杆，将推把受到的推挽力直接传导到主承载框架上，避免推把根部因为长期受力出现焊缝开裂的问题。行走轮采用四轮布局，前端两个为定向轮，后端两个为万向轮，这种轮组搭配既可以保证长距离直行时的方向稳定性，又能在狭窄通道内实现小半径转向，适配仓储区货架之间1.2米左右的窄通道通行需求，轮体安装位置突出于框架底部边缘，转向时不会出现轮体与框架杆件剐蹭的问题。

　　设计过程中对安装边界做了明确的限定，整车宽度控制在600mm，长度控制在1200mm，推把顶端高度控制在1100mm，这个尺寸既能保证常规尺寸的周转箱可以整齐码放在台面上，又能顺利通过厂区常见的800mm宽防火门、货运电梯门，不会出现尺寸超限无法通行的问题。所有型材的连接处都采用满焊工艺，焊后打磨平整，没有突出的焊瘤毛刺，避免操作人员装卸货物时被刮蹭，框架表面做喷塑处理，具备基础的防锈耐刮能力，适配车间内多粉尘、偶尔有液体泼溅的使用环境。不同于定制化的专用搬运工装，这款手推车的结构具备很强的通用性，不需要额外配套辅助设施，拿到使用场景后直接可以投入使用，不管是转运加工车间的半成品零件，还是仓储区的打包货品，亦或是办公区的物资搬运，

　　都能适配使用需求。在受力校核层面，主承载纵梁的型材壁厚选型经过了承重验算，在额定满载状态下，纵梁的最大挠度控制在2mm以内，不会出现明显的下沉变形，轮组的安装支架采用加厚钢板冲压成型，能承受常规路面颠簸带来的冲击载荷，即使推过车间地面的伸缩缝、小型障碍物，也不会出现支架变形、轮体脱落的问题。推把的握持部位没有额外包裹软性材料，是因为工业场景下软性材料容易被油污、粉尘污染，难以清洁，金属直杆的结构更耐脏耐磨损，脏污后直接擦拭即可清理，维护成本极低。整车没有设置复杂的制动机构，因为其使用场景都是平整的硬化路面，且载重较轻，操作人员停止推行时只要扶住推把即可保持车辆稳定，省去制动结构也能进一步降低整车自重与制造成本，减少后期需要维护的故障点。
