旋入式蜗杆传动件三维结构设计

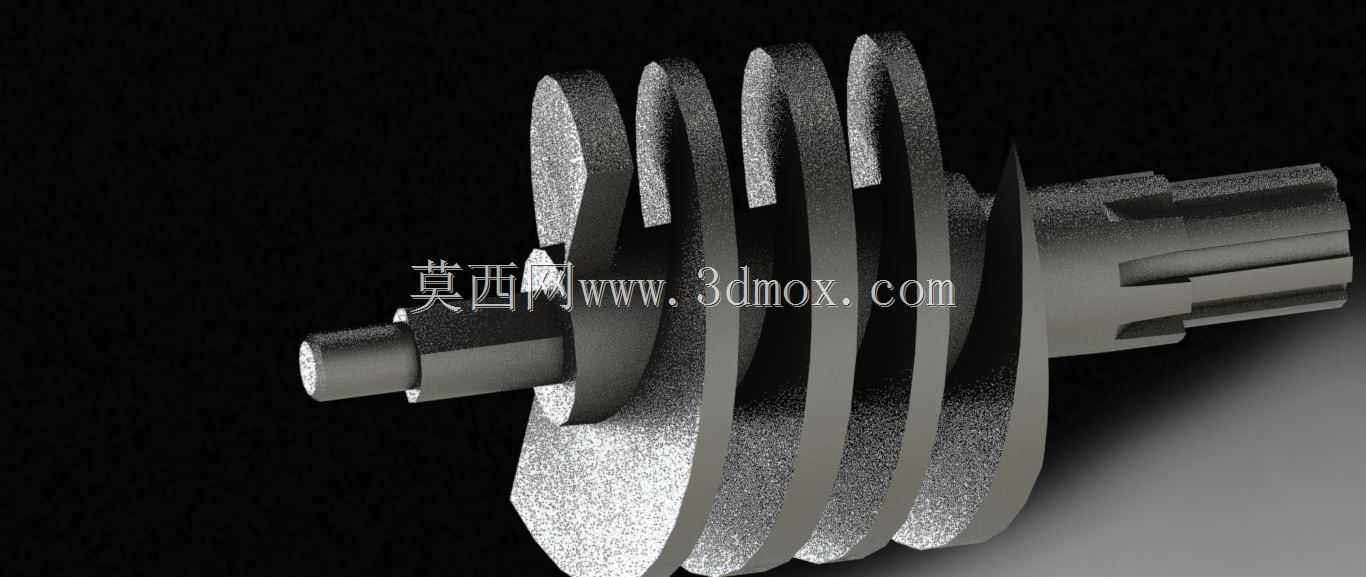

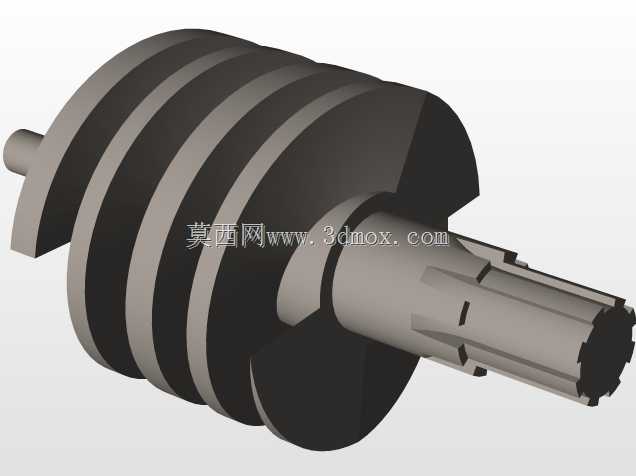

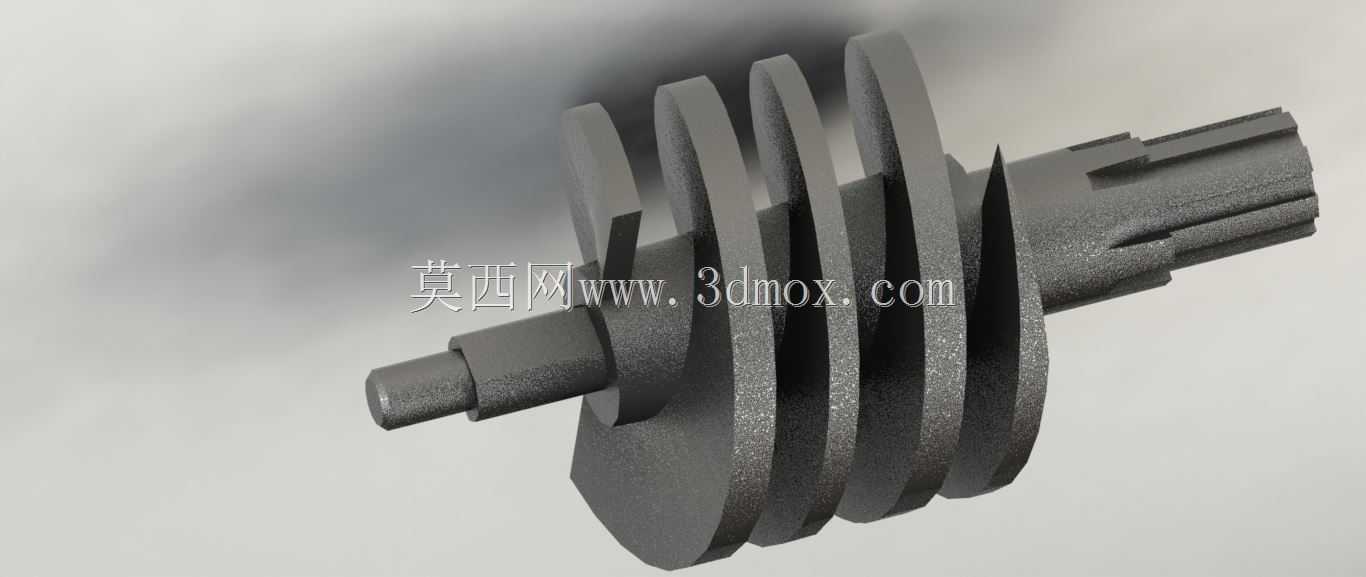

　　在各类低速重载传动场景中，这类带多圈螺旋齿的旋入式传动构件，常作为蜗轮蜗杆副的核心主动件，承担着交错轴间的运动与扭矩传递任务，常见于输送设备的减速单元、小型起重装置的回转驱动、轻工机械的进给机构中，适配两轴空间垂直交错的传动布局，能在单级传动下实现较大的传动比，相比同传动比的齿轮组结构，整体占用的安装空间更小，运行过程中的啮合冲击更低，噪音控制表现更优。从结构设计逻辑来看，该构件的螺旋齿采用了等导程的渐开线齿形修型，齿面沿轴向做了微量的鼓形修整，避免安装同轴度误差带来的齿端偏载问题，齿根位置做了R角过渡处理，降低交变应力下的应力集中系数，提升长期交变载荷下的疲劳寿命。构件一端设计为光轴定位段，用于穿入支撑轴承内圈实现径向定位，

　　轴肩位置预留了轴承端面的贴合基准，保证装配后轴承的预紧量可控；另一端设计为花键结构，用于和动力输入侧的联轴器或者驱动电机输出轴配合，花键的齿侧采用了间隙配合公差，既保证扭矩传递过程中的同轴度补偿能力，也方便现场装配时的快速对位，避免过盈配合带来的装配应力。螺旋齿段的外径、齿根圆直径以及导程参数，是和配对蜗轮的模数、齿形角严格匹配的，设计过程中需要验算啮合滑动速度，当滑动速度超过一定阈值时，齿面需要做硬化处理来提升耐磨性能，日常工况下如果是低速轻载场景，也可以采用调质处理搭配润滑脂填充啮合间隙的方案，降低维护成本。安装边界方面，该构件的轴向定位依靠两端轴承的端盖压紧，轴段长度需要匹配箱体内部的跨距，预留出轴承安装位、

　　密封件的安装槽位置，密封槽的尺寸适配标准双唇密封圈，能有效阻挡箱体外部的粉尘、切削液进入轴承腔，同时防止内部润滑脂泄漏。在实际选型应用中，需要根据设备的输入转速、输出扭矩、传动效率要求来匹配对应的参数，这类旋入式结构的蜗杆在装配时，可以沿轴向旋入蜗轮啮合位置，相比整体式的蜗杆蜗轮装配结构，对箱体的剖分设计要求更低，部分封闭焊接箱体也能完成装配，降低了箱体的加工成本。齿面的粗糙度要求控制在合理区间，过高的粗糙度会加剧啮合磨损，过低的粗糙度则会提升加工成本，常规工况下齿面粗糙度达到Ra1.6即可满足使用需求，支撑轴段的粗糙度需要达到Ra0.8，保证和轴承内圈的贴合精度，避免跑圈问题。在三维建模过程中，螺旋齿的生成需要严格按照导程、

　　齿形角参数扫掠成型，不能用近似的螺旋面替代，否则会导致实际啮合时出现卡滞、齿面接触斑点偏移的问题，花键段的参数需要符合对应的花键标准，保证通用互换性，轴肩的过渡圆角不能小于标准要求，避免热处理过程中出现开裂风险。这类传动构件在实际运行中，啮合齿面处于滑动摩擦状态，长期运行会存在一定的磨损量，设计时需要预留合理的磨损补偿间隙，通过调整端盖的垫片厚度就能实现轴向位置微调，补偿齿面磨损带来的侧隙增大问题，保证传动精度不会在短时间内快速衰减。针对不同的应用场景，该构件的材质选择也有区分，重载场景下可以采用20CrMnTi做渗碳淬火处理，齿面硬度达到HRC58-62，轻载场景下采用45号钢调质处理即可，硬度达到HB220-250就能满足使用寿命要求，部分有防腐需求的食品加工设备场景，还可以采用不锈钢材质加工，配合食品级润滑脂使用，满足卫生要求。
