双工位定位夹紧机械零件结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:485247
  • 双工位定位夹紧机械零件结构设计
  • 双工位定位夹紧机械零件结构设计

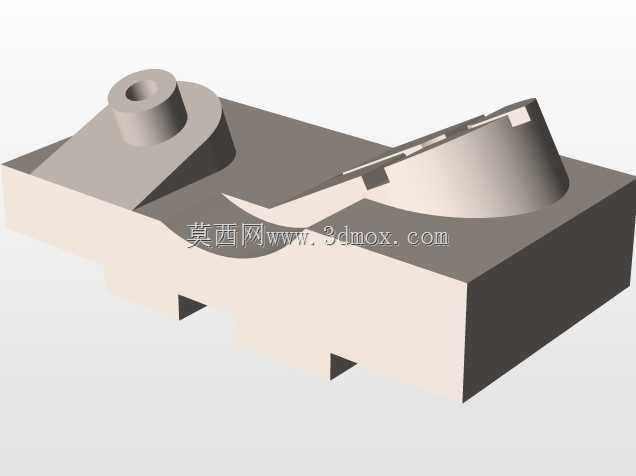

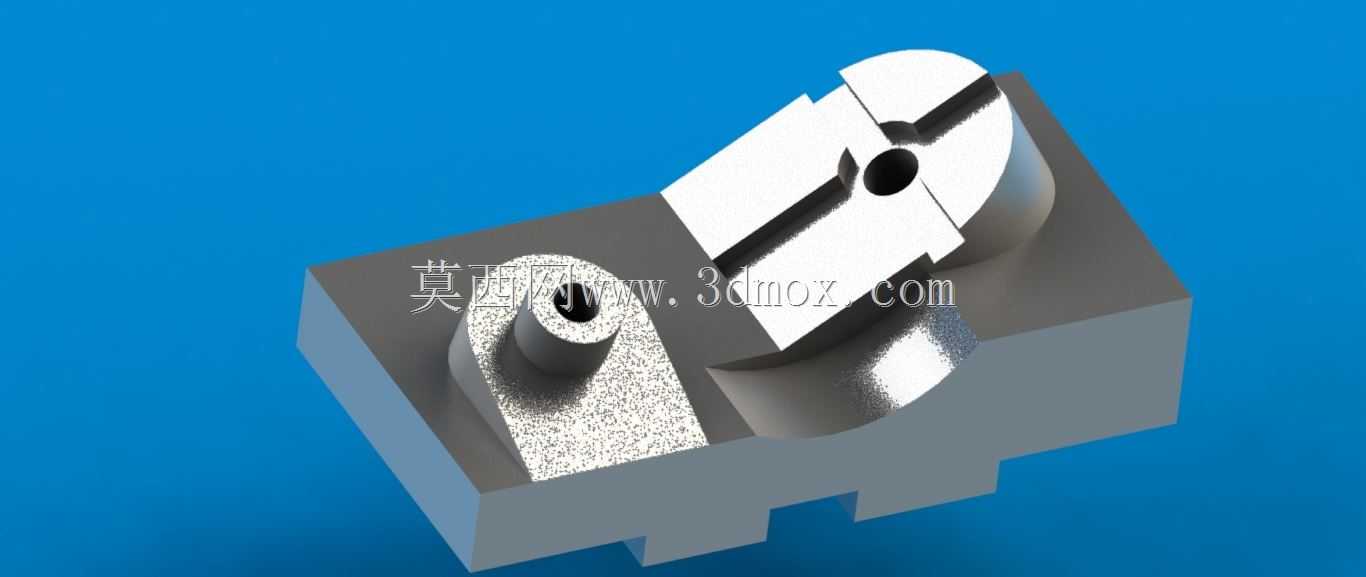

  在非标自动化装配线、小型零件加工工位的工装设计场景中,这类双工位定位夹紧构件是工位切换、零件快速装夹环节的核心承载部件,主要承担待加工或待装配小型零件的定位、夹紧与工位承载功能,常见于小尺寸五金件、电子结构件的铣削加工工位、半自动装配工位的工装基板上。从结构设计逻辑来看,该构件采用一体化基座承载双工位功能单元的布局,底部设置两处对称的凸台定位结构,可直接嵌入工装基板的T型槽或定位卡槽内,无需额外设计复杂的转接板即可完成快速安装,安装时仅需通过基座侧边的锁紧螺钉即可完成固定,安装边界可适配多数常规小型工装台的槽距规格,基座主体采用矩形块体结构,整体刚性充足,可承受加工过程中铣刀进给、装配压合带来的侧向冲击力,

  不会出现基座形变导致的定位偏移问题。两个功能工位分别适配不同的装夹需求,其中带锥面定位孔的工位主要用于带轴类特征的零件定位,锥面结构可自动修正零件放置时的微小角度偏差,配合侧面的开槽夹紧结构,拧紧锁紧螺钉时开槽产生的弹性形变可均匀抱紧零件轴颈,不会出现夹伤零件表面或夹紧力不足导致的零件转动问题;另一处带半圆定位槽与开槽结构的工位,主要用于带圆柱面或扁平特征的零件装夹,半圆槽的直径尺寸与常规小型零件的定位柱尺寸匹配,开槽结构同样采用弹性夹紧原理,可适配一定尺寸公差范围内的零件,降低零件加工公差对装夹稳定性的影响。设计过程中重点考量了工位间距的合理性,两个工位的中心距经过反复校核,既保证两个工位装夹零件时不会出现空间干涉,

  又能配合小型旋转工作台或直线滑台实现工位快速切换,操作人员在完成一个工位的零件加工或装配后,仅需移动滑台或转动转台即可切换至另一工位进行作业,大幅减少单件零件的装夹辅助时间,提升单工位的作业效率。构件的所有棱边均做了倒角处理,避免安装、调试过程中尖锐棱边划伤操作人员,同时也减少了零件装夹过程中与构件棱边的磕碰损伤;两处夹紧开槽的宽度与深度经过力学验算,既保证夹紧时具备足够的弹性形变余量,又不会因开槽过深导致构件整体刚性下降,在反复夹紧松开的循环作业下不会出现开槽根部断裂的疲劳失效问题。基座上的两个定位凸台高度与工装基板的槽深匹配,安装后基座底面与工装基板完全贴合,保证装夹面的水平度误差控制在工装设计允许的范围内,

  无需额外进行基座找平作业;两个工位的定位面均与基座底面保持严格的垂直与平行公差要求,保证装夹后零件的位置精度满足加工或装配的公差要求,无需后续进行额外的位置校正。这类构件在实际应用中可根据具体的零件尺寸对定位孔、定位槽的尺寸进行参数化调整,适配不同规格小型零件的装夹需求,无需重新设计整体基座结构,仅需修改工位特征尺寸即可快速完成工装改型,大幅缩短工装设计与加工的周期,在多品种小批量的零件加工与装配场景中具备较强的通用性,可有效降低工装的制造成本与存储管理成本。
