液压系统用螺纹安装式预充阀结构

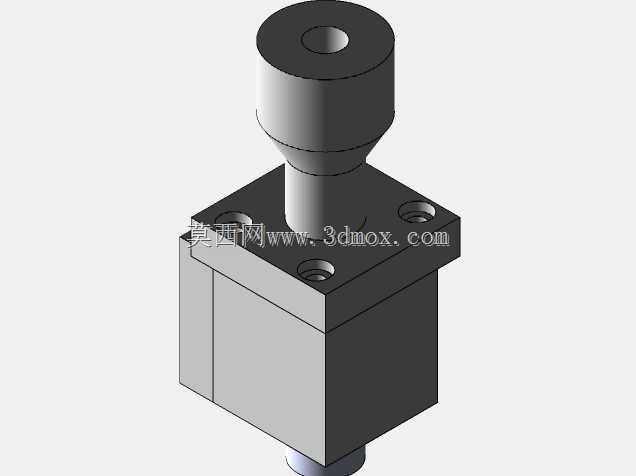

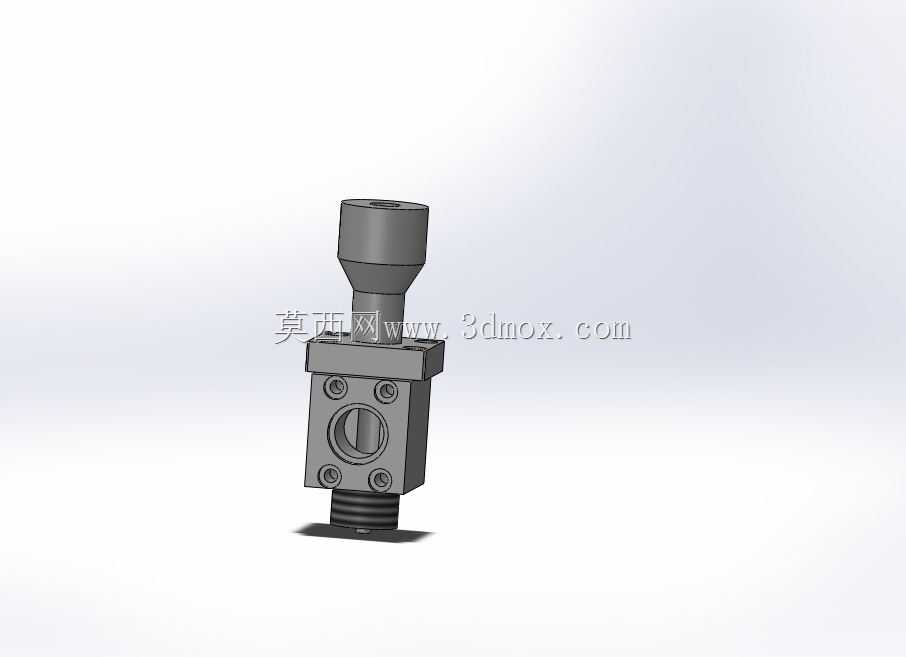

　　在液压系统的实际工况里，预充阀的应用场景覆盖了大型压机、注塑机合模回路、工程机械液压执行元件补油回路等多个需要大流量低压补油的环节，其核心作用是在执行元件快速动作时，从油箱向主缸无杆腔补充低压油液，避免执行元件出现吸空、气蚀，同时在系统升压阶段可靠切断补油通路，保障主回路建压稳定。这款预充阀的结构设计完全围绕实际工况的可靠性需求展开，下部采用外螺纹连接结构，可直接旋入液压阀块或油缸缸体的对应安装孔，无需额外的法兰转接件，能有效压缩安装空间，适配紧凑型液压站的布局要求；中部设置带两个安装孔的方形定位凸台，安装时可通过螺栓将阀件与安装面进一步锁紧，避免系统压力波动或设备振动导致螺纹连接松动，同时凸台下端面可配合O型圈实现安装面的静密封，

　　防止油液渗漏。上部的圆柱形接头为补油口，可通过软管直接连接至油箱或低压补油回路，接口的通径尺寸匹配大流量补油的通流需求，避免补油过程中出现过大的沿程阻力损失。阀体中部的侧向通油孔为主回路连接口，与主缸的工作腔直接连通，内部的阀芯结构采用锥面密封形式，当主回路压力升高到设定阈值时，阀芯在液压力作用下向上动作，切断补油通路，密封锥面的加工精度直接决定了建压阶段的内泄漏水平，设计时需严格控制锥面的圆度与表面粗糙度，避免高压阶段出现油液倒流回油箱的问题，保障系统建压效率。从实际选型的角度来看，这类预充阀的安装边界需要重点关注几个维度：下部外螺纹的规格与旋合长度必须匹配安装基体的螺纹孔深度，避免旋合过短导致连接强度不足，

　　或是旋合过长顶碰阀块内部的其他油道；中部方形凸台的两个安装孔中心距需与安装面的定位孔完全对应，保证安装时密封面能够均匀压紧；上部补油接头的外径尺寸要适配常用的液压软管扣压接头规格，减少现场安装的配件适配成本。在功能特性上，这款预充阀的流道设计采用了大转角圆弧过渡结构，相比直角流道能有效降低补油过程中的流阻，在执行元件快速下行的大流量补油工况下，能减少补油口的真空度，进一步降低气蚀发生的概率；阀芯的导向段采用了足够长度的配合面，可保证阀芯动作过程中无卡滞，即使系统油液存在少量污染颗粒，长导向结构也能降低颗粒卡滞阀芯的风险，提升阀件的工况适应性。在液压系统调试过程中，这类预充阀的开启压力通常匹配主回路的低压补油需求，

　　无需额外设置控制油源，依靠主回路自身的压力变化即可实现通断切换，简化了回路的控制逻辑，减少了额外控制阀件的使用，能有效降低整套液压系统的成本与故障点。针对不同的工况流量需求，同结构的预充阀可通过调整内部阀芯的弹簧刚度与通流口的尺寸，适配不同通流能力的系统，而安装连接尺寸保持一致的话，可实现不同规格阀件的互换，方便设备后期的维护与备件更换。在三维建模过程中，这类阀件的建模需要重点还原各密封面的配合尺寸、螺纹的精度等级、安装孔的位置度公差，因为这些尺寸直接决定了阀件安装后的密封性能与动作可靠性，建模时不能仅还原外形轮廓，需要将内部流道、阀芯的运动行程空间也一并体现，方便在做液压站整体布局时检查是否存在干涉，同时也能为后续的阀块设计提供准确的油道对接参考。
