面板安装式电压滑动切换开关三维设计

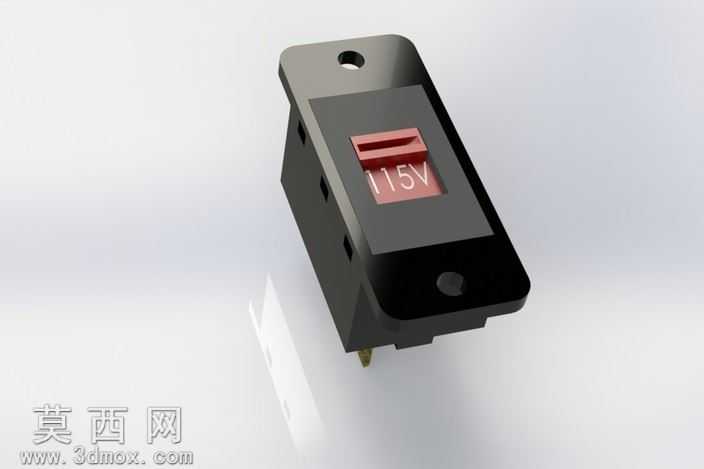

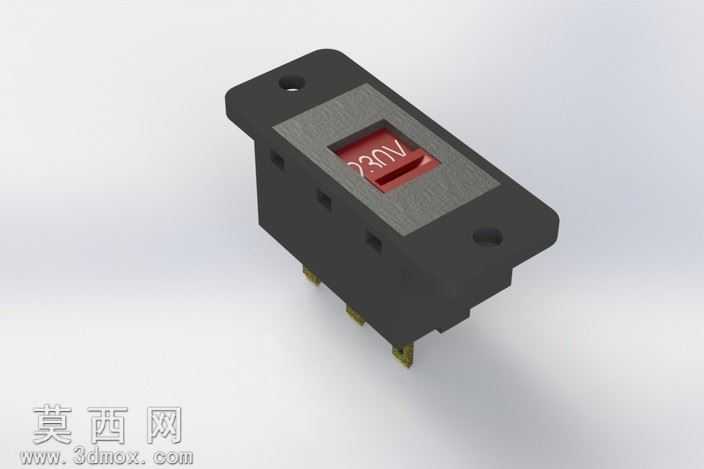

本作品为面板装载式电压滑动开关的三维数字化设计成果，建模阶段依托参数化建模逻辑完成全结构搭建，首先对开关的安装基座进行轮廓绘制，通过拉伸、切除特征构建出带安装孔位的黑色绝缘基座主体，精准还原基座两侧的卡扣槽位与底部插针的定位结构，确保安装结构的尺寸公差符合面板嵌装的行业标准。针对核心的滑动切换组件，建模时单独拆分滑块、档位标识块、内部导电触片三个子零件，对滑块表面的防滑凹槽做了细节倒角处理，档位标识块上的115V字样采用包覆特征实现凹陷刻字效果，还原真实产品的标识质感，内部导电触片则通过钣金模块的折弯、冲压特征模拟金属弹片的弹性结构，还原滑动切换时的接触行程逻辑。材质渲染阶段，为绝缘基座赋予哑光黑色阻燃塑料材质，调整材质的粗糙度参数模拟工程塑料的磨砂质感，为滑动拨块与档位标识块赋予半光泽红色酚醛树脂材质，添加细微的颗粒纹理还原热固性塑料的表面特征，底部金属插针则赋予黄铜金属材质，调整金属反射率与高光参数模拟镀锡插针的金属光泽，同时为整体场景搭建柔和的影棚光照环境，添加地面柔光反射效果，突出开关的立体结构与材质层次。结构设计上充分还原该型号开关的双电压切换功能，预留115V与230V两个档位的滑动行程限位，基座上的两个安装沉孔位置与尺寸严格对应标准面板开孔规格，3针接线端的排布间距符合低压电器的安全间距要求，整体装配采用自下而上的装配逻辑，添加滑动配合的机械约束，可直观演示拨块滑动切换电压档位的运动过程，完整复现V系列SS样式面板安装开关的结构特征，可用于电器产品装配演示、低压电器教学展示或相关产品的结构设计参考。
