适配3D打印的小型双推进水上无人航行器

　　这款小型水上无人航行器的整体长度控制在29厘米，属于小尺寸作业载体范畴，设计之初就锚定了浅水域短距离作业的实际需求，可覆盖近岸水文采样、小型水域杂物探查、狭窄水道环境监测这类常规大型作业船无法进入的场景，相比市面上同尺寸的成品水上无人设备，它的结构完全适配桌面级FDM3D打印工艺，不需要额外的复杂支撑结构，打印完成后仅需简单去除少量支撑毛刺即可完成主体装配，对个人爱好者、小型研发团队的试制场景十分友好。

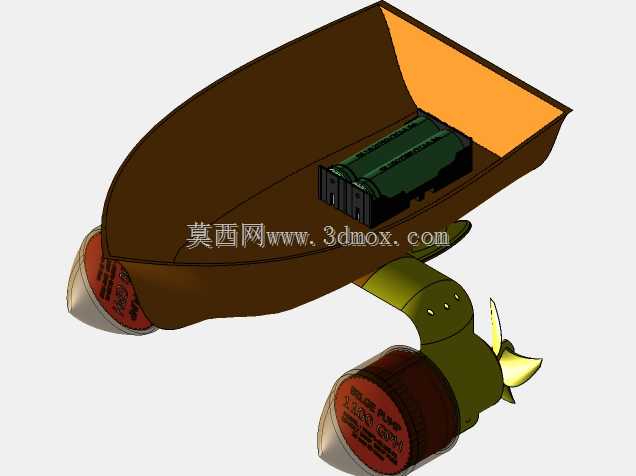

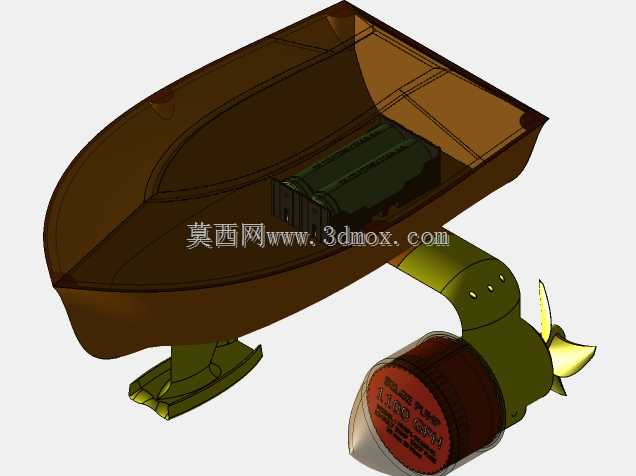

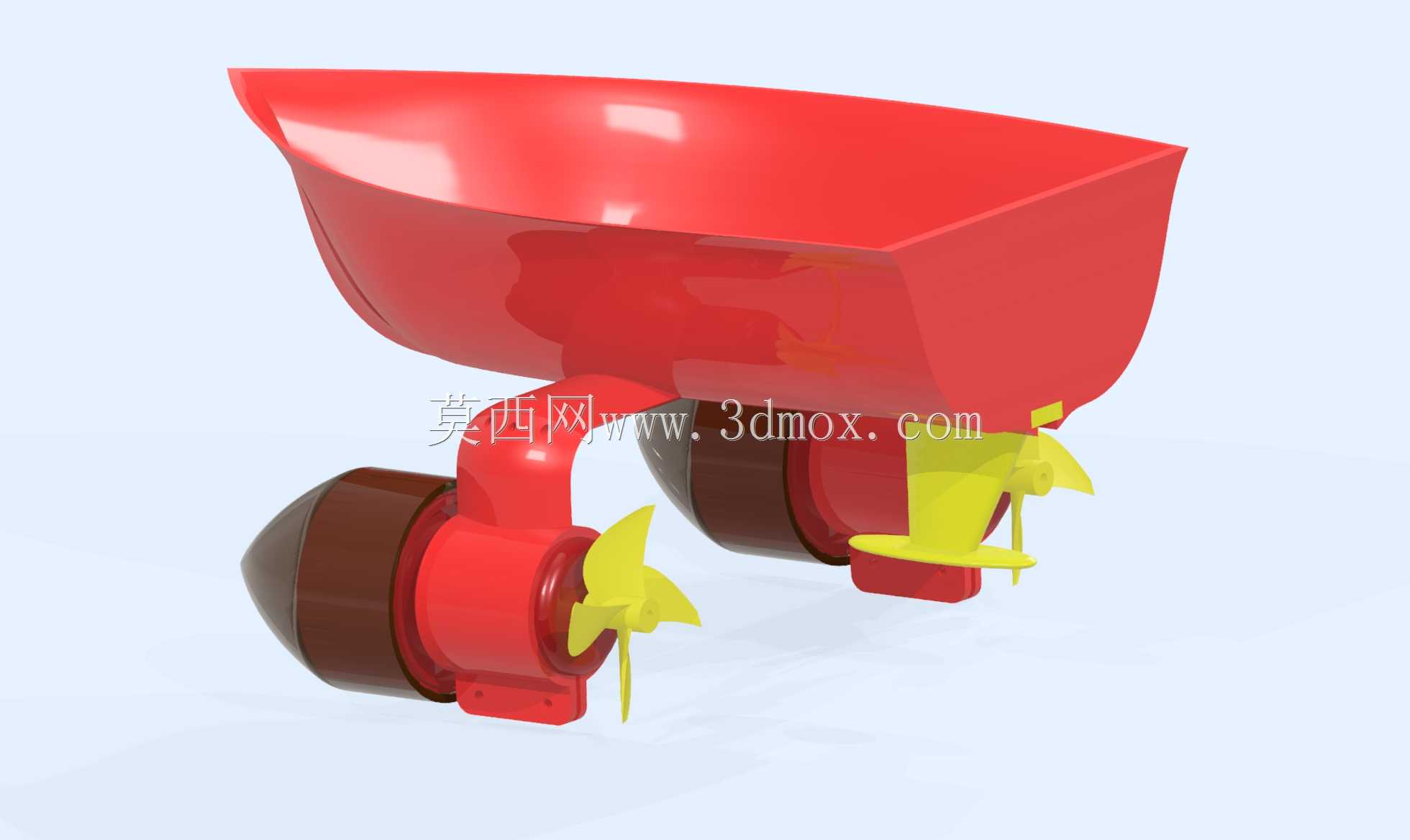

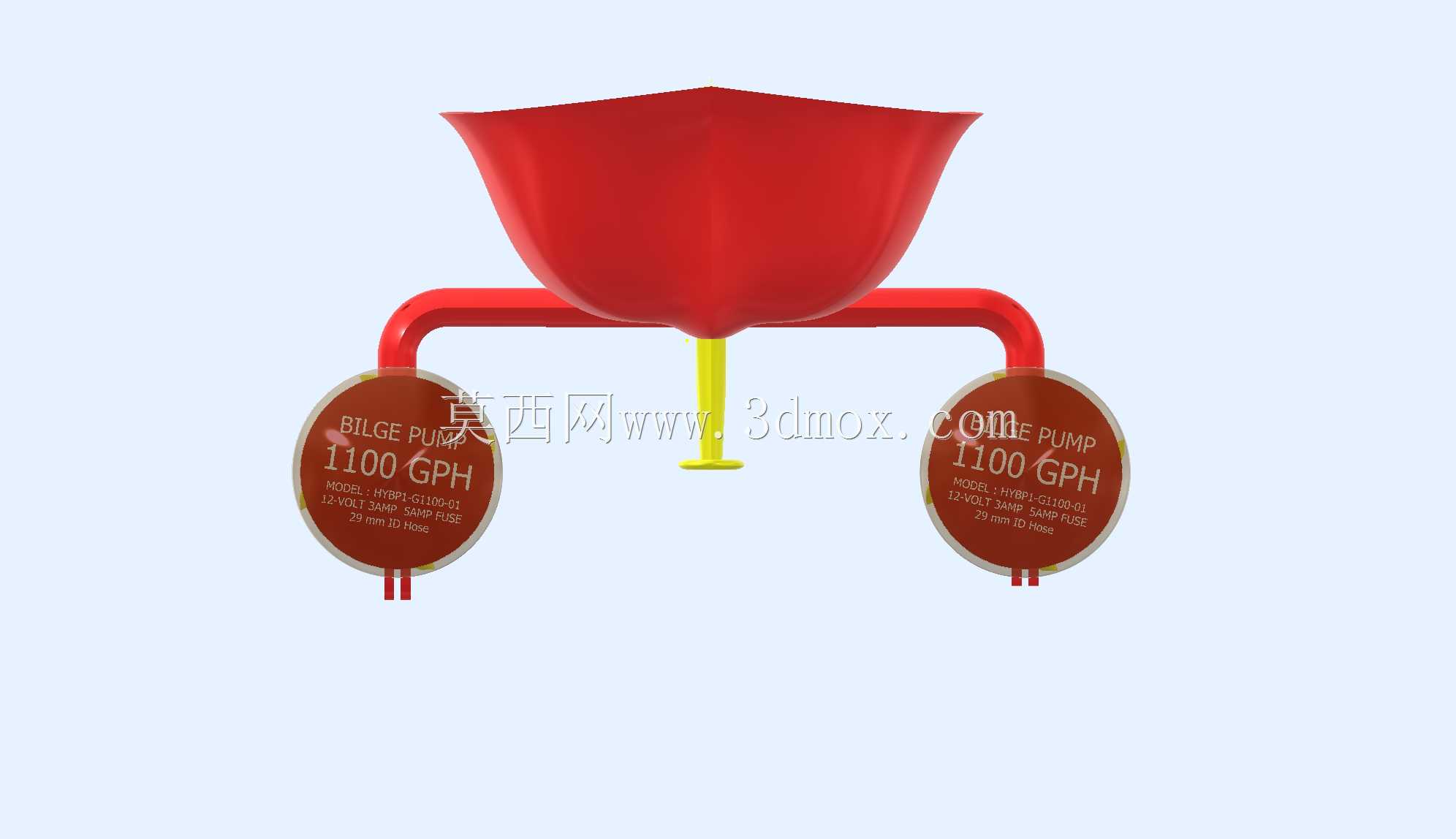

　　从动力配置来看，它采用双防水电机直驱螺旋桨的推进方案，两个推进单元对称布置在舱体底部靠后位置，直接从舱底取电，供电规格为12V直流，这种布置方式省去了传统舷外推进的复杂传动结构，既降低了整体装配难度，也减少了水下传动部件的密封点，能有效降低长期浸水后的渗漏风险。初始版本的散热结构布置在舱内靠前位置，实际测试中发现该位置在航行时迎流散热效率不足，且会占用舱内前部的载荷安装空间，因此在迭代版本中对舱内的安装导轨做了结构修改，将电机散热组件整体后移到舱体尾部区域，尾部区域在航行时处于水流绕流的负压区，配合舱壁预留的散热导槽，能借助航行时的水流带走电机工作产生的热量，同时也把舱内前部的完整空间预留出来，可根据实际作业需求搭载小型传感器、采样容器或者轻量化作业模块。

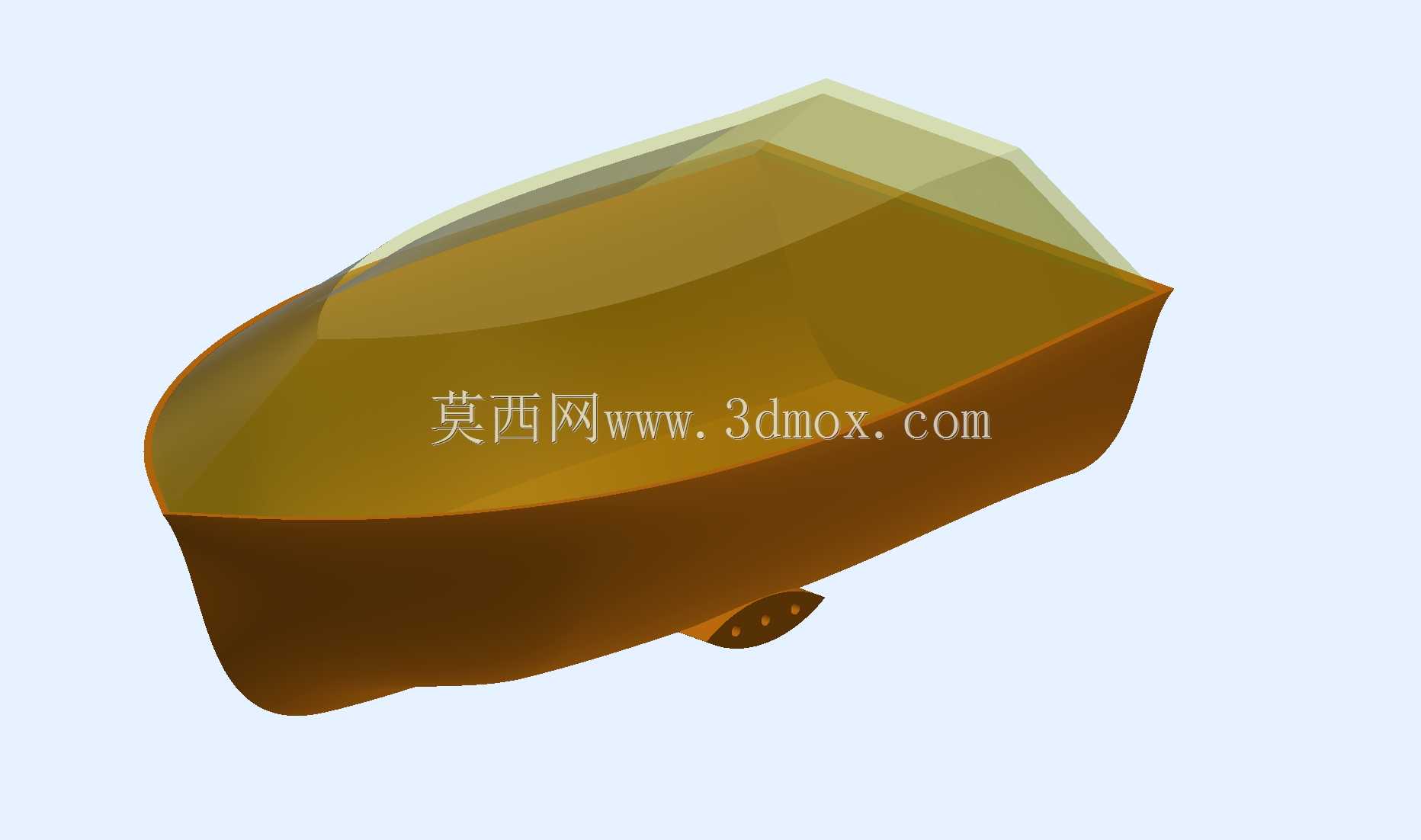

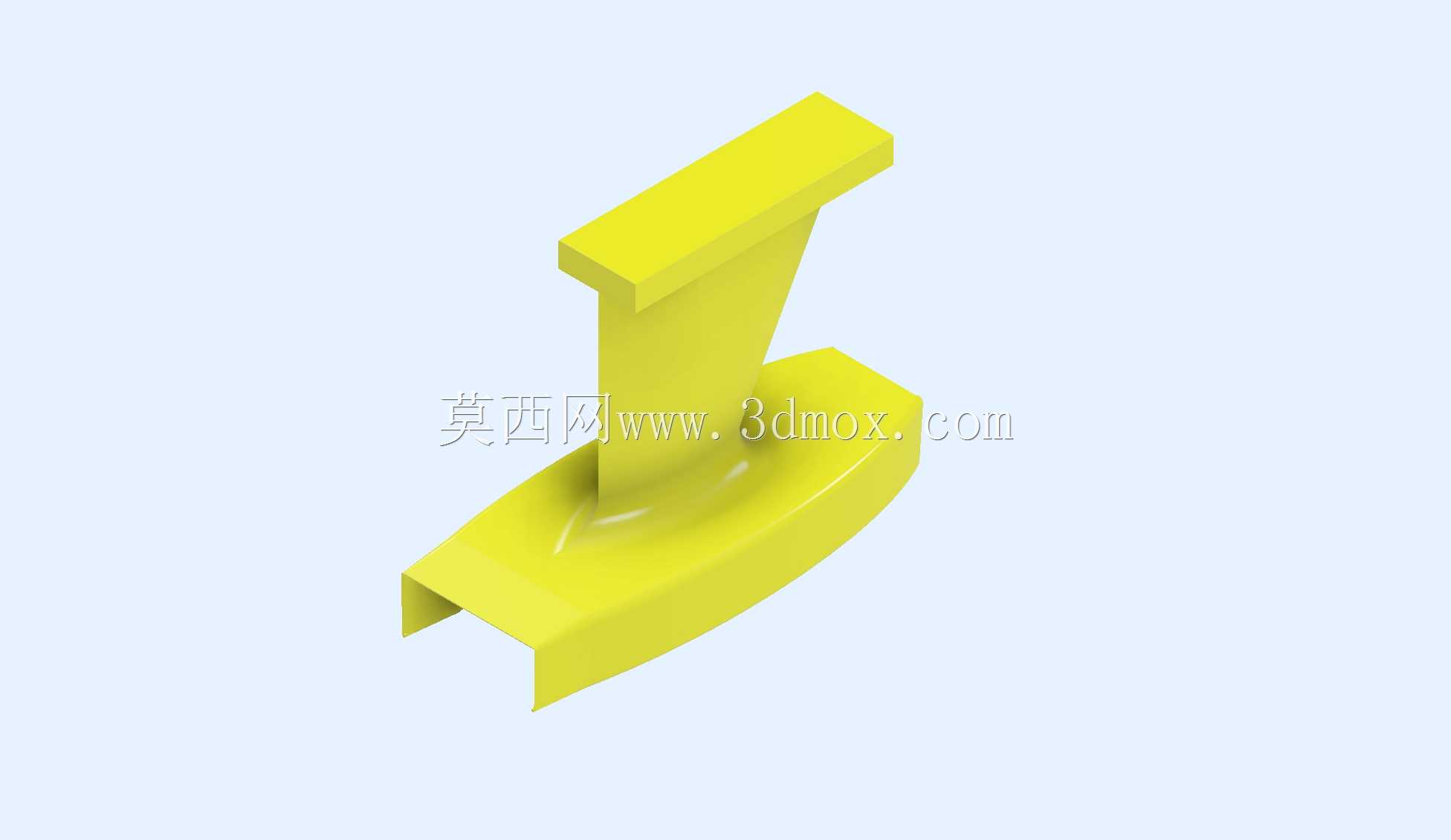

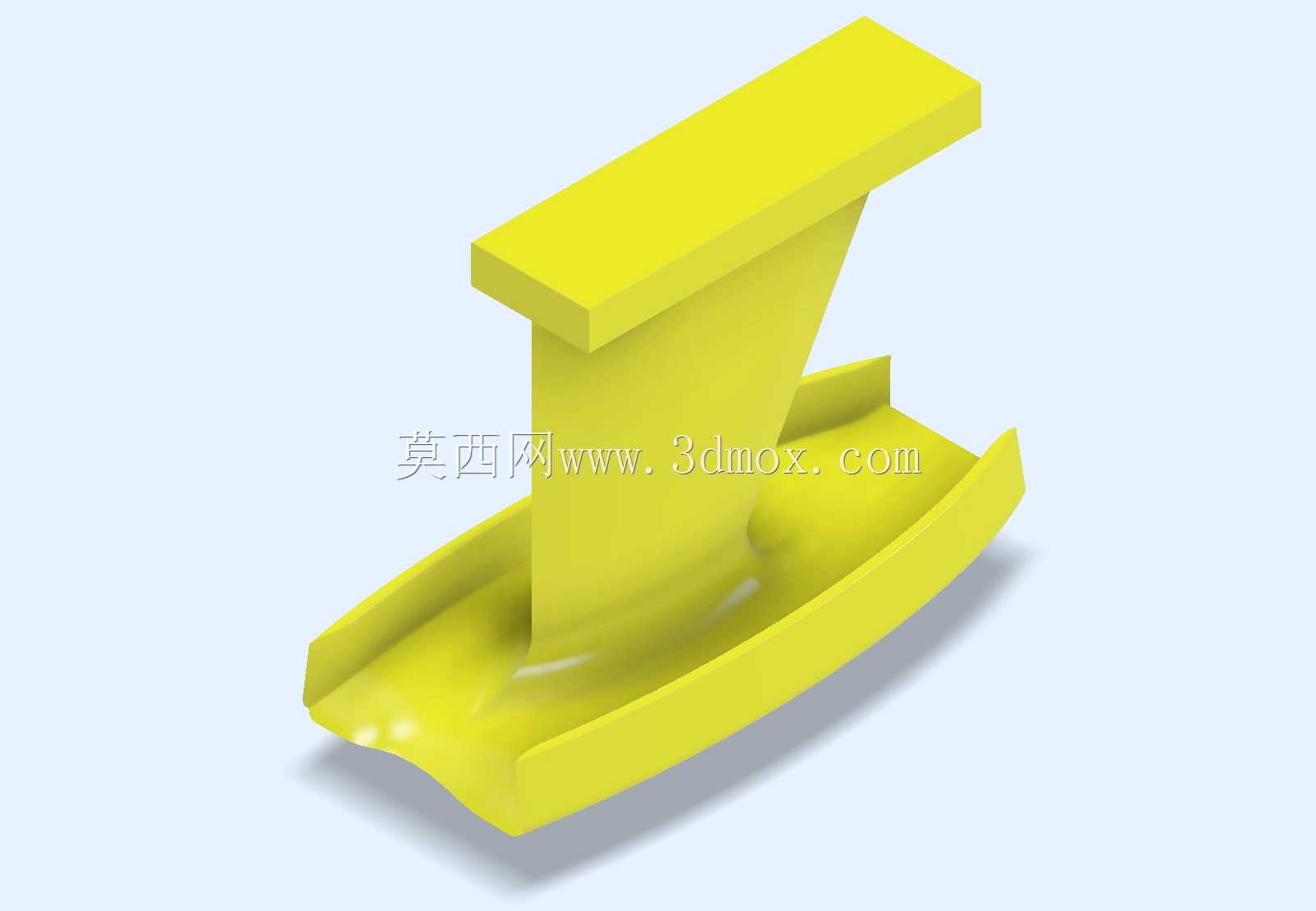

　　舱体主体采用流线型的浅V底构型，相比平底构型在有微波浪的水面上航行稳定性更好，航行阻力也更低，背部集成了固定式稳定鳍，不需要额外加装可调式稳向结构，在直线航行时能有效抵消双电机转速差带来的偏航力矩，即使两个电机存在小幅的转速偏差，也能保持相对稳定的直航状态，降低了控制系统的调试难度。舱体上部预留了透明舱盖的安装位，打印时可选用透明耗材制作舱盖，既可以直观观察舱内设备的工作状态，也能通过卡扣结构实现快速开合，方便更换电池、调整舱内搭载的设备。

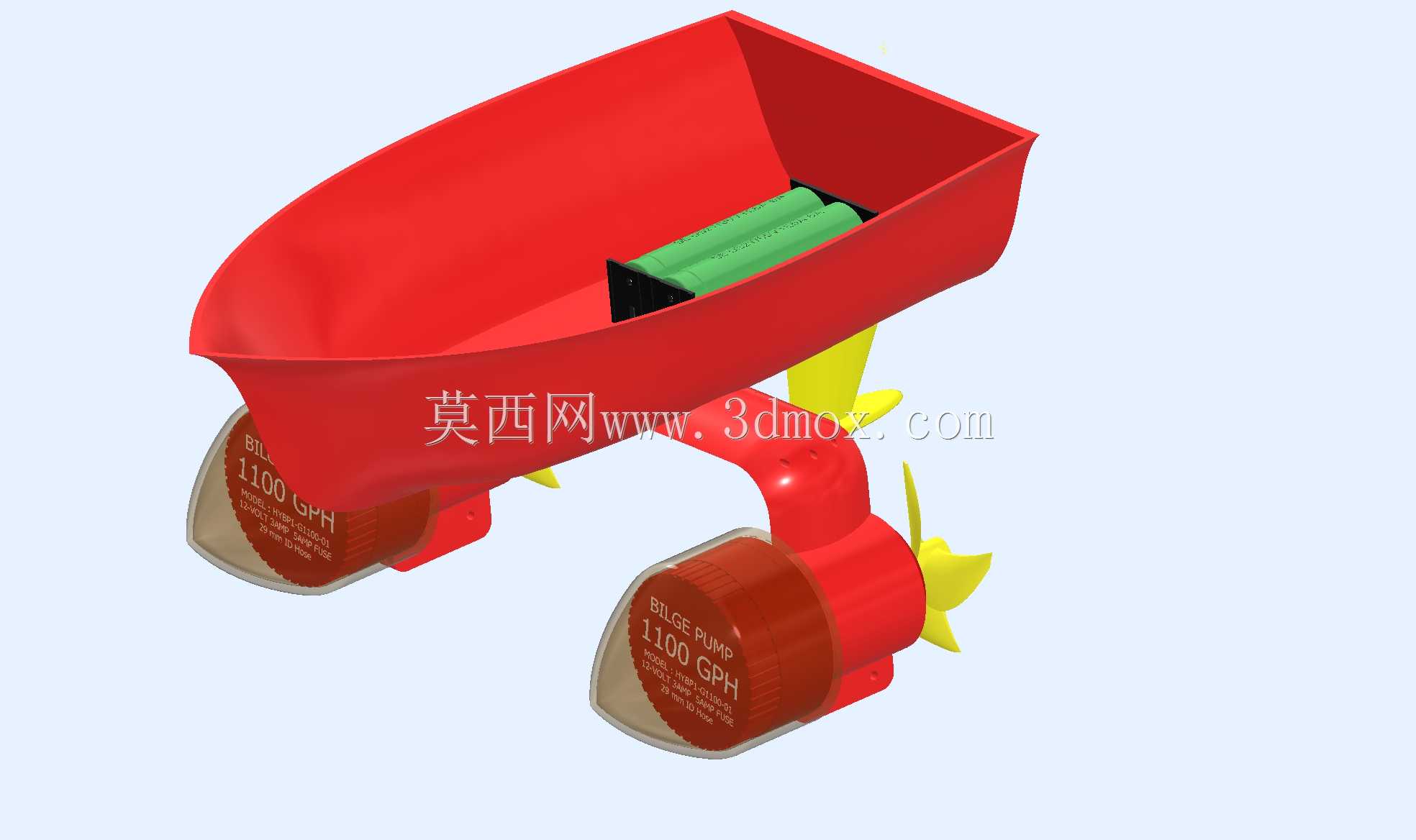

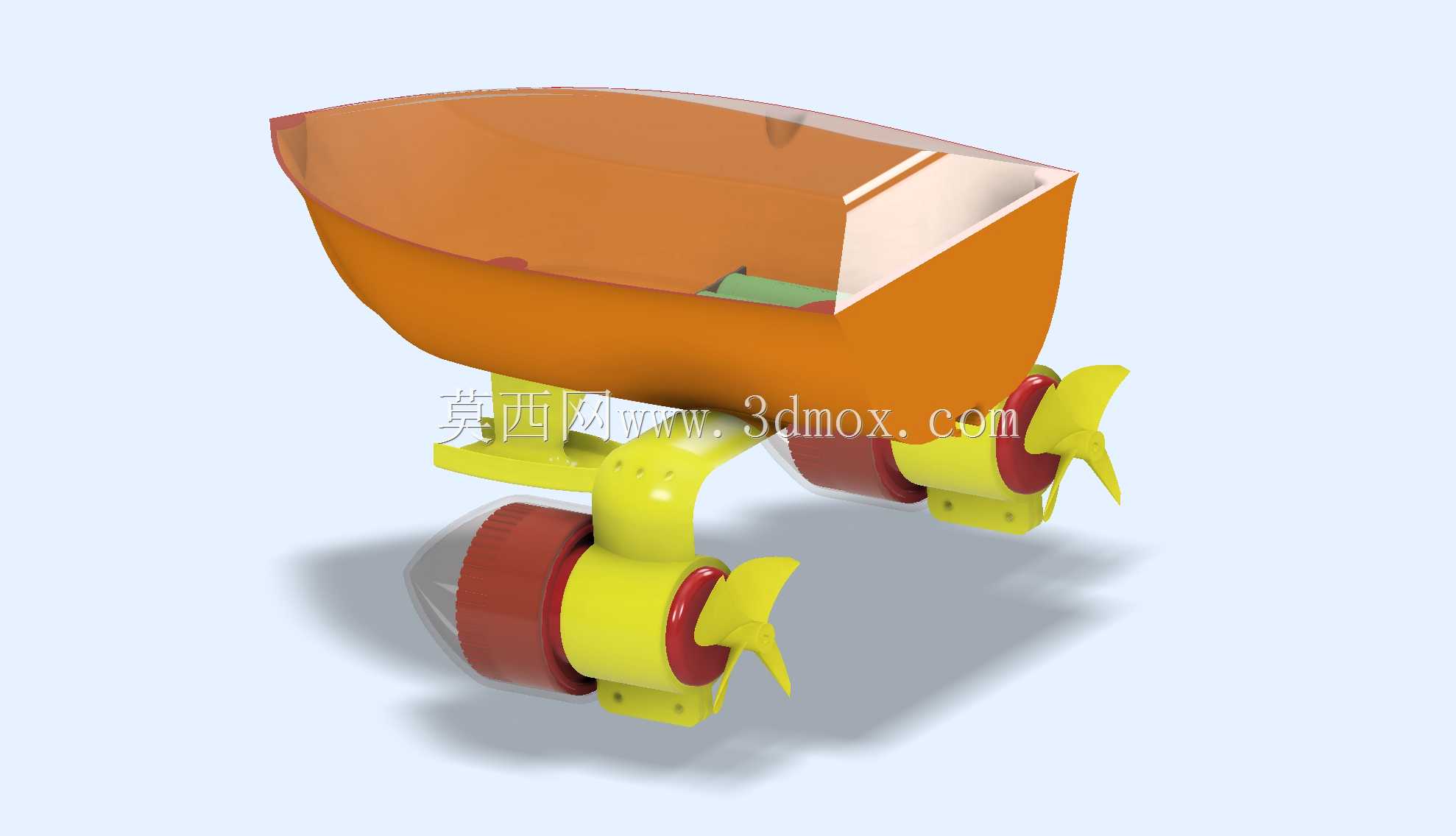

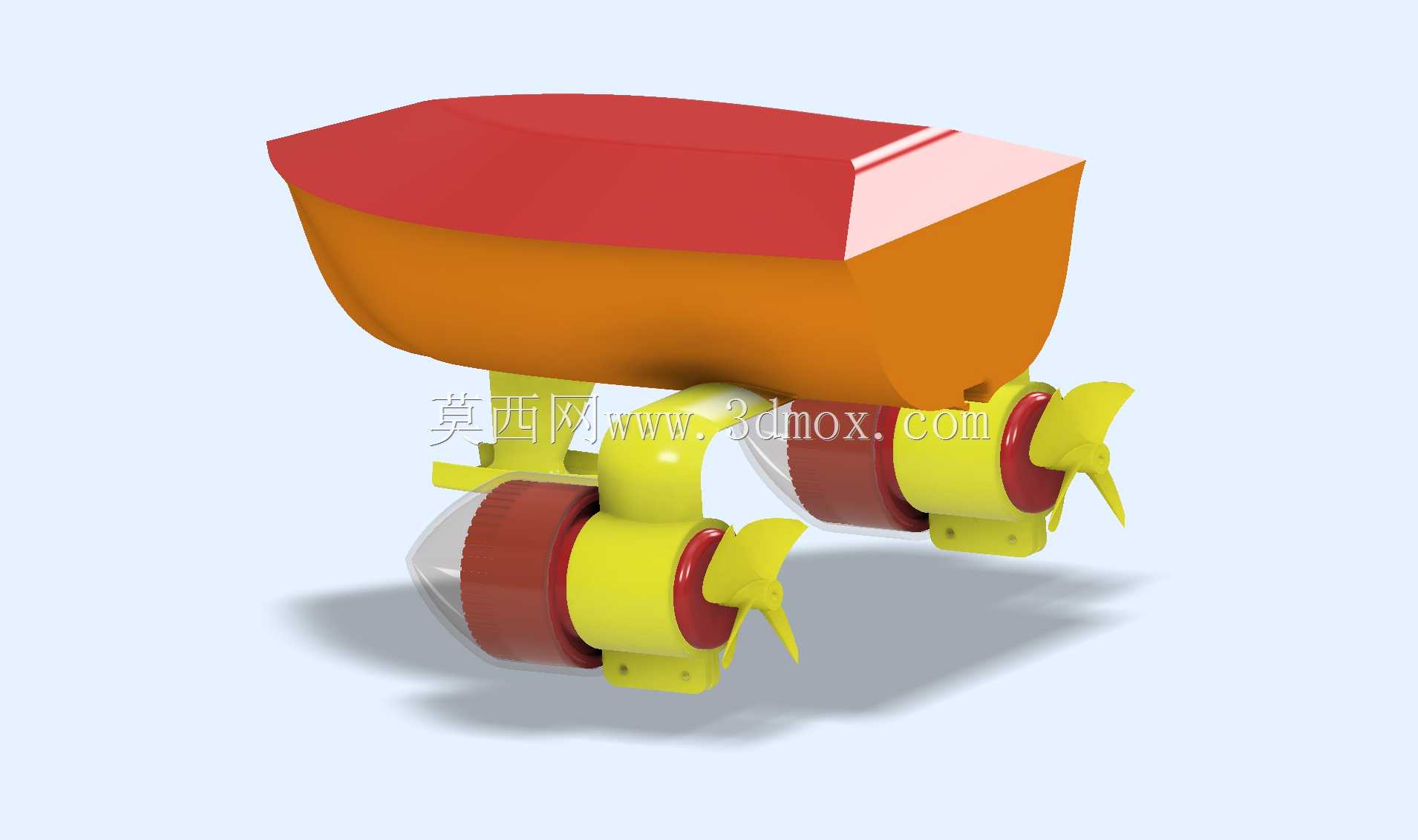

　　安装边界方面，两个推进单元通过一体化打印的安装支架与舱体底部连接，支架上预留了标准的螺丝安装孔位，不需要额外做粘接固定，装配时直接用不锈钢自攻螺丝即可将电机组件固定在支架上，支架与舱体的连接位置做了加厚处理，能承受螺旋桨工作时产生的持续振动，避免长期使用后出现连接部位开裂的问题。两个螺旋桨的旋转方向相反，可通过差速实现转向，不需要额外加装舵机控制的舵面，进一步简化了整体结构，减少了水下活动部件的数量，降低了杂物缠绕的概率。舱底的进水口位置做了格栅式防护结构，能阻挡水面漂浮的纤维、塑料碎屑等杂物进入推进器区域，避免螺旋桨被缠绕卡滞。

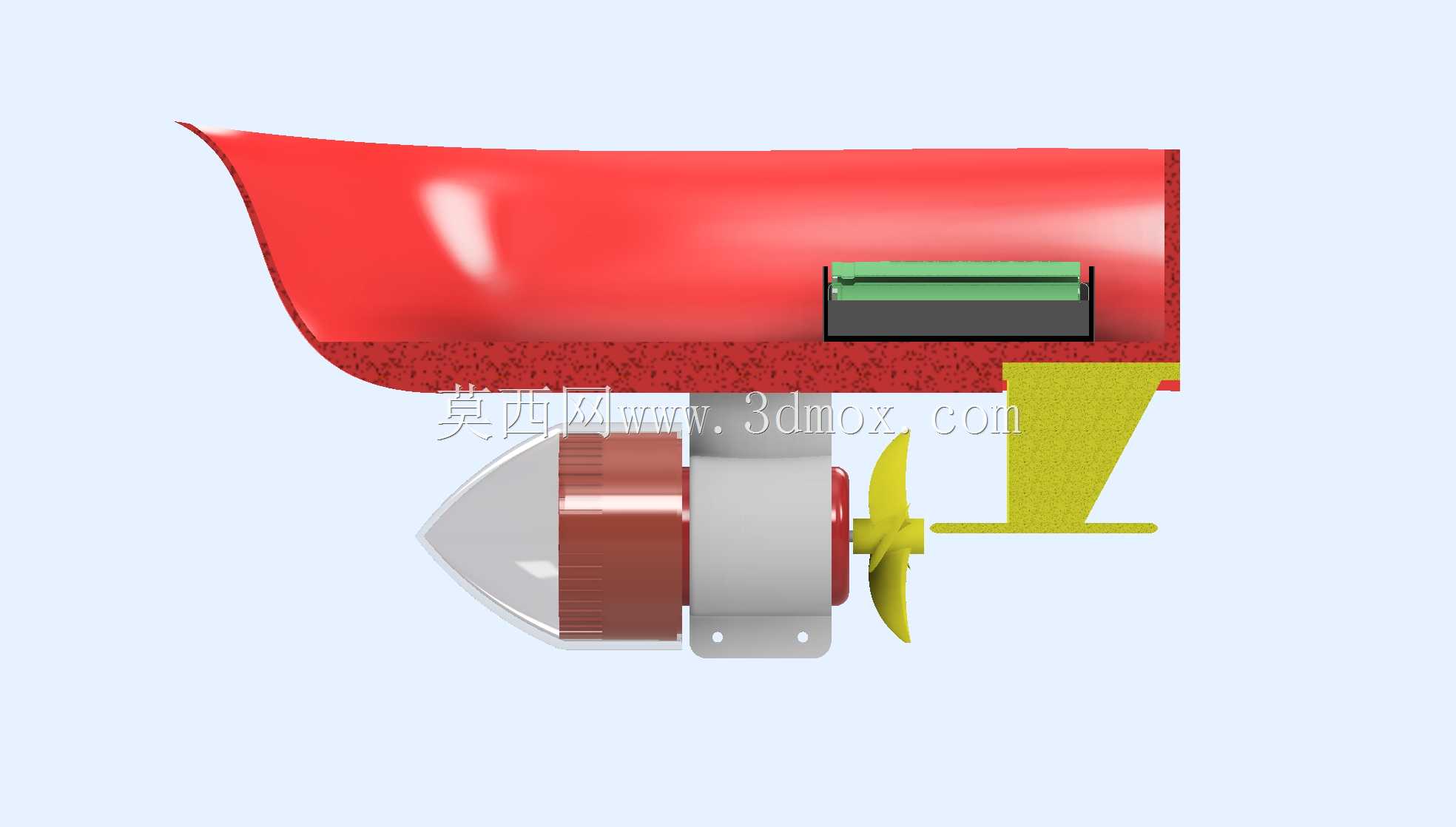

　　在实际试制过程中，所有结构件的壁厚都控制在2毫米到3毫米之间，既保证了打印后的结构强度，也不会因为壁厚过大导致打印时间过长、耗材用量过多，所有的装配孔位都预留了0.2毫米的装配间隙，打印完成后不需要做额外的孔位打磨即可顺利完成装配。舱体内部的安装导轨采用标准的间距设计，可兼容市面上常见的小型航模电池、电调、控制板的安装尺寸，用户不需要自行修改安装结构即可快速完成电控部分的搭建。整个航行器的重心设计在水线以下靠后位置，静止漂浮时能保持稳定的正浮姿态，即使在航行中遇到小幅的水流扰动，也能快速回正，不会出现侧翻的问题。

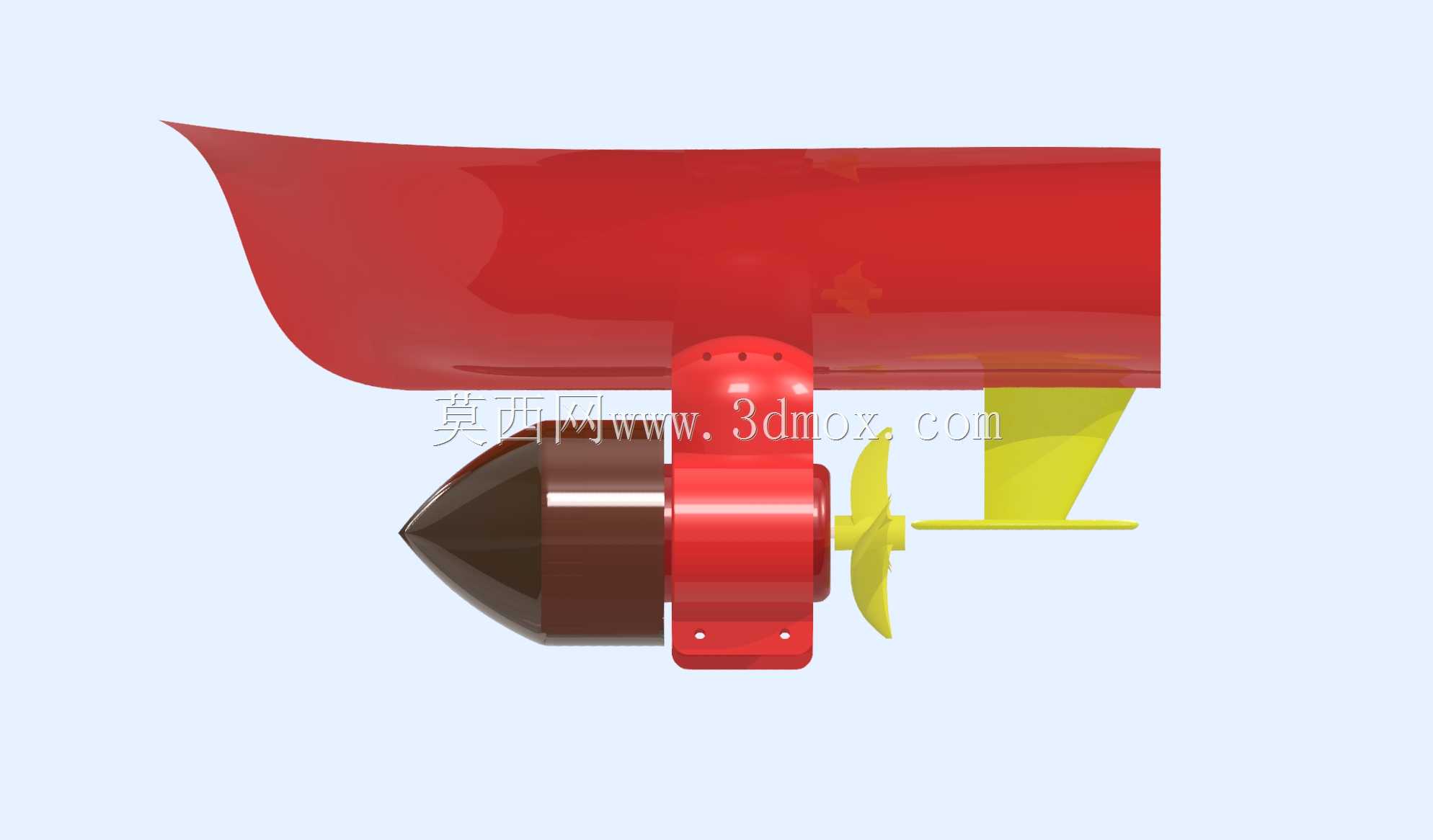

　　针对近岸浅水作业的场景，舱体底部的推进器安装位置做了抬高处理，螺旋桨最下端比舱体底部最低点高出5毫米左右，在水深较浅的区域航行时，即使舱底蹭到水底的泥沙或者石块，也不会直接磕碰螺旋桨，能有效保护推进部件不受损坏。舱体的首部做了上扬设计，在低速航行时能有效减少上浪，避免水花溅入舱内，即使在小幅加速状态下，首部的压浪结构也能将水流导向两侧，不会出现水流漫过舱盖的情况。
