集成热泵光伏系统的双单元住宅建筑结构

　　这套三维建模内容围绕双单元多层居住建筑展开，核心是将空气源热泵、屋面分布式光伏系统与建筑本体做深度集成设计，覆盖了建筑围护结构、室内空间布局、能源设备安装位、室外场地衔接的全维度结构表达。从实际应用场景来看，这类集成设计主要针对夏热冬冷地区的分户式居住建筑，解决常规住宅采暖、生活热水供应能耗偏高，屋面空间闲置未利用的问题，同时通过围护结构的热工优化，降低建筑整体冷热负荷，匹配分布式光伏的自发自用场景，实现户用能源的部分自给。

　　从设备实际用途维度拆解，模型中集成的多组热泵单元分别承担不同功能：靠近厨卫管井位置的热泵机组对接生活热水储水模块，替代传统燃气热水器或电热水器，全年提供稳定的生活热水；靠近设备阳台的热泵机组对接户式空调末端，替代传统分体式空调的室外机，实现夏季制冷、冬季采暖的功能；屋面铺设的光伏组件通过支架固定在南向屋面，避开屋面通风口、检修通道的位置，所发电量优先供给建筑内热泵机组、照明及家用插座负荷，余电可接入市政电网。围护结构部分采用带热涂层的三层玻璃窗，窗框做断桥隔热处理，外墙保温层厚度按严寒地区外围护结构热工要求设置，减少室内外热量传递，降低热泵系统的运行负荷。

　　产品功能特性上，整套系统做了多维度的耦合设计：首先是负荷匹配，建模阶段先通过逐时负荷计算，确定不同季节建筑的冷热需求、生活热水需求峰值，再匹配对应制热量、制冷量的热泵机组，同时根据屋面可利用面积计算光伏装机容量，确保光伏出力曲线与热泵日间运行负荷有较高的重合度，提升光伏自发自用比例。其次是安装空间的预留，模型中所有设备的安装位都预留了检修操作空间，热泵机组周边预留不小于600mm的检修通道，屋面光伏支架最低点距离屋面完成面不小于300mm，满足屋面排水、后期组件清洁及屋面检修的需求，管线走向全部沿建筑预留的管井布置，避免管线外露影响建筑外立面效果。三层玻璃窗的热涂层设置在中空层的第二面，兼顾夏季太阳辐射阻隔与冬季室内热量留存，窗框与墙体连接处做保温密封处理，杜绝热桥效应。

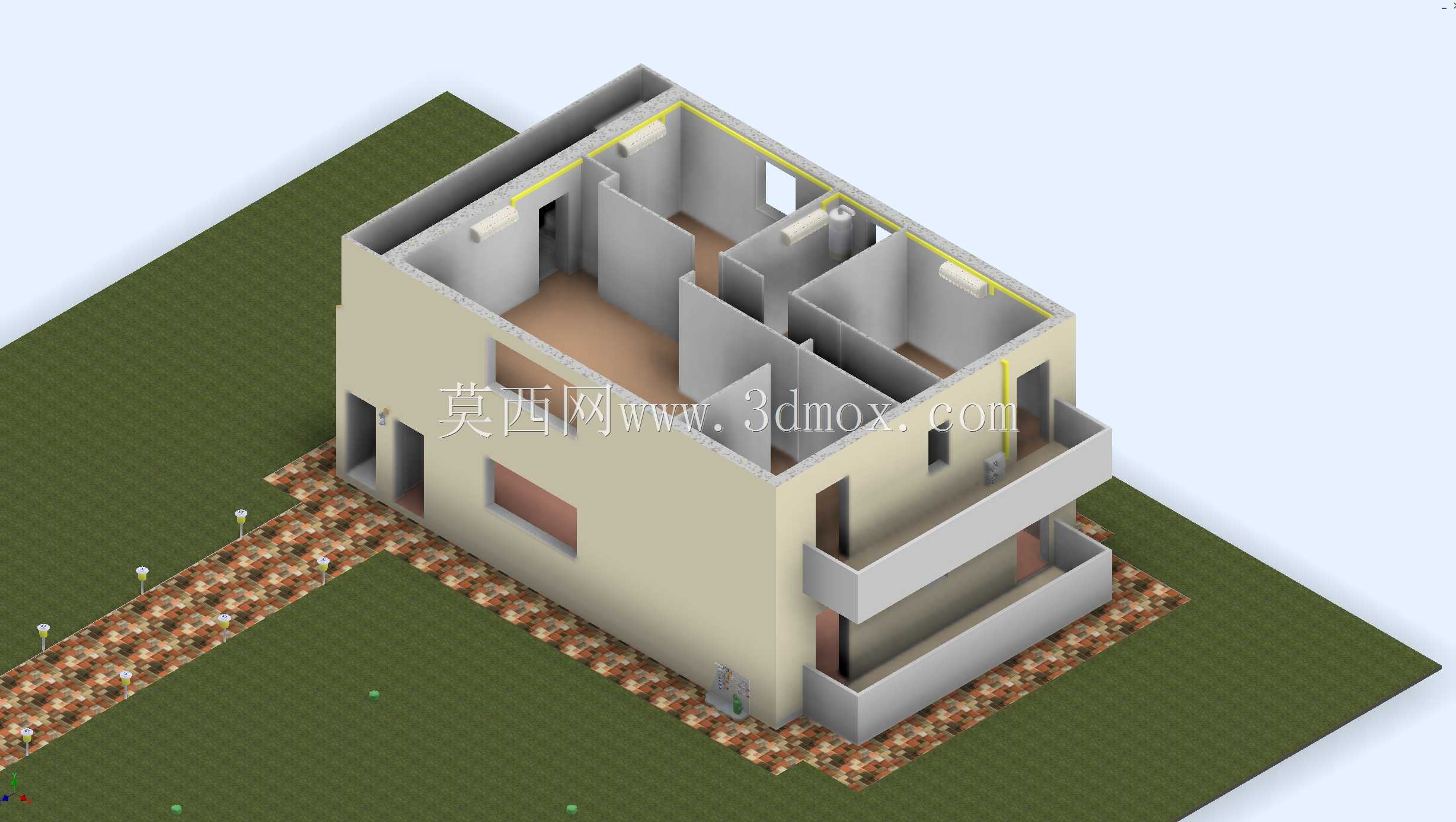

　　设计思路层面，建模过程遵循建筑本体节能优先、能源系统匹配优化的逻辑，先完成建筑主体的空间布局：双单元户型每层设置两户独立空间，每层划分起居、卧室、厨卫、阳台功能区，墙体定位严格遵循住宅设计规范的空间尺寸要求，户内隔墙采用轻质隔墙材料，减少结构自重；之后完成围护结构的热工设计，确定外墙保温、窗户、屋面保温的参数，计算得到建筑全年逐时冷热负荷；再根据负荷参数选型热泵机组，确定机组的安装位置、管线走向；最后在屋面可利用区域布置光伏组件，匹配逆变器、并网柜的安装位置，确保所有设备与建筑结构不冲突，同时满足运行、检修的空间要求。

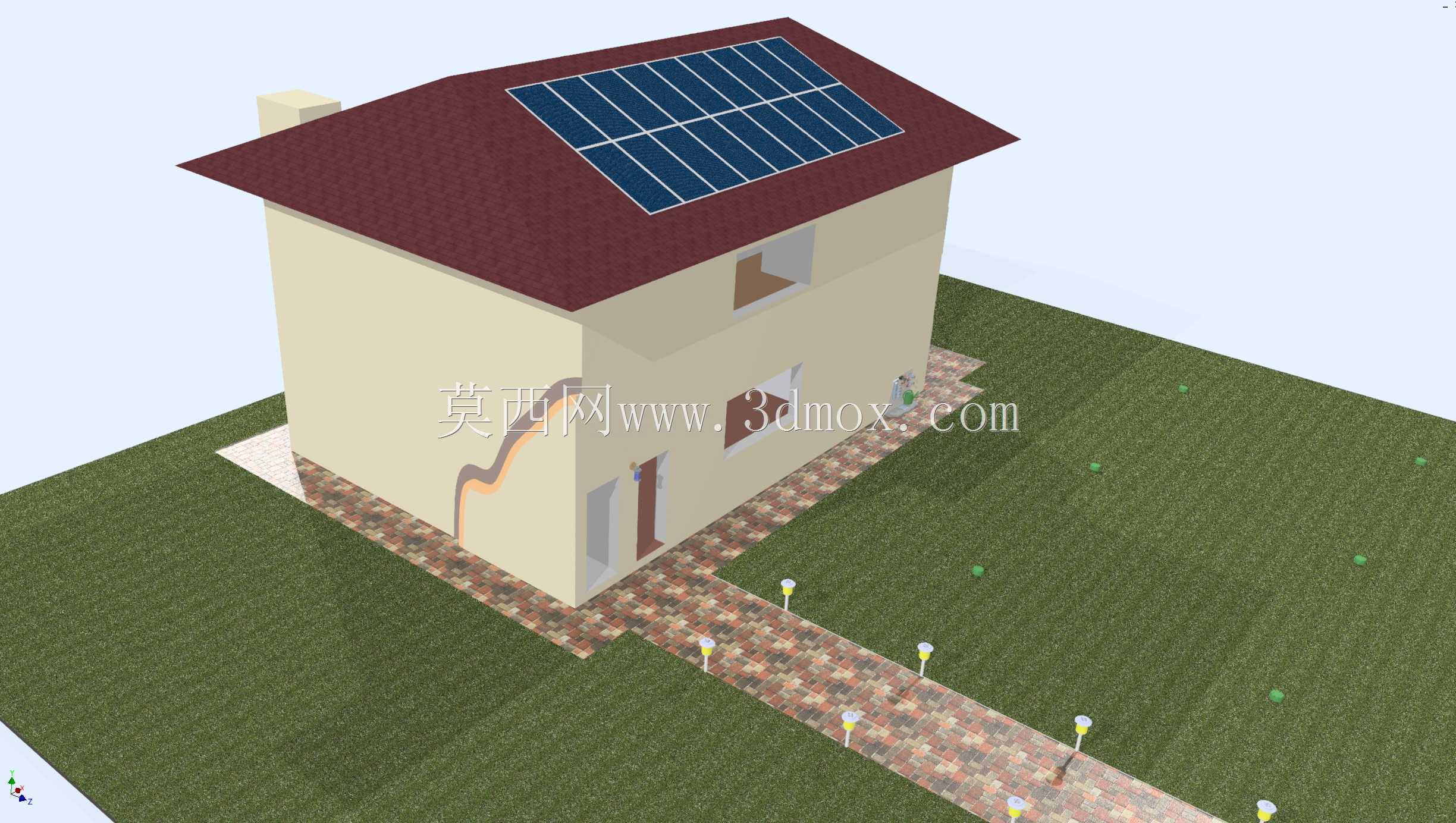

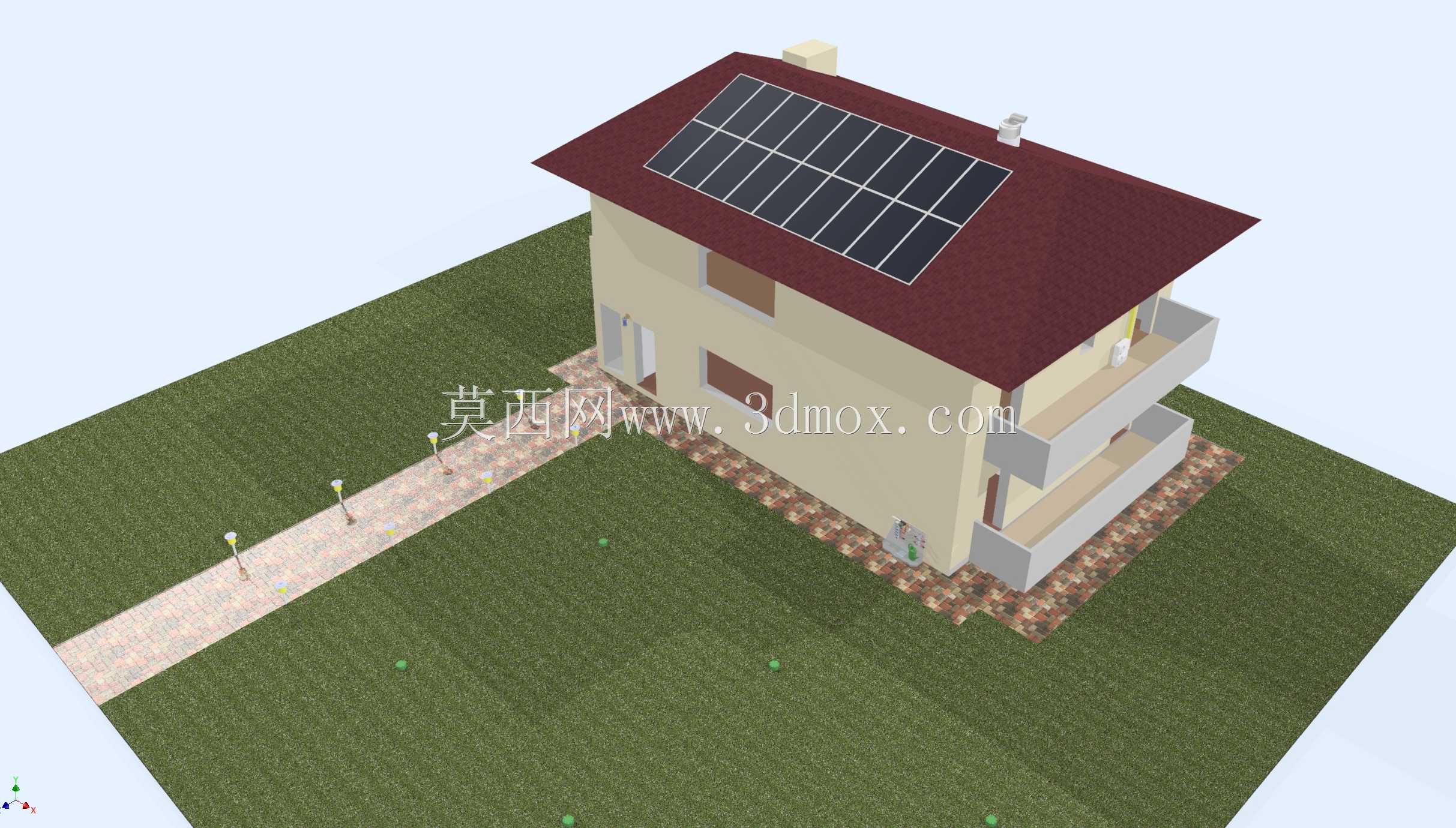

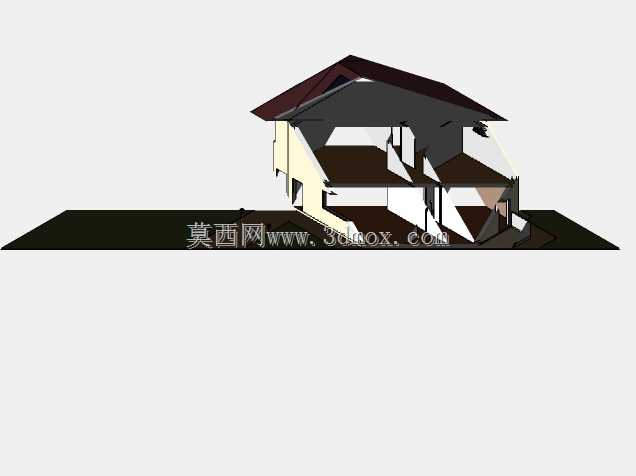

　　外形尺寸与安装边界方面，模型中建筑主体为两层双单元结构，整体面宽12.6m，进深8.4m，首层层高3.2m，二层层高3.0m，建筑总高度（含屋面女儿墙）7.8m；室外场地沿建筑南侧、东侧设置入户步道，步道宽度1.2m，周边预留绿化种植区域，场地坡度设置为0.5%，坡向场地周边排水口。热泵机组单台尺寸为900mm600mm1200mm，分别安装在一层北侧设备平台、二层南侧阳台预留设备位，设备平台做100mm高的混凝土反坎，预留冷凝水、排水接口；屋面光伏组件采用1660mm990mm的常规户用组件，共布置12块，支架采用铝合金材质，倾角设置为30度，匹配项目所在纬度的最佳发电倾角，组件边缘距离女儿墙距离不小于1m，满足屋面防风、检修的安全要求。三层玻璃窗单樘最大尺寸为1800mm1500mm，采用断桥铝窗框，中空层填充氩气，整窗传热系数控制在1.2W/(㎡·K)以下，窗户安装时窗框与墙体缝隙采用发泡聚氨酯填充，外侧打耐候密封胶，确保气密性与水密性满足住宅外窗要求。整个建模过程中，所有构件的定位、尺寸都严格对接实际施工的安装要求，没有出现设备与结构冲突、检修空间不足、管线无法布置的问题，可直接用于建筑节能方案展示、户用能源系统选型参考、施工交底的三维可视化辅助。
