模块化六叶螺旋轴流散热风机结构

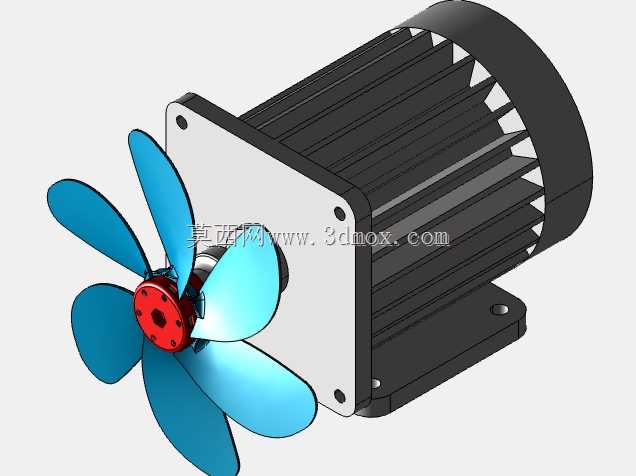

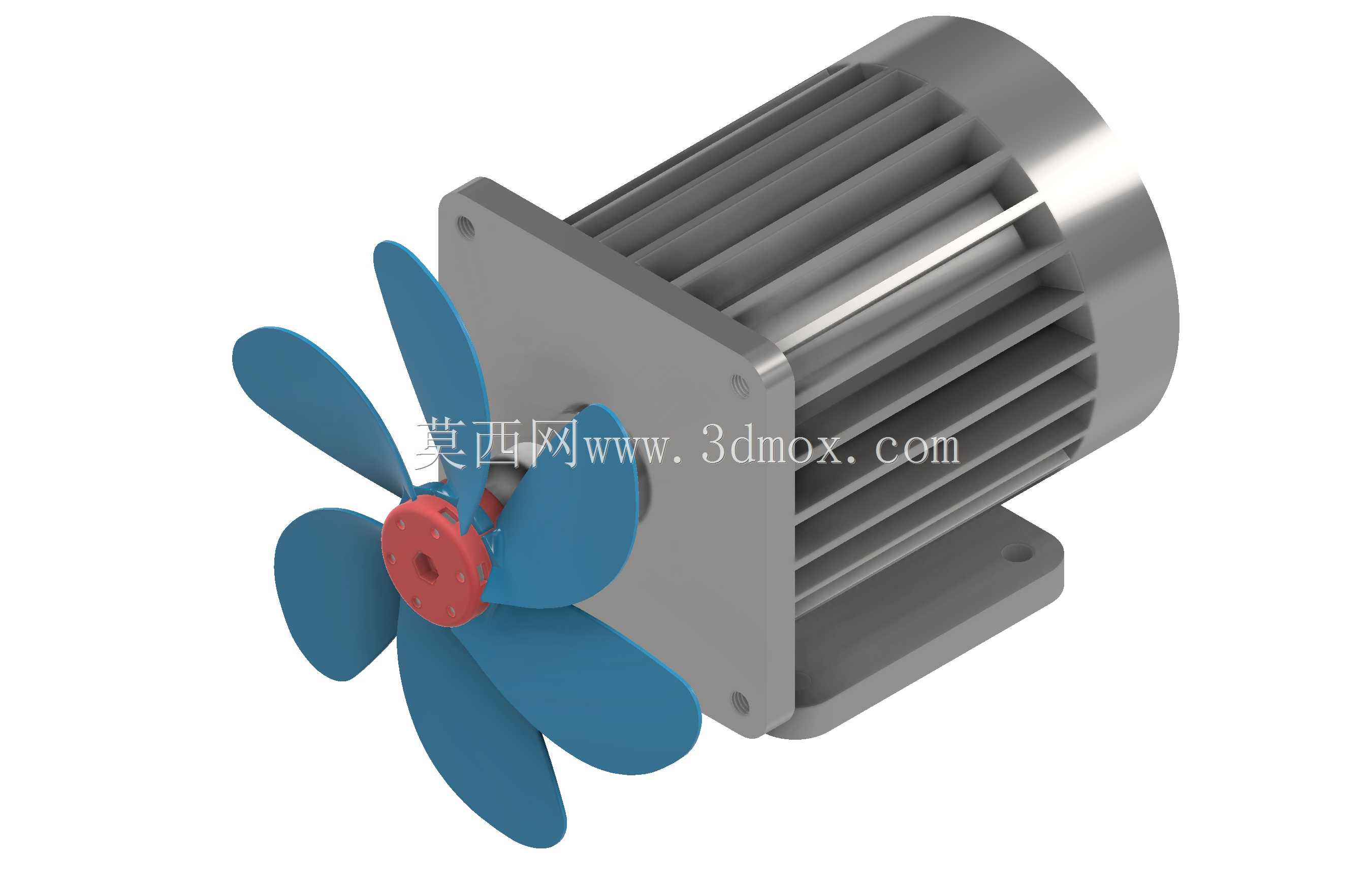

　　在工业电控柜、小型动力机组、嵌入式电源模块这类需要持续风冷散热的场景里，散热风机的适配性往往直接决定整套设备的连续运行稳定性，这款带六片螺旋叶片的模块化风机，就是针对紧凑安装空间下的定向风冷需求做的结构设计。先从安装边界说起，整个组件的安装基准是后端电机的方形法兰面，法兰四个角预留了沉头安装孔，孔位间距匹配常规小型异步电机的安装标准，不需要额外做转接板就能直接固定在设备的安装面板上，电机本体的散热筋沿轴向平行排布，既保证了电机自身运行时的热量散出，也不会额外增加径向的安装尺寸，整套组件的轴向总长度控制在常规100W级风冷电机的适配范围内，不会因为加装风叶出现超出设备内部安装腔的问题，底部的一体式安装脚可以作为辅助固定位，在有振动的工况下能额外增加固定点，避免长期运行出现连接松动。

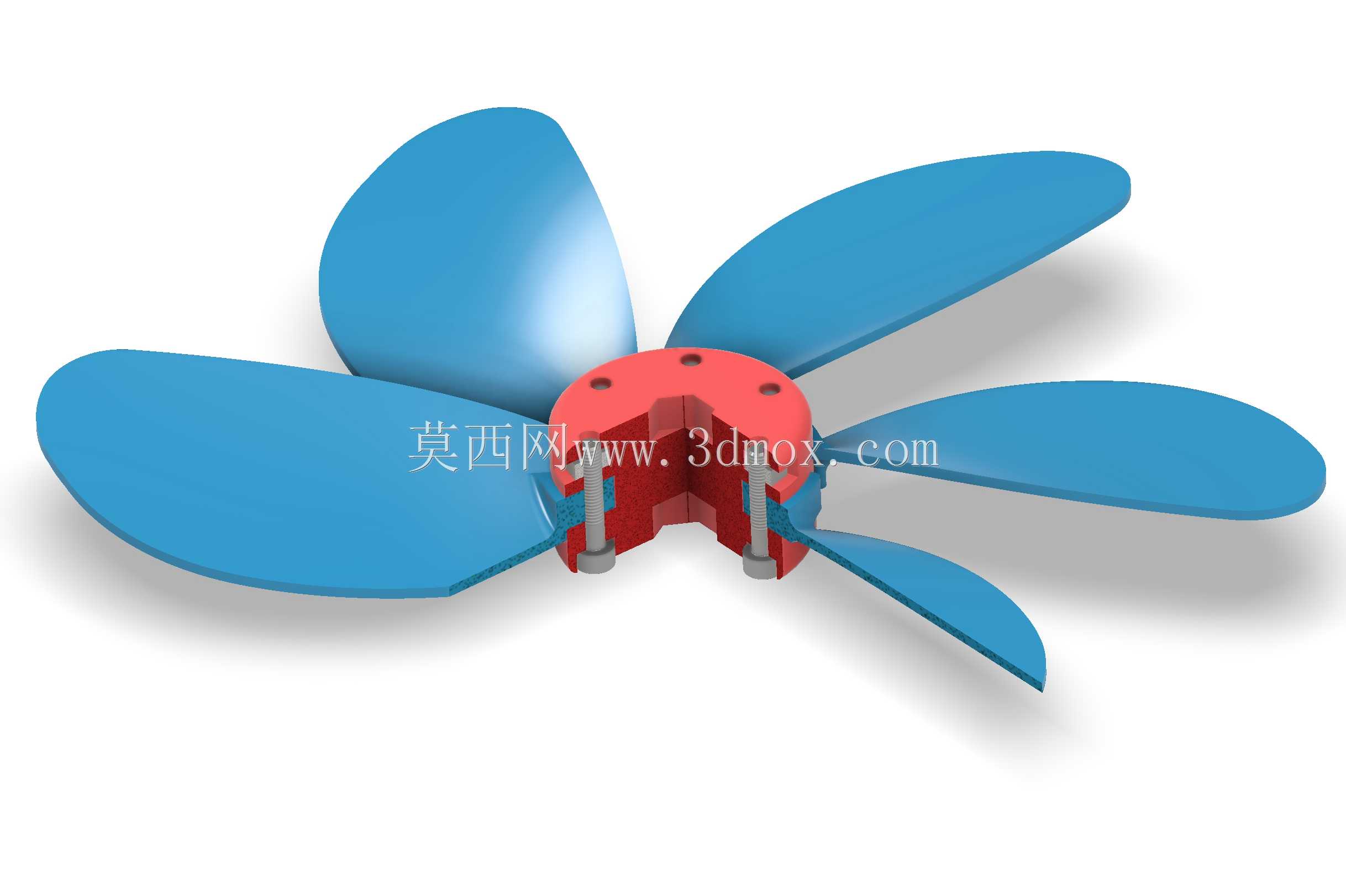

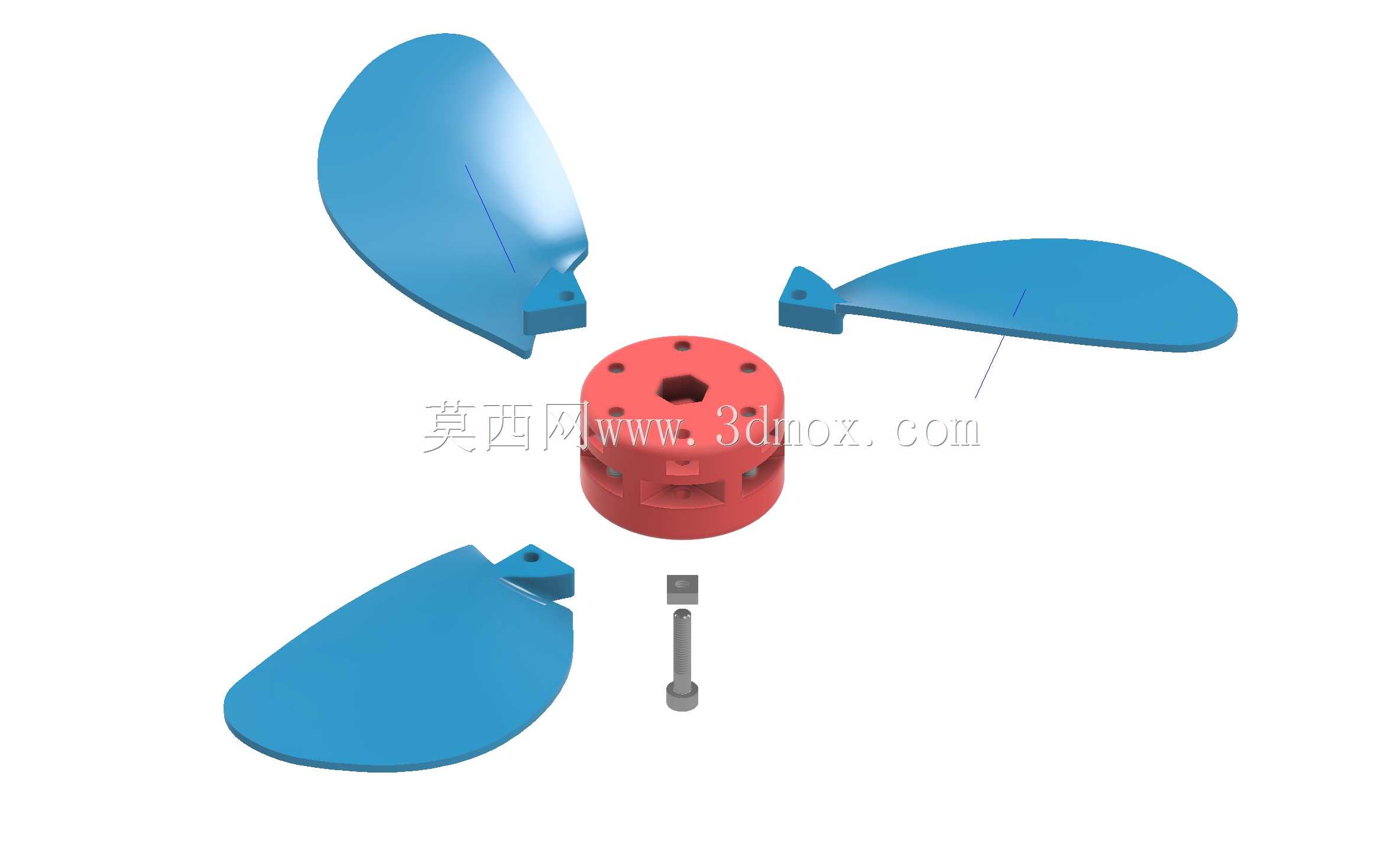

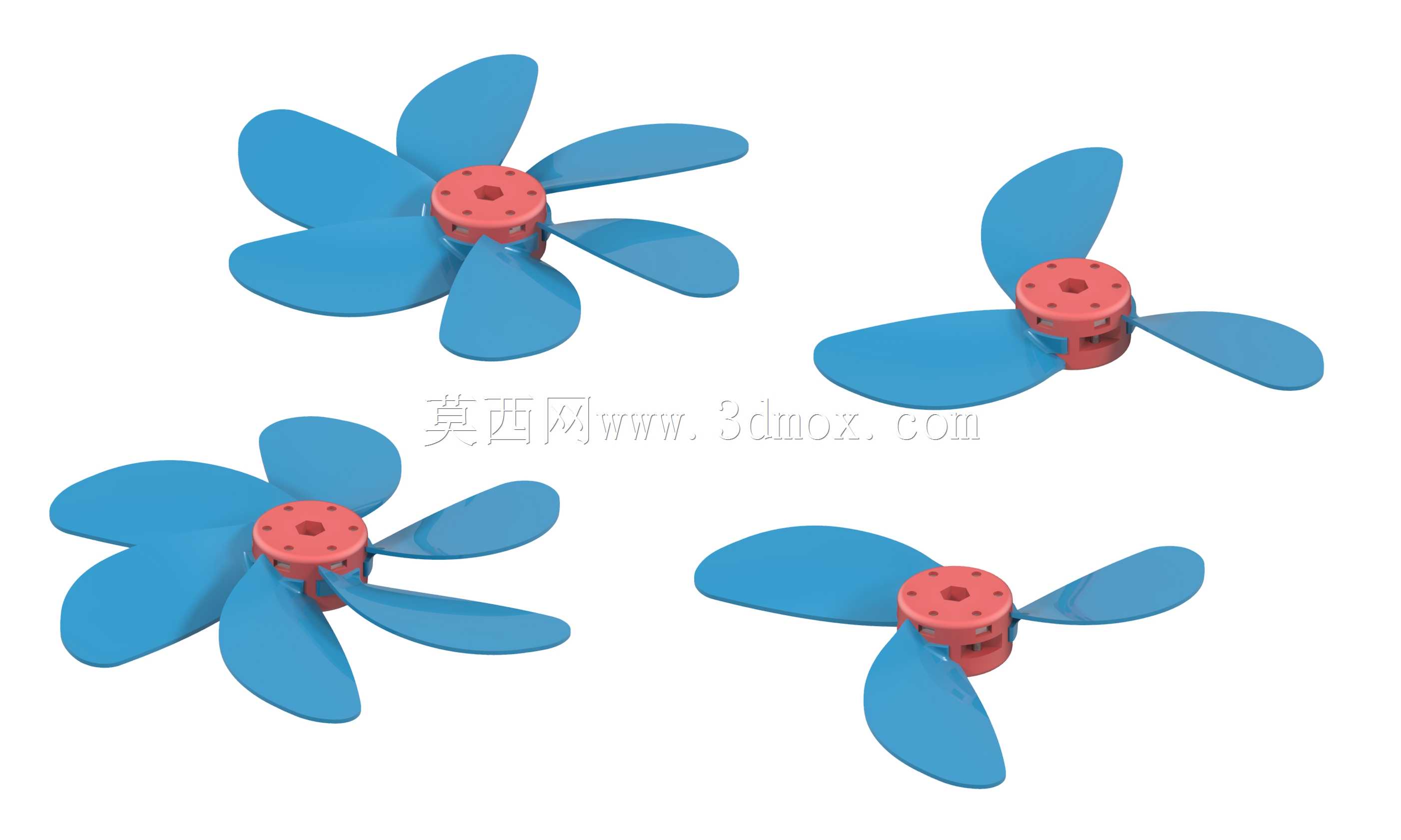

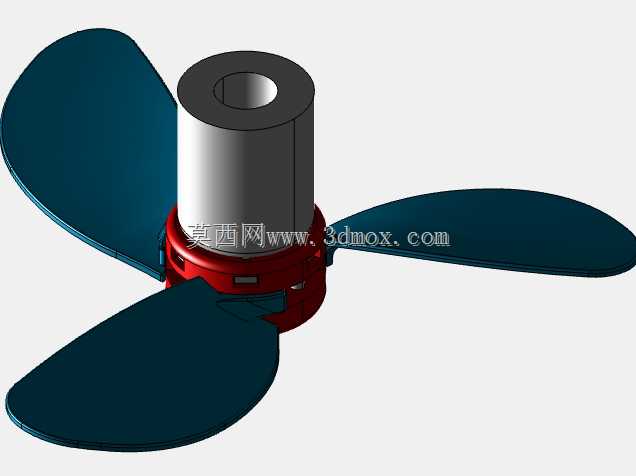

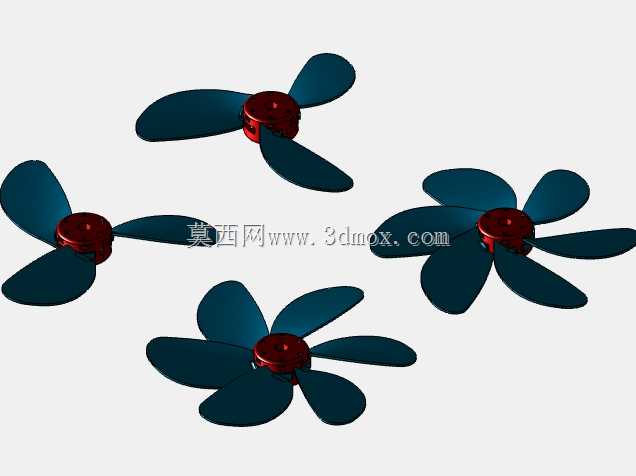

　　风叶部分采用六叶螺旋构型，和常规三叶、四叶的轴流风叶相比，相同转速下能输出更均匀的风场，不会出现低频风噪叠加的问题，叶片的翼型是等变螺旋角设计，从叶根到叶梢的扭转角度逐步过渡，叶根部分的安装角更大，能靠近电机端盖的位置就带动气流流动，减少电机端盖处的散热死区，叶梢部分的安装角收窄，能降低叶尖的涡流损耗，在相同输入功率下能提升约12%的有效风量。叶片和轮毂的连接采用嵌入式卡位结构，轮毂上的六个卡槽和风叶根部的定位凸台完全贴合，不需要额外打胶或者螺丝固定，装配时只需要对准卡位压入即可，后期如果出现单个叶片损坏，不需要更换整个风轮，单独替换对应叶片就能恢复使用，大幅降低后期维护的配件成本。轮毂中心的轴孔采用D型切面设计，和电机输出轴的D型轴段完全匹配，能传递更大的扭矩，不会出现长期正反转运行后轴孔打滑的问题，轴孔端面的红色挡圈是轴向定位结构，装配到位后挡圈会卡入电机轴的定位槽内，避免风机运行过程中风轮沿轴向窜动，刮擦到后方的电机端盖或者前方的防护网罩。

　　实际应用中，这款风机可以直接替换同安装尺寸的常规轴流风机，不需要改动原有设备的风道结构，六叶结构带来的均匀出风，能覆盖后方变压器、功率模块这类发热元件的整个散热面，不会出现局部风量不足导致的元件过热问题。设计过程中特意做了动平衡配重考量，每个叶片的重量公差控制在0.5g以内，装配后整体风轮的动平衡等级达到G6.3标准，在1500转的额定转速下运行时，不会出现明显的振动传递，不会影响设备上其他精密元件的正常工作。叶片的前缘做了小圆角钝化处理，不会像锐边叶片那样在运行中容易磕碰损坏，也能减少装配过程中划伤操作人员的风险。从气流组织的角度看，螺旋叶片的导风方向是沿轴向直吹，不会产生明显的径向散射风，能让气流全部顺着预设的风道流向发热元件，避免风量在设备内腔无序流动造成的风压损失，在风道长度不超过300mm的场景下，出风口的有效风压能满足大部分中小功率电气设备、小型动力装置的散热需求。另外整个组件的模块化设计，让电机和风叶可以拆分存储和运输，相比一体式的风机结构，能减少约30%的包装体积，运输过程中也可以分别做缓冲防护，避免风叶被挤压变形。
