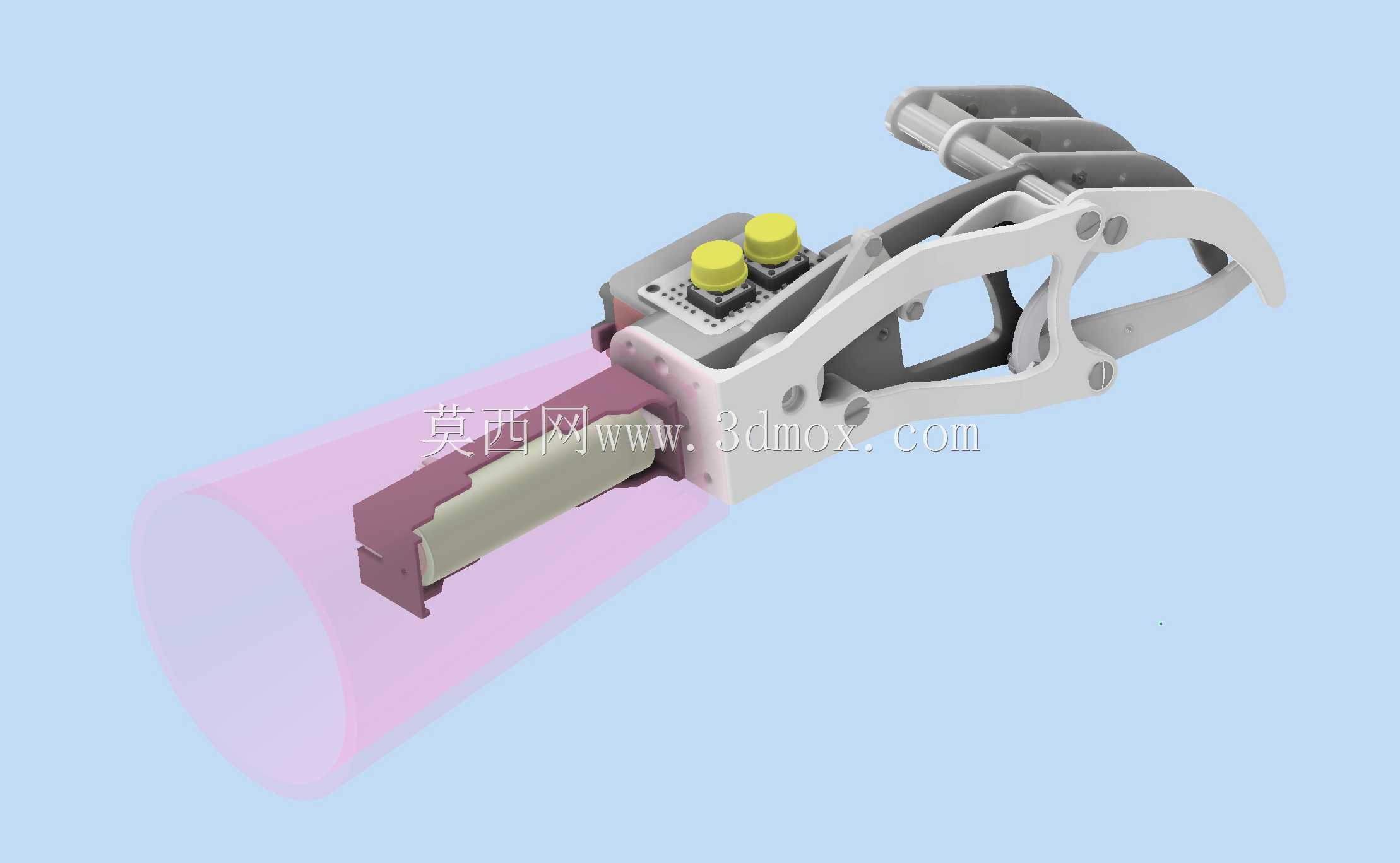

低成本可3D打印肌电控制机械手假肢结构

　　这款仿生机械手假肢的设计初衷，是面向欠发达地区肢体缺损人群的康复辅具需求，打破传统商用假肢价格高昂、维护成本高的普及壁垒，所有结构件均可采用桌面级FDM3D打印设备加工，适配ABS、PETG等常规工程塑料耗材，无需高精度工业级打印设备即可完成制作，大幅降低了辅具的获取门槛。从实际应用场景来看，该结构可适配前臂截肢用户的日常使用需求，覆盖抓握水杯、持握餐具、捡拾物品、操作小型工具等绝大多数日常生活动作，不需要复杂的定制化适配流程，用户可根据自身残肢尺寸调整安装套筒的参数，完成快速组装调试。

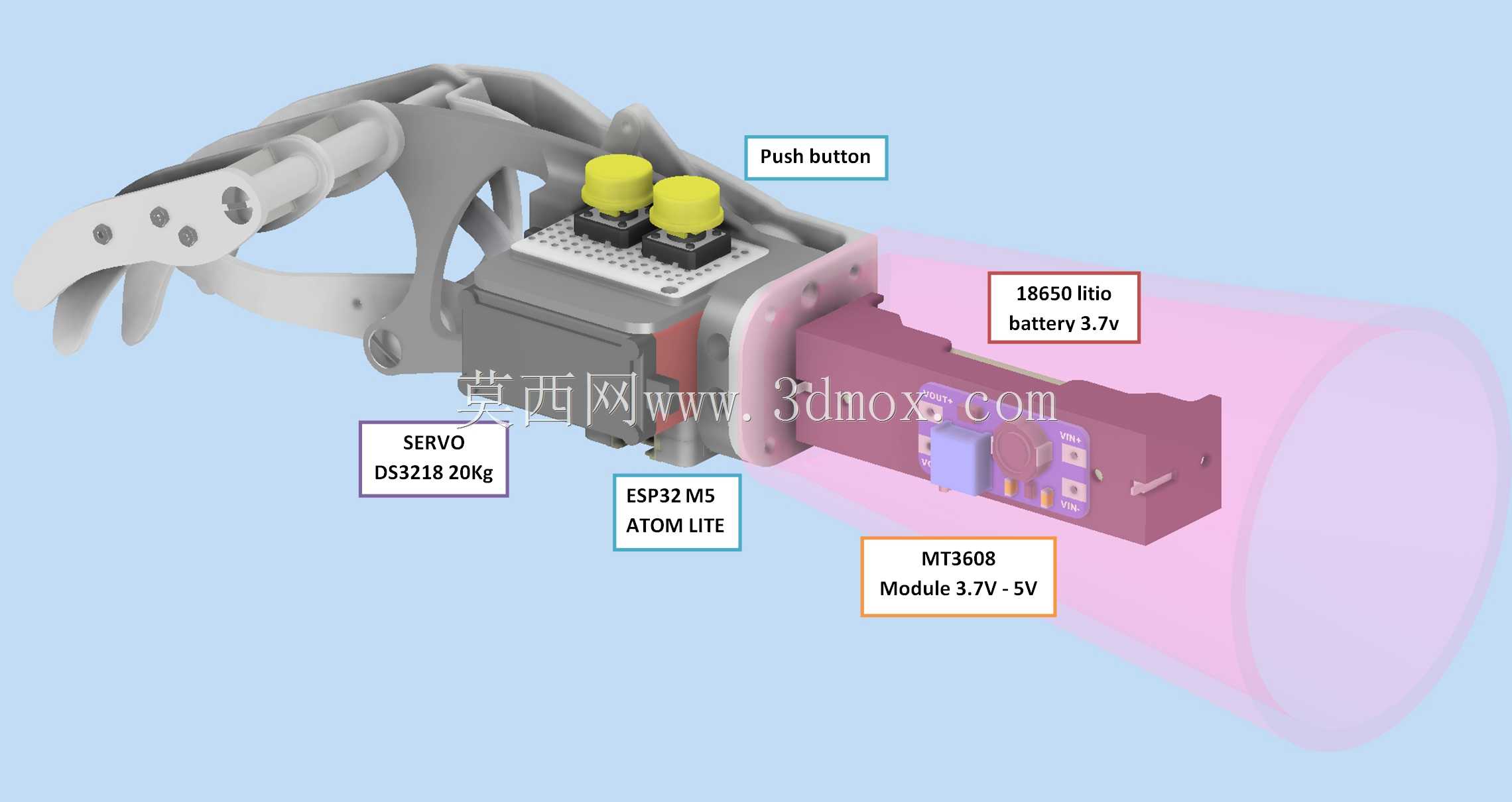

　　结构设计上采用了欠驱动的连杆传动方案，单根伺服电机即可驱动整根手指的弯曲动作，配合指节处的扭簧复位结构，实现类似人手的自适应包络抓握，不需要为每个指节单独配置驱动单元，既压缩了整体制造成本，也降低了控制系统的复杂度。手指关节处的铰接孔预留了0.2mm的装配间隙，打印完成后仅需简单去除支撑毛刺即可完成组装，不需要额外的铰制孔加工工序，非专业人员也可参照装配关系完成整机组装。驱动单元选用20Kg扭矩的金属齿舵机，安装位预留了标准的25T舵机盘连接孔位，可直接适配市面上绝大多数通用型号的数字舵机，不需要定制转接零件。控制部分集成了肌电信号采集电极、主控单元与锂电池供电模块，所有电子元件均采用模块化安装设计，每个模块都预留了独立的安装卡槽，接线走线路径在结构设计时就做了内嵌式线槽规划，避免走线外露干扰手指动作，也能降低日常使用中线路被拉扯损坏的概率。

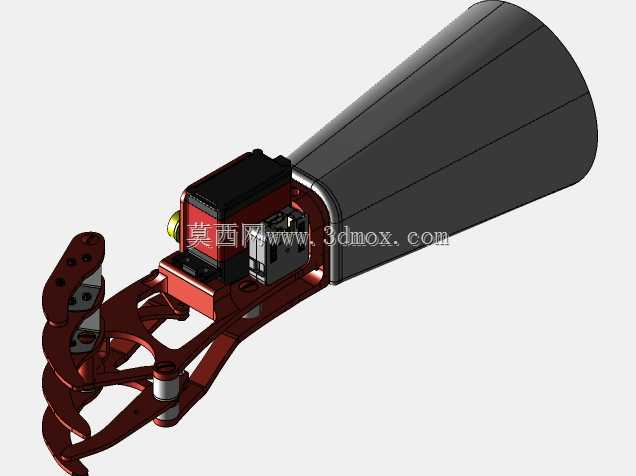

　　安装边界方面，残肢连接套筒采用渐变锥度设计，可适配不同直径的前臂残肢，套筒内壁预留了柔性衬垫的粘贴空间，用户可根据自身佩戴舒适度添加海绵或者硅胶衬垫，提升长时间佩戴的贴合度。整机重量控制在300g以内，不会给残肢造成额外的负重负担，佩戴时的受力点分散在残肢的软组织区域，避免局部应力集中造成的压疮问题。动作控制逻辑上，通过采集残肢表面的肌电信号识别用户的动作意图，可实现张开、闭合两种基础抓握模式，配合指节的自适应结构，可适配不同外形的被抓持物体，抓持力可通过舵机扭矩参数进行调整，避免抓持易碎物品时用力过大造成损坏。

　　从结构强度验证角度，所有受力连杆的厚度均做了针对性加强，舵机安装位采用了双层支撑板结构，避免舵机大扭矩输出时造成安装座开裂，日常使用中的常规碰撞、摔落都不会造成结构件断裂，即使出现零件损坏，也可单独打印损坏的零件进行更换，不需要重新制作整只假肢。手指的指腹位置预留了防滑贴片的安装槽，可粘贴橡胶或者硅胶防滑垫，提升抓握光滑物体时的摩擦力，避免物品滑落。整机没有采用特殊的定制紧固件，所有铰接位置均采用标准M3螺丝螺母固定，用户可在本地五金店轻松采购对应的装配零件，不需要等待特殊定制零件的物流周期。

　　不同于传统假肢采用的定制化接受腔方案，这款结构的连接套筒可通过参数化调整快速生成适配不同用户的尺寸模型，不需要专业的假肢取型流程，普通用户仅需测量自身残肢的周长与长度，即可调整对应的模型参数完成定制化打印，进一步压缩了辅具的适配成本。供电部分采用常规的小型锂电池，充电接口预留了通用的Type-C安装位，可直接用普通手机充电器完成充电，满电状态下可支持一整天的日常使用，不需要频繁充电。结构上做了一定的防水设计，电路板安装位预留了密封槽，可粘贴透明防水胶板实现简单的生活防水，满足日常洗手、雨天出行等场景的使用需求，不会因为短时间沾水造成电路损坏。
