多格方形塑料制冰托盘三维设计

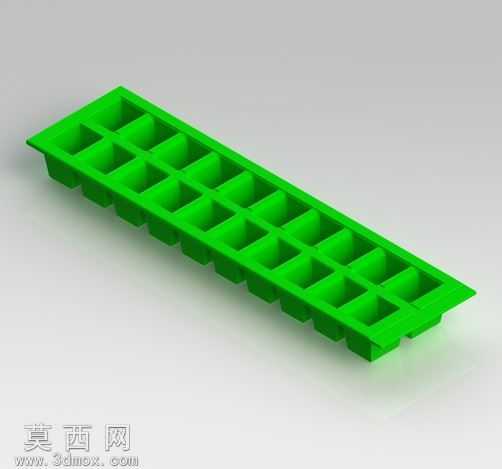

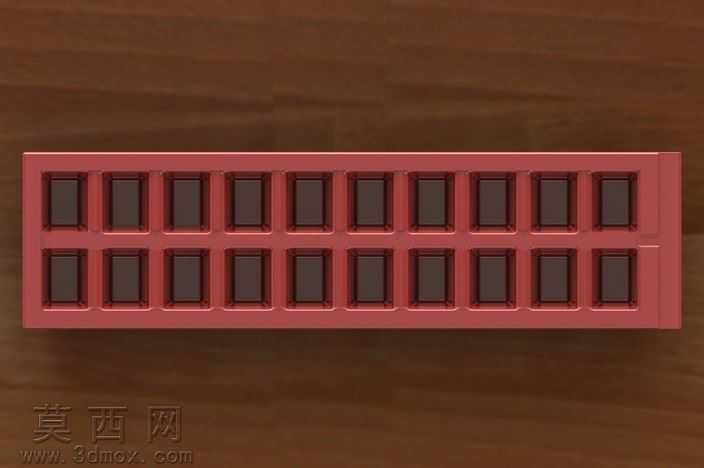

本作品为多格方形制冰托盘的三维建模设计，建模过程采用SolidWorks完成全参数化特征构建，首先绘制托盘整体外轮廓的矩形草图，通过拉伸凸台命令生成托盘的基底实体，再通过等距实体命令偏移出侧壁厚度，使用拉伸切除命令生成内部的空腔结构。针对托盘上均匀排布的二十个方形冰格，采用线性阵列特征完成批量生成，先绘制单个冰格的腔体草图，设定好冰格的拔模斜度，保证注塑生产时的脱模顺畅，完成单个冰格的切除特征后，分别沿托盘的长度、宽度方向设置对应的阵列间距与实例数量，一次性生成所有冰格腔体，大幅提升建模效率。托盘底部设计有对应每个冰格的凸起支撑筋，既可以提升托盘整体的结构强度，避免盛放液体时发生形变，也能让冰格底部与放置平面留有微小间隙，方便冷冻后脱模取冰，侧壁边缘做了加厚翻边处理，提升手持搬运时的结构刚度，所有棱边位置均添加了圆角特征，避免尖锐边角造成使用划伤，同时优化注塑成型时的熔体流动路径，减少应力集中问题。材质渲染阶段选用食品级PP塑料材质，调整材质的漫反射颜色为鲜亮的绿色，设置合适的粗糙度参数模拟哑光塑料的质感，添加轻微的环境反射效果让模型更具真实感，场景中搭建了浅灰色的无缝背景平面，布置三点式照明光源，主光源从侧上方打亮模型主体，补光源弱化阴影区域的死黑，轮廓光勾勒托盘的边缘轮廓，最终渲染出清晰展示模型结构的效果图。设计过程中充分考虑日用品的使用需求，冰格的单格容积经过测算符合常规冰块的使用尺寸，托盘整体长宽比例适配家用冰箱冷冻层的搁板尺寸，壁厚设定兼顾结构强度与塑料用量控制，拔模角度严格遵循注塑工艺要求，所有特征均保留完整建模历史，方便后续根据需求调整冰格数量、整体尺寸等参数，可直接用于注塑模具的结构设计参考，也可用于3D打印制作功能验证样件。
