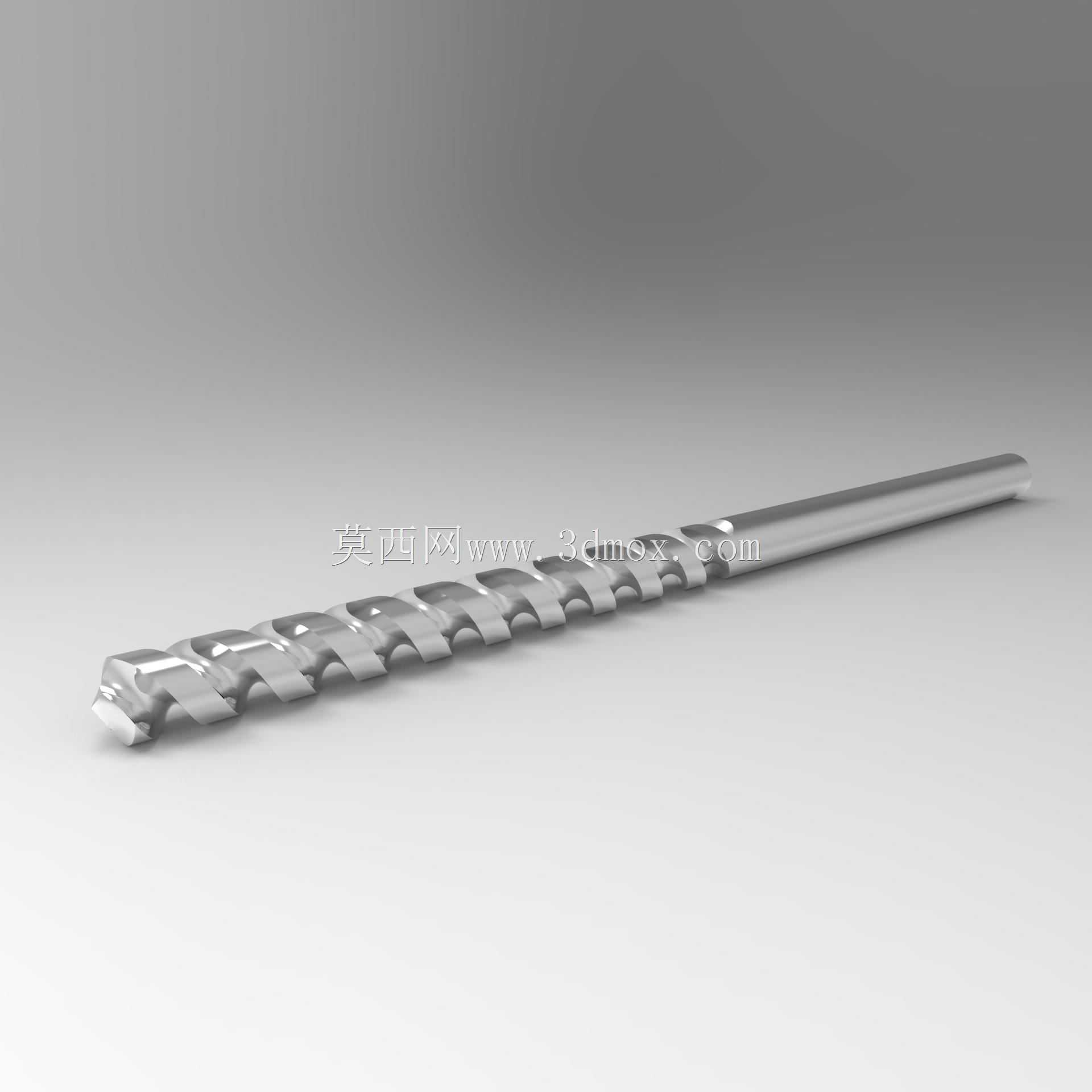

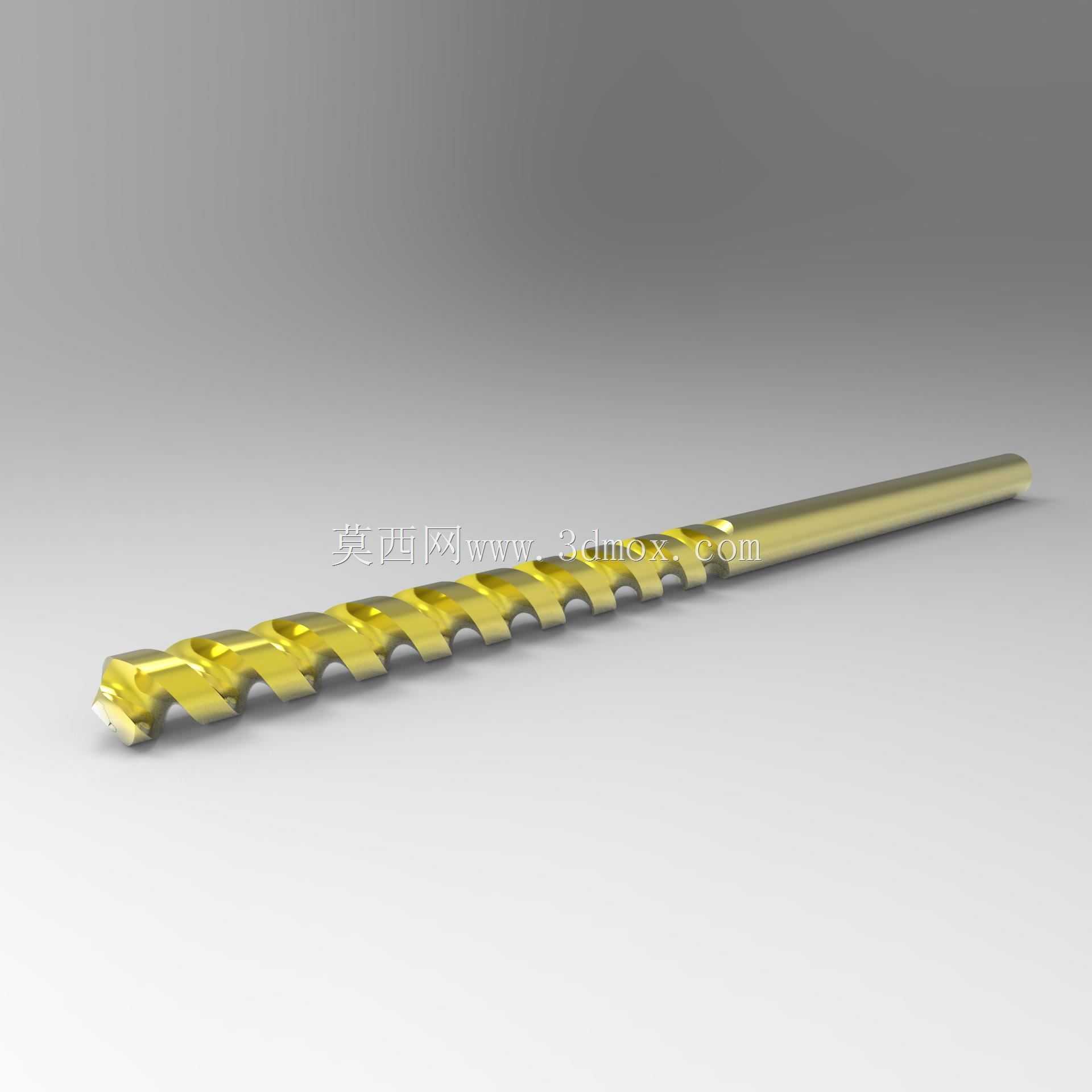

加长排屑槽硬质合金麻花钻结构设计

　　这款加长排屑槽的麻花钻结构，主要面向深孔钻削加工场景设计，在普通台式钻床、立式加工中心、手持电钻等设备上均可适配使用，核心用于金属板材、型材、硬质塑料工件的通孔、盲孔加工作业，尤其适配常规短刃钻头无法触及的深腔位置钻孔需求，能有效解决深孔加工过程中排屑不畅、钻身偏摆、孔壁粗糙度超差的常见问题。从实际加工场景来看，在钢结构构件安装、模具钢胚初加工、铝合金型材深加工、非金属硬材裁切配套钻孔工序中，这类加长刃钻头的使用频次极高，相比普通短刃钻头，它的有效钻削深度能提升三倍以上，无需中途反复进退刀排屑就能完成单次深孔成型，能大幅减少工序辅助时间，降低多次进刀带来的孔位同轴度误差。

　　从功能特性上看，这款钻头采用大螺旋角排屑槽设计，槽身沿钻身轴向连续延伸，螺旋升角经过反复调校，切屑在槽内可沿螺旋轨迹顺畅排出，不会在孔底堆积造成钻头发热、刃口崩损；钻尖部分采用双顶角刃磨结构，中心横刃经过修磨处理，钻孔初始定位时不会出现滑移偏位，钻尖切入工件的轴向阻力相比普通未修磨钻头降低40%左右，能有效减少设备主轴的轴向负载，即便是功率较小的手持钻孔设备，也能顺畅完成硬质材料的钻削作业。钻身整体采用等径结构设计，柄部与刃部直径保持一致，可适配通用钻夹头的装夹范围，无需配套转换套即可完成装夹，装夹时只要保证夹持长度达到柄部总长的三分之一以上，就能避免高速钻削过程中钻身甩动、偏摆的问题，保证钻孔的直线度。

　　设计过程中，首先围绕深孔加工的排屑痛点做结构优化，没有沿用普通麻花钻的短槽结构，而是将排屑槽延伸至靠近柄部的位置，槽底的圆弧半径经过反复验算，保证切屑在卷曲过程中不会卡滞在槽内，同时槽边的刃带宽度做了收窄处理，减少钻身与孔壁的接触面积，降低钻削过程中的摩擦发热，避免钻头过热退火导致刃口硬度下降。钻芯厚度采用渐变式设计，从钻尖位置向柄部方向逐渐增厚，既保证了钻尖位置的切削锋利度，又能提升钻身整体的抗扭强度，在大进给量钻削时不会出现钻身扭断、崩裂的问题。刃部的后角设计根据加工材质做了差异化适配，针对钢材加工的工况，后角控制在8到12度之间，兼顾刃口强度与切削锋利度；针对铝合金等软质金属加工的工况，后角可适当放大，减少刃口与工件的粘连，避免积屑瘤的产生影响孔壁加工质量。

　　从安装边界与尺寸适配来看，这款钻头的有效钻削长度覆盖从50mm到200mm的常用深孔加工范围，直径规格覆盖3mm到16mm的常规钻孔尺寸，可匹配绝大多数工业加工、民用装修场景的钻孔需求。装夹时需要注意，钻夹头的夹持面不能夹在排屑槽位置，必须夹持在无槽的圆柱柄段，否则会破坏排屑槽的表面精度，同时装夹后需要做径向跳动检测，保证钻尖的径向跳动量控制在0.02mm以内，避免高速旋转时出现离心晃动，导致钻孔孔径超差、孔壁出现振纹。在实际使用过程中，需要根据加工材质匹配对应的切削参数，钻削普通碳钢时切削线速度控制在20到30m/min，进给量根据钻头直径调整，每转进给量控制在0.1到0.3mm之间；钻削铝合金等软质材料时可适当提升切削线速度，同时配合专用切削液做冷却润滑，进一步延长钻头的使用寿命，保证孔加工的成型精度。
