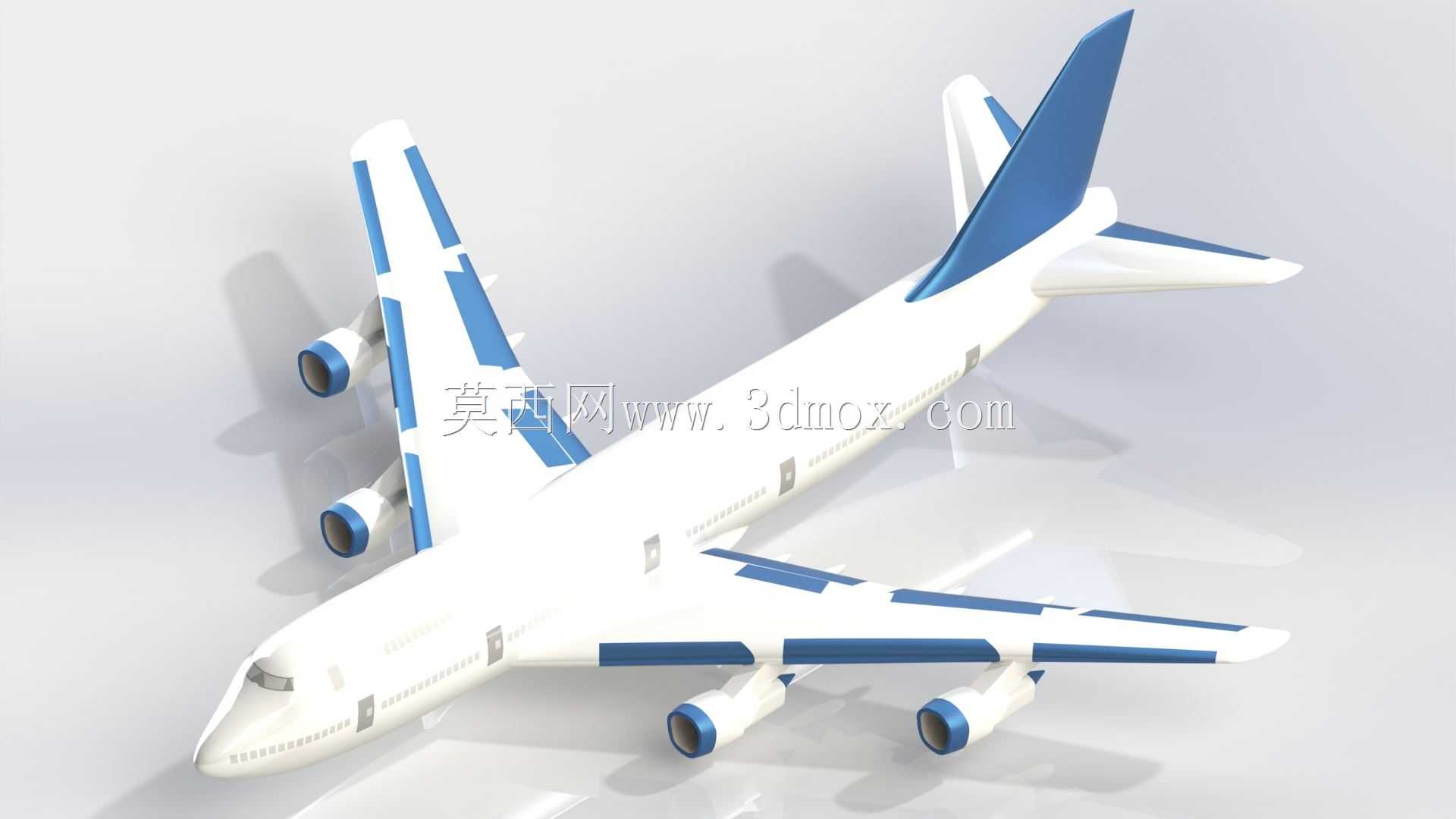

波音747宽体民用客机外观结构三维建模

　　在民用航空装备的结构设计与仿真验证环节，宽体客机的整机外观建模是开展气动布局校核、地面保障设备适配、客舱布局规划的核心基础载体，本次完成的波音747客机三维模型，完全围绕干线民航运输场景的实际工程需求搭建，覆盖了该机型最具辨识度的气动外形与结构特征。从实际应用场景来看，该模型可直接用于机场地面保障设备的适配性验证，比如廊桥对接位置的高度匹配、行李传送车的舱门对位、牵引车的牵引点位置校核，也可用于民航教学场景中的机型结构认知、客舱改装方案的前期布局推演，还能作为航空科普展项的数字孪生基础载体，支撑实体展陈模型的等比例缩放制作。

　　从产品功能特性来看，模型完整还原了波音747标志性的驼峰式上层客舱结构，这一结构是该机型区别于其他宽体客机的核心识别点，建模过程中严格遵循干线客机的气动外形逻辑，机头部位的雷达罩曲面弧度、驾驶舱风挡的倾斜角度、机身舷窗的排布间距都按照实际机型的比例关系搭建，机翼部分采用下单翼布局设计，四台发动机分别吊装于机翼下方的吊舱结构内，吊舱与机翼的连接挂架位置、发动机短舱的进气道与尾喷口曲面都做了连续顺滑处理，避免曲面断层影响后续气动仿真的网格划分质量。尾翼部分采用常规民用客机的悬臂式尾翼布局，垂直尾翼的后掠角度、水平尾翼的安装位置与机身的相对关系都符合实际机型的结构比例，机身尾部的APU辅助动力装置舱段外形也做了对应还原，保证整机外形的结构完整性。

　　设计思路上，建模全程采用自顶向下的骨架建模逻辑，首先搭建整机的基准轴线，确定机身总长、翼展宽度、垂尾高度、机身直径这些核心边界尺寸的比例关系，先完成机身主体的旋转曲面搭建，再依次叠加机翼、尾翼、发动机吊舱、起落架舱这些附属结构的曲面，所有曲面之间都做了G2连续顺滑处理，避免出现棱角突兀的问题，同时针对机身表面的舱门、舷窗、翼面接缝这些细节特征，采用实体切除与曲面偏移结合的方式制作，既保证了外观细节的还原度，也控制了整体模型的面数，避免后续导入仿真软件时出现运算负载过高的问题。

　　从外形尺寸与安装边界来看，模型按照等比例缩放的逻辑搭建，机身主体为等直径圆筒段加前后整流锥结构，机翼的后掠角度符合高亚音速客机的气动设计要求，襟翼、副翼的位置预留了后续做运动仿真的结构边界，发动机吊舱与机翼下表面的安装间隙符合实际机型的维护操作空间要求，垂尾的高度与机身长度的比例满足民航机场停机位的净空限制校核需求，起落架舱的位置与机身腹部的相对关系，可直接用于后续起落架收放机构的装配适配，机身侧面的前后货舱门、客舱门位置，可对接地面保障设备的接口尺寸校核，上层客舱的驼峰段曲面与主机身的过渡区域做了顺滑处理，不会出现曲面拼接的折角问题，保证整机外形的气动完整性。

　　在实际工程使用中，该模型可直接导入各类常用的三维仿真环境，开展气动流场的初步仿真计算，也可拆解为机身、机翼、尾翼、发动机几个独立模块，用于不同系统的单独设计验证，比如针对机翼部分可进一步开展燃油箱布局的结构设计，针对机身段可开展客舱座椅排布、货舱装载方案的布局规划，针对发动机吊舱部分可开展维护口盖的位置设计，完全覆盖民用客机前期设计阶段的各类外观验证需求，避免从零开始建模的重复工作量，提升结构设计阶段的工作效率。
