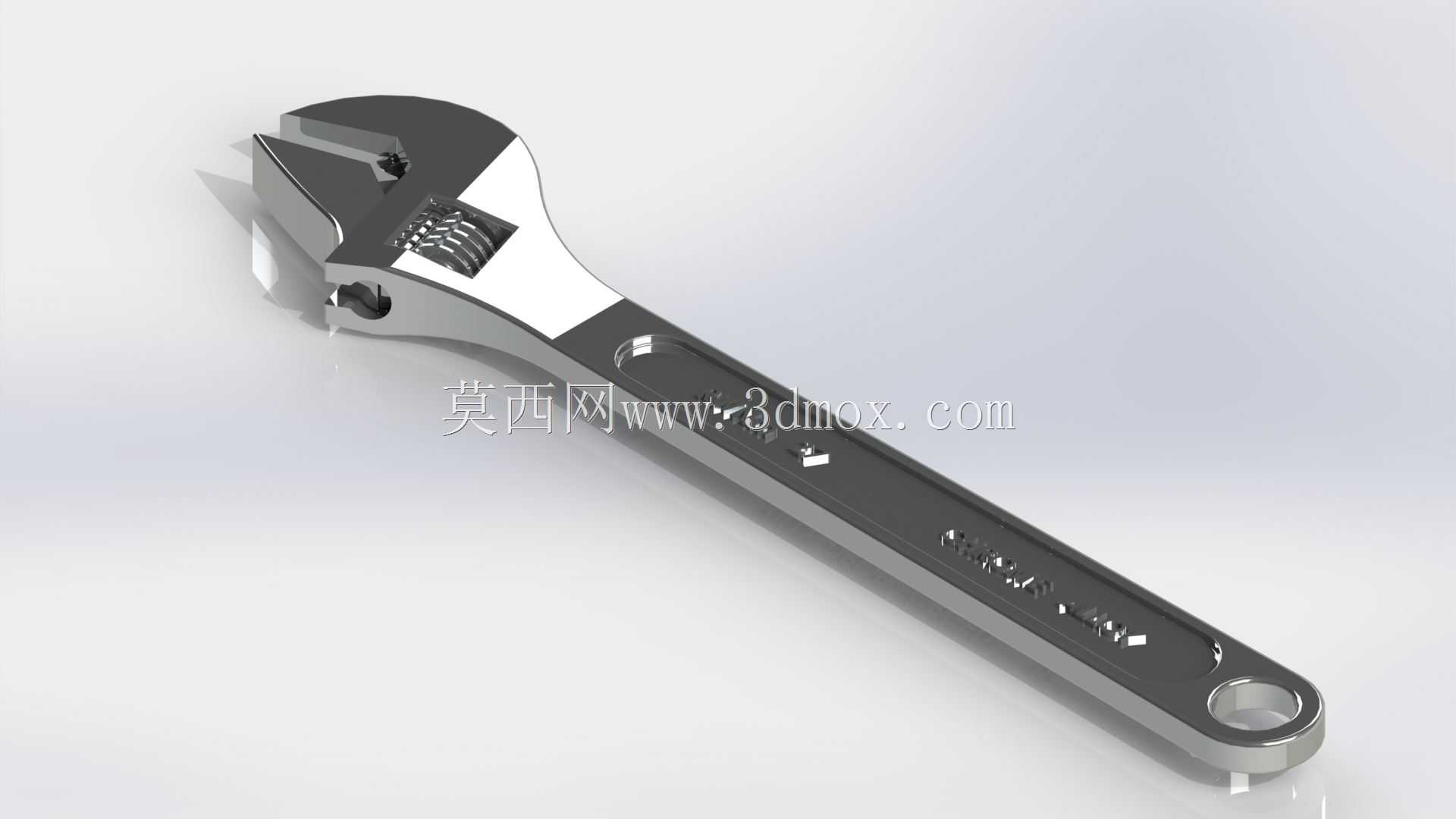

可调式活动扳手工业级手动工具结构

　　这款可调式活动扳手的结构设计完全围绕现场拆装作业的实际需求展开，首先从功能实现逻辑来看，其核心的可调钳口结构采用蜗轮蜗杆啮合传动，通过扳动手柄下方的蜗轮，即可带动活动钳口沿固定钳身的导向槽做直线位移，以此适配不同规格的六角头、方头紧固件，无需在作业时频繁更换对应开口尺寸的固定扳手，能大幅减少现场工具携带量，尤其适合户外抢修、设备维保这类工具携带受限的作业场景。从实际应用场景覆盖来看，这类扳手可适配从M6到M24左右的常规外六角紧固件，既可以用于普通民用设备的拆装维修，也能满足工业生产线上设备日常点检维护、小型机电设备装配、五金加工工位辅助装夹等多场景的使用需求，钳口的开口调节范围覆盖了绝大多数常规紧固件的对边尺寸，在没有配套套筒、

　　固定扳手的应急场景下，单把工具就能完成多数紧固、拆卸作业。在结构设计的细节考量上，固定钳身与活动钳口的啮合齿面做了贴合度优化，蜗轮与钳身底部的齿条采用小模数齿形设计，调节时的齿间间隙控制在极小范围，避免夹持紧固件时出现钳口打滑、晃动的问题，钳口的两个夹持面做了细微的网状滚花处理，能增大与紧固件接触面的摩擦力，即便是表面有轻微油污、锈蚀的紧固件，也能保证足够的夹持力矩，不会出现拧动时滑脱损伤紧固件棱角的情况。手柄部分的结构设计充分考虑了长时间握持作业的受力特性，手柄整体采用符合人体工学的弧形轮廓，表面做了防滑凹槽处理，尾部设计有挂孔，既可以在作业时穿入绳带防止工具高空坠落，也方便在工具架上悬挂收纳。从外形尺寸与安装边界来看，

　　这款扳手整体长度控制在250mm左右，最大开口宽度可达30mm，钳头部分的厚度控制在12mm以内，能够伸入部分间隙较小的设备安装空间完成紧固件操作，不会因为钳头过厚无法卡入紧固件位置；手柄部分的宽度在握持区域做了加宽处理，施加较大拧紧力矩时手掌的受力分布更均匀，不会出现局部压强过大导致的手部硌伤问题。在结构强度的设计逻辑上，钳头与手柄采用一体式锻造结构，整体材质选用高强度铬钒钢，在受力最大的钳口根部位置做了圆弧过渡处理，避免应力集中导致的钳头断裂问题，活动钳口与导向槽的配合间隙经过反复调校，既保证调节时的顺畅度，又不会因为间隙过大导致夹持时出现偏斜，蜗轮的转轴采用过盈配合压入钳身的安装孔内，不会因为频繁调节出现转轴松脱的问题。

　　实际作业过程中，这类扳手的使用边界也十分明确，不适合用于超出最大开口尺寸的紧固件，也不能在手柄上额外加接延长套管施加过大扭矩，否则会导致钳口变形、蜗轮齿崩损的问题，日常使用时定期在蜗轮与齿条的啮合位置涂抹少量润滑脂，就能保证调节结构长期顺畅，不会出现卡滞、调节费力的情况。从三维建模的结构还原角度来看，建模时需要重点保证蜗轮与齿条的啮合齿形匹配度，活动钳口与钳身导向槽的配合面要预留合理的装配间隙，钳口的夹持面角度要与标准外六角紧固件的侧面角度完全贴合，避免出现建模完成后模拟装配时钳口无法正常夹紧紧固件的问题，手柄表面的防滑凹槽、尾部挂孔的位置尺寸也要符合实际手持操作的受力位置，保证模型还原后能够完全匹配真实产品的使用手感与功能逻辑。
