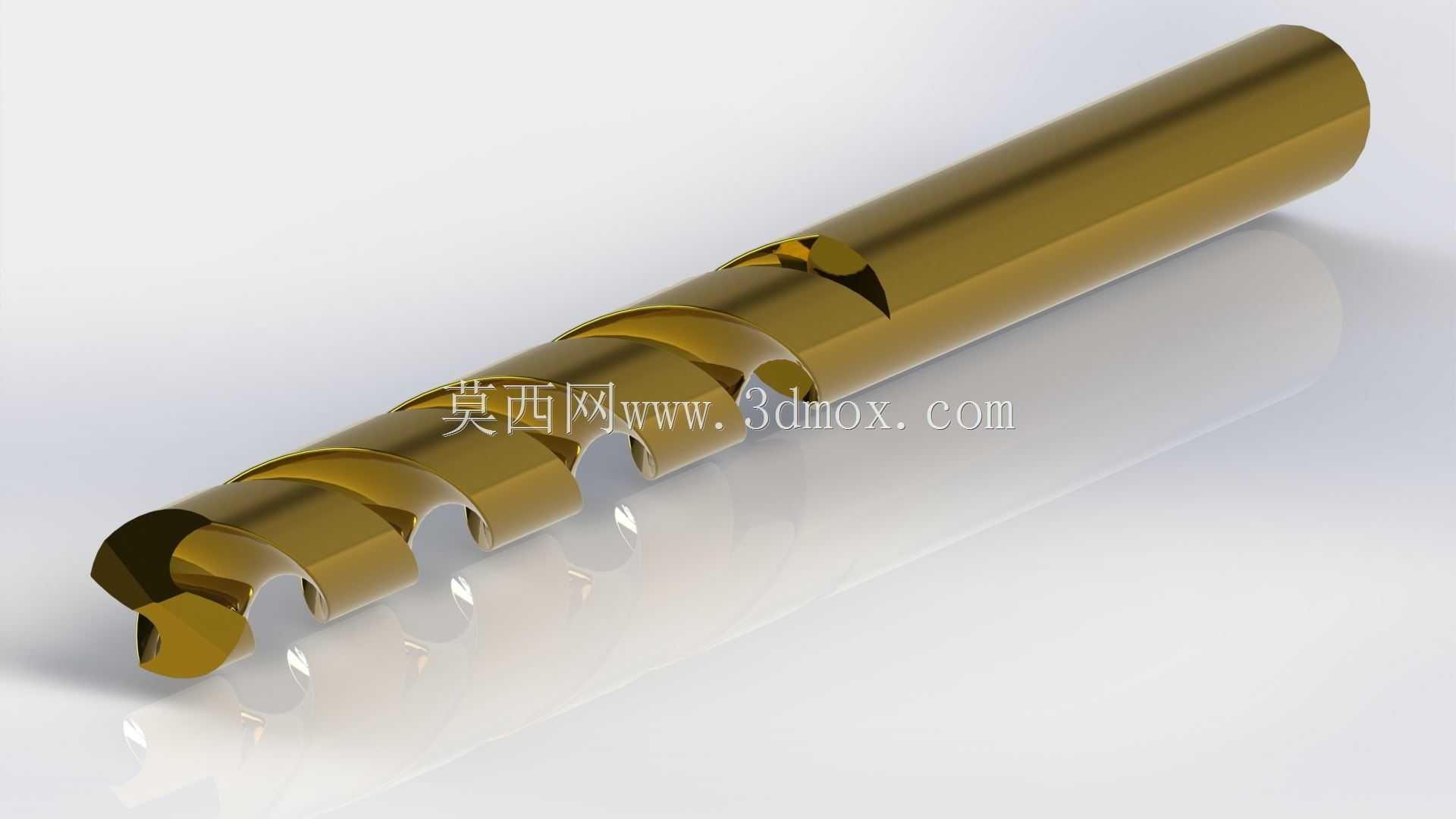

镀钛高速钢麻花钻三维结构设计

　　在金属切削加工领域，孔加工占所有机加工工序的三成以上，而麻花钻是孔加工环节应用最广泛的切削刀具，这款镀钛处理的直柄麻花钻结构，覆盖了从普通台钻、摇臂钻床到加工中心的绝大多数钻孔作业场景，不管是普通碳钢、合金钢工件的粗钻工序，还是有色金属、工程塑料的精扩孔作业，都能匹配对应的切削参数使用。从结构设计逻辑来看，这款钻头采用标准双螺旋排屑槽构型，槽型的螺旋角设置在30度常规区间，这个角度的选择是平衡切削刃锋利度与排屑顺畅度的结果——螺旋角过小会导致切屑排出阻力大，钻孔过程中容易出现切屑堵塞在槽内刮伤已加工孔壁的问题，螺旋角过大则会削弱钻芯厚度，高速钻削时容易出现钻头崩刃、折断的风险。钻芯厚度从切削端向柄部方向做了渐进式增厚设计，

　　靠近钻尖位置的钻芯厚度约为钻头直径的15%，往柄部延伸的过程中每100mm长度增厚1.2mm左右，这种变截面设计既保证了钻尖部分的切削容屑空间，又能提升钻杆整体的刚性，在深孔钻削时减少钻头的径向跳动量，避免孔位出现偏斜。钻尖部分采用标准118度顶角设计，两个主切削刃做了对称刃磨处理，横刃长度控制在钻头直径的8%以内，横刃斜角设置为55度，这个参数组合能有效降低钻削时的轴向进给力，普通工人手动进给钻孔时不会出现明显的顶手感，在机床自动进给工况下也能减少主轴的轴向负载。钻头的刃带部分设计了两条对称的圆柱导向棱边，棱边宽度约为0.8倍进给量，导向棱边与孔壁的接触面积经过优化，既可以在钻孔过程中起到导向修光作用，保证孔的圆柱度公差，

　　又不会因为接触面积过大导致钻削热量累积，出现钻头与孔壁粘连的烧钻现象。表面的镀钛层是物理气相沉积的氮化钛涂层，涂层厚度在3到5微米之间，这种涂层的硬度可以达到HV2000以上，摩擦系数仅为高速钢基体的三分之一，能有效降低切削过程中的摩擦力，减少切削热的产生，相比未涂层的普通高速钢钻头，使用寿命可以提升2到3倍，适合高速切削工况使用。直柄部分的直径与钻头工作部分直径保持一致，柄部的圆柱度公差控制在h6级别，表面粗糙度达到Ra0.8，可以适配标准钻夹头的装夹要求，装夹时的夹持长度建议不小于钻头直径的1.5倍，避免钻削过程中出现钻头打滑、转动的问题。从安装边界来看，这款钻头不需要额外的过渡套或者专用夹具，

　　只要是夹持范围匹配的钻夹头都可以直接装夹使用，不管是台式钻床、立式钻床、摇臂钻床，还是数控加工中心的刀库、手电钻的夹头，都能兼容装夹，不需要做额外的结构改装。在实际生产应用中，这款钻头可以完成通孔、盲孔的钻削加工，加工普通碳钢时的切削线速度建议控制在25到35米每分钟，进给量根据孔径大小调整，直径10mm左右的钻头每转进给量设置在0.15到0.25mm区间即可，钻削深孔时需要定期退刀排屑，避免切屑堵塞排屑槽导致钻头折断。排屑槽的抛光处理也是设计中的细节考量，槽壁的表面粗糙度达到Ra0.4以下，切屑在槽内滑动时的阻力更小，钻削钢材产生的带状切屑可以顺着螺旋槽顺畅排出，不会在槽内形成积屑瘤，有效保证已加工孔的表面质量。钻尖的后角设置在8到12度之间，根据加工材料的硬度做适配调整，加工硬材料时取较小的后角值，增强切削刃的强度，加工软材料时取较大的后角值，提升切削刃的锋利度，减少切削过程中的材料挤压变形。
