螺旋节能型荧光电灯泡结构设计

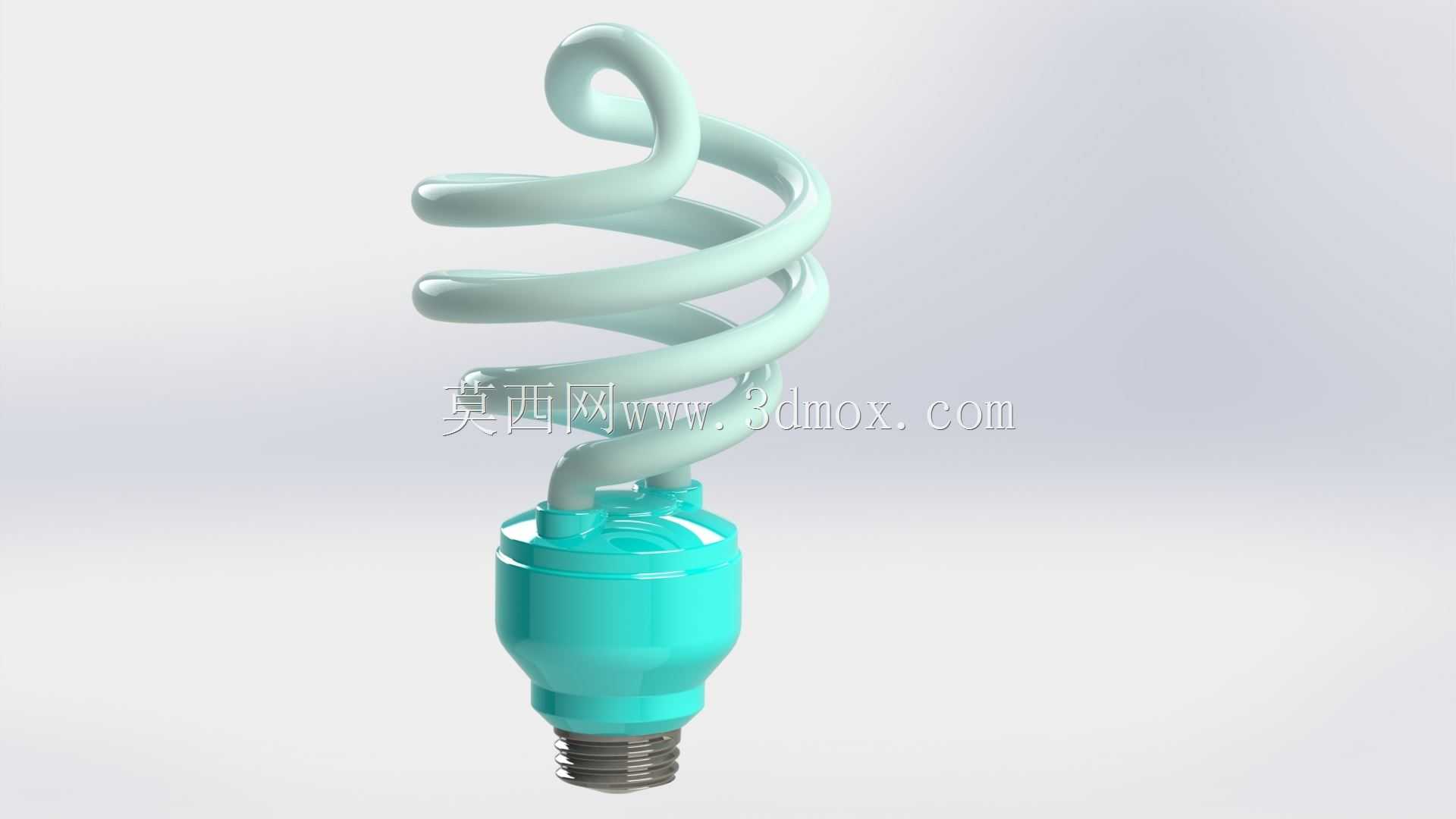

　　这款螺旋结构的节能荧光灯，核心应用场景覆盖民用家居照明、商用办公空间照明、工业厂房辅助照明等多类日常照明需求，作为替换传统白炽灯的主流照明部件，其结构设计围绕发光效率提升、安装适配性、使用安全性三个核心维度展开。从实际使用功能来看，该产品依靠螺旋盘绕的荧光灯管实现发光面的立体分布，相比传统直管荧光灯，在相同占用空间下能排布更长的荧光管段，有效提升单位体积内的发光总量，同时螺旋形态的灯管发光角度覆盖更均匀，不会出现直管灯单侧光照强、背光侧照度不足的问题，适配桌面照明、顶灯泛光照明等多类配光需求。设计过程中，首先确定了灯头采用标准E27通用螺口结构，螺口部分的尺寸严格遵循通用照明接口的公差要求，螺纹大径、小径、

　　螺距均匹配市面通用灯座的安装尺寸，安装时无需额外转接件，可直接替换同接口的传统白炽灯，安装边界控制上，灯头与下方塑壳的连接段做了限位台阶设计，拧入灯座时到位即止，避免过度旋入导致的灯座内部触点变形、接线松脱等问题。灯管部分的螺旋盘绕曲率经过反复校核，既保证管内荧光粉涂层在弯折过程中不会出现脱落、厚薄不均的问题，也控制了灯管整体的最大外径，适配常规灯罩的内部容纳空间，不会出现装不进原有灯具灯罩的情况。塑壳部分采用阻燃PBT材质，内部预留了电子镇流器的安装腔体，腔体的筋位布局既可以固定镇流器电路板，也能形成散热风道，工作时产生的热量可以通过塑壳表面的散热筋快速散出，避免内部元器件长期高温老化。灯管与塑壳的连接部位做了密封胶槽设计，

　　打胶固定后可防止蚊虫、水汽进入腔体内部，提升潮湿环境下使用的可靠性，比如卫生间、阳台等易结露场景的使用适配性。从结构建模的细节来看，螺旋灯管的扫掠路径采用等距螺旋线参数，每一圈螺旋的升角保持一致，保证灯管管壁各处的弯折半径均匀，避免局部弯折半径过小导致的管内汞齐流动不畅、启动困难的问题；灯头的金属螺纹部分做了滚花处理的细节还原，安装时增加手部摩擦力，方便徒手拧紧操作；塑壳表面的脱模斜度控制在1.5度，既满足注塑生产的脱模要求，也不会让外观出现明显的锥度差异，保证视觉上的规整度。在实际选型适配时，该结构的灯泡可直接匹配现有所有E27接口的照明线路，无需对原有电路进行改造，替换成本极低，相比同功率的白炽灯，发光效率提升4倍以上，

　　使用寿命也更长。建模过程中对各部件的装配间隙做了精准控制，金属灯头与塑壳的配合过盈量控制在0.1mm，装配后不会出现松动转动的情况；灯管根部与塑壳上盖的配合间隙预留0.2mm的打胶空间，保证密封胶可以充分填充缝隙，不会出现溢胶影响外观的问题。整体结构没有多余的复杂构件，零部件数量少，装配工序简单，适合批量规模化生产，同时各部件的拆分设计也方便后续的回收拆解，金属灯头、玻璃灯管、塑料壳体、电子元器件可分类回收处理，符合照明产品的环保设计要求。
