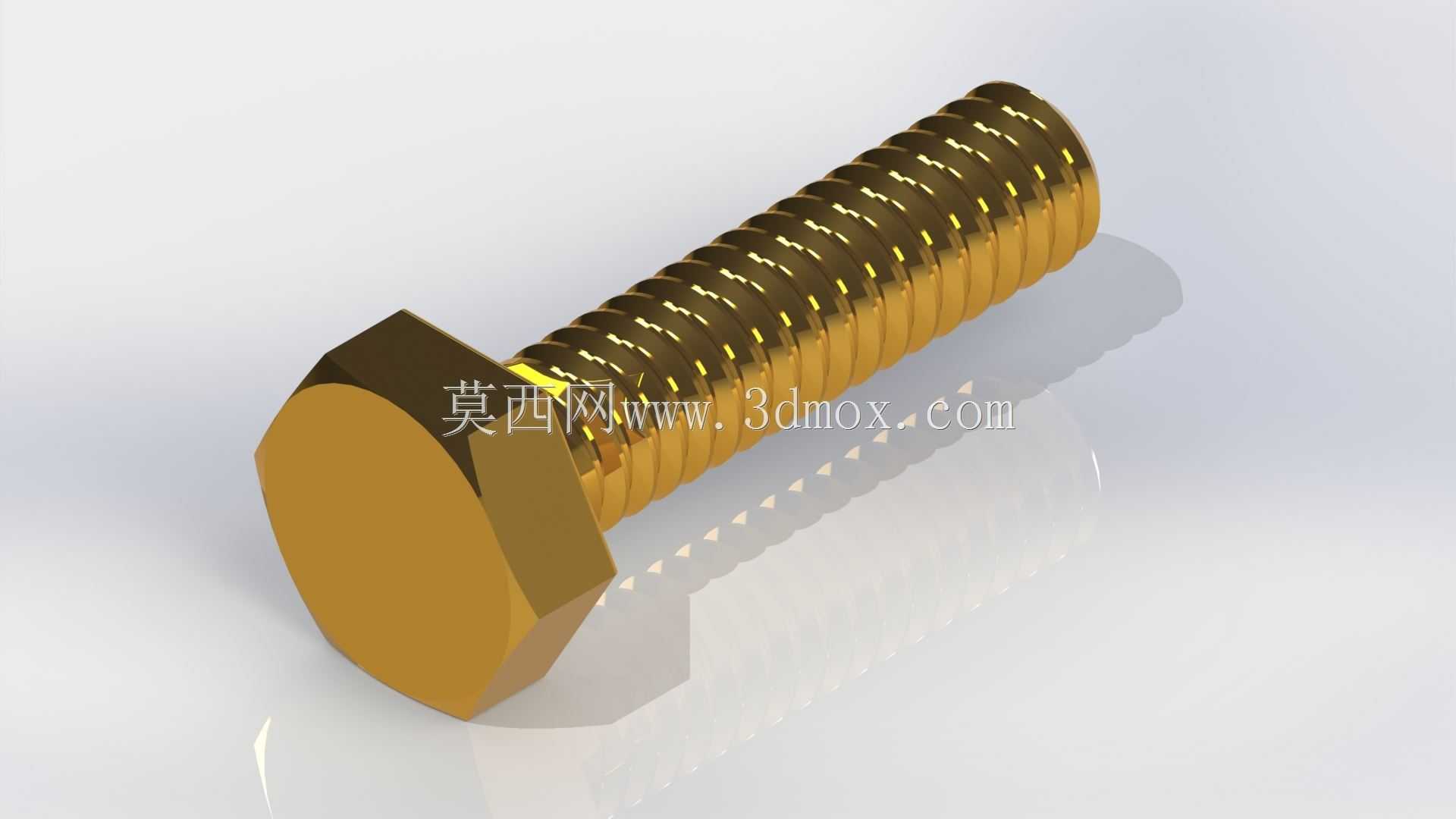

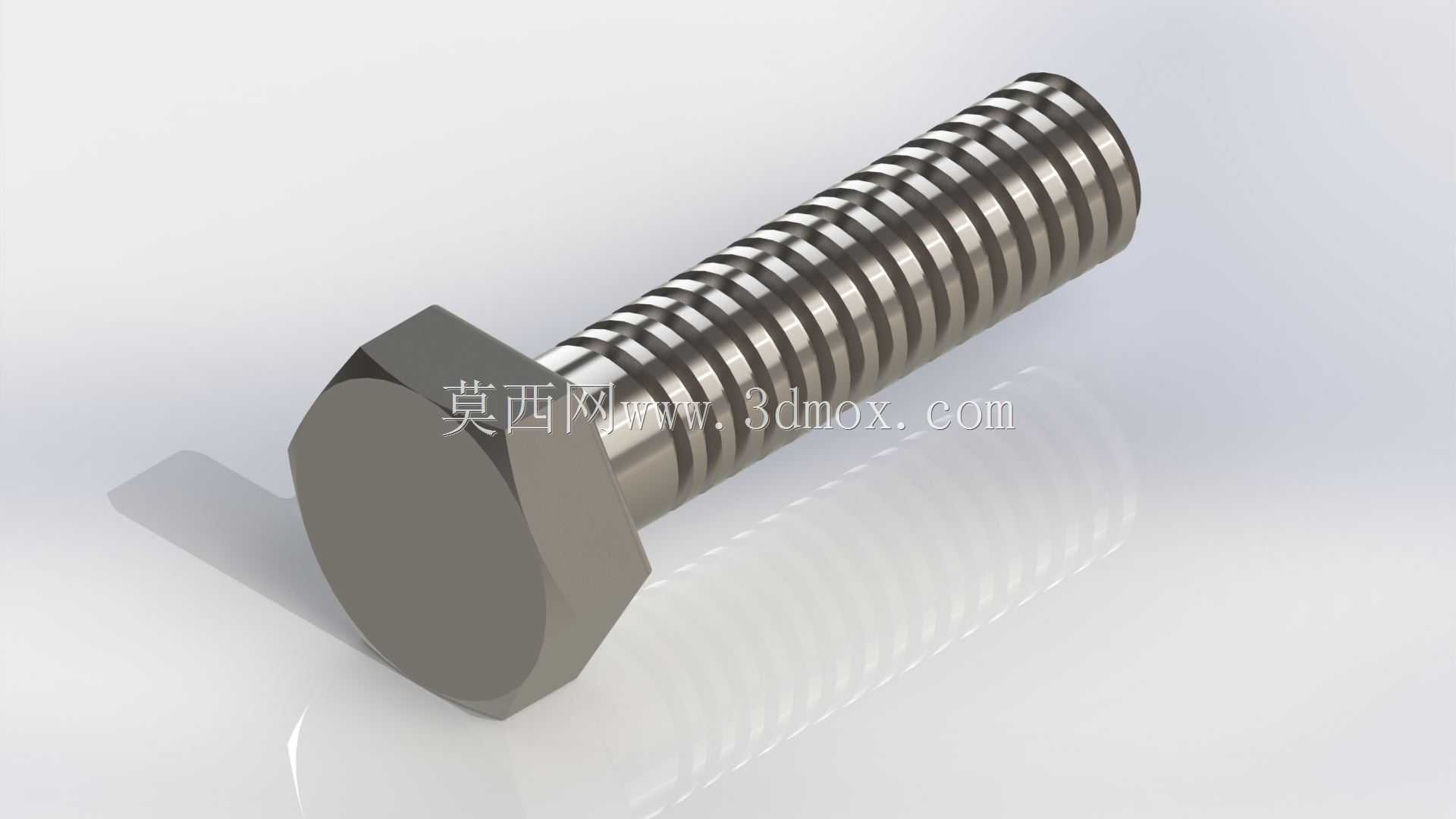

外六角全牙紧固螺栓三维结构模型

　　在各类机械结构的装配环节中，外六角螺栓是应用覆盖范围极广的可拆卸紧固元件，从普通的钣金机架拼接、工装夹具装夹固定，到重型设备的承力结构连接、输送线机架的现场拼装，几乎所有需要实现刚性可拆卸连接的场景都能见到这类零件的身影。这款外六角全牙螺栓的建模过程完全遵循常规紧固件的实际加工成型逻辑，头部采用标准正六角棱柱结构，六角对边尺寸、头部厚度均匹配常规手动扳手、套筒扳手的夹持公差范围，实际装配时可适配普通开口扳手、梅花扳手、气动套筒等多种常用紧固工具，不需要定制特殊工装就能完成拧紧作业，能适配绝大多数现场装配、设备维保的作业条件。螺栓杆部采用全螺纹设计，螺纹段覆盖整个杆身长度，这种结构的优势在于可适配不同厚度的被连接件组合，

　　不需要严格计算光杆段的匹配长度，当被连接件总厚度在螺栓有效螺纹长度范围内时，都能通过螺母配合实现可靠压紧，尤其适合现场安装时被连接件厚度存在小幅偏差、或者需要加装平垫、弹垫、防松垫片等多种附件的装配场景，能大幅降低现场选型的复杂度，减少因螺栓长度不匹配导致的待料停工问题。建模时螺纹部分采用真实的螺旋扫描特征构建，牙型角、螺距、牙底圆弧过渡均符合普通公制螺纹的成型规范，没有采用简化的贴图示意方式，在做装配干涉检查、螺纹啮合受力仿真时，能直接调用模型完成配合验证，不需要额外修正螺纹部分的结构参数。螺栓头部与杆部的过渡位置做了标准的圆角卸荷结构，这个细节是实际加工中必不可少的结构，既可以避免热处理时转角位置的应力集中导致头部断裂，

　　也能在装配时让螺栓头部端面与被连接件表面更贴合，避免因锐角切边导致的接触面压痕、或者拧紧时的应力割伤问题。从安装边界来看，这款螺栓的六角头部外接圆直径、杆部直径都预留了标准的装配间隙，在做安装孔位设计时，只需要按照对应规格螺栓的标准通孔尺寸预留开孔，就能保证螺栓顺利穿入，六角头部的高度也符合常规沉孔、避让槽的设计尺寸，当需要做沉头安装让螺栓头部不突出被连接件表面时，只需要按照头部尺寸加工对应深度的六角沉孔即可，不需要额外调整头部结构参数。在实际设备应用中，这类全牙外六角螺栓常被用于电气柜的框架拼装、小型设备的机脚固定、钣金护罩的连接、传动部件的支座锁紧等场景，配合弹簧垫圈使用时可实现中等振动工况下的防松效果，

　　配合双螺母锁紧结构时可用于重载、持续振动的设备连接部位，比如振动输送机的侧板连接、破碎机的衬板固定等场景都能满足使用要求。建模过程中对所有棱角位置都做了符合实际加工的倒角处理，螺栓末端的倒角结构可以引导螺栓顺利穿入安装孔、也能方便螺母的初始对位，避免螺纹起始端的磕碰损伤导致螺母无法顺利拧入。整个模型的结构完全还原量产紧固件的真实形态，没有做艺术化的夸张修改，结构工程师在做整机装配设计时，可以直接将该模型调入装配体，完成孔位对齐、干涉检查、装配工艺模拟等工作，也可以基于该模型快速派生不同长度、不同规格的同系列螺栓模型，大幅减少标准件重复建模的工作量。在做设备维护的三维作业指导书制作时，该模型也可以直接用于装配步骤的动画演示，清晰展示螺栓穿入方向、扳手夹持位置、拧紧顺序等操作要点，帮助一线装配人员快速理解装配要求，减少错装、漏装的问题。
