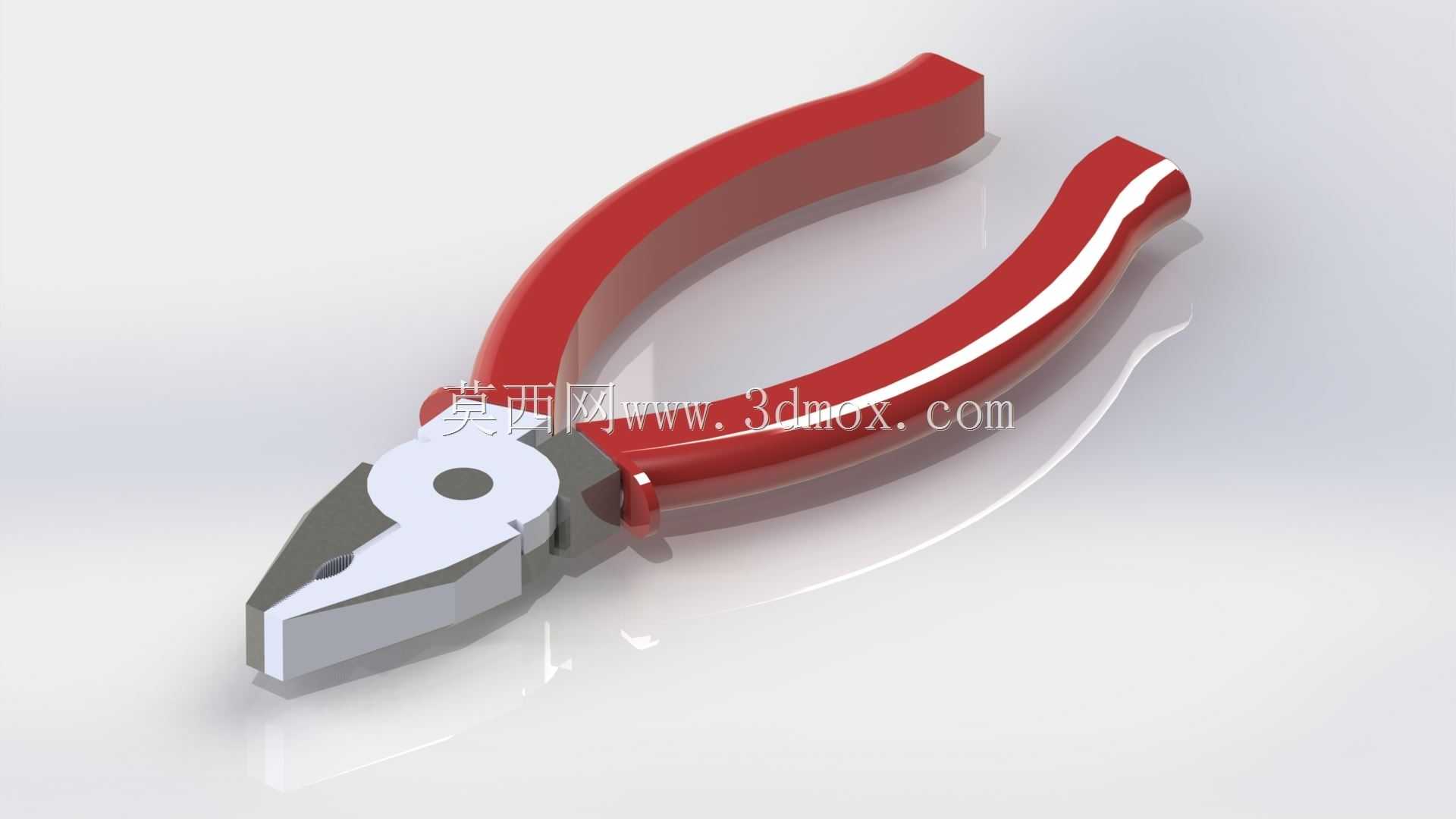

手动夹持剪切用钢丝钳三维结构设计

　　日常机械维修、电气线路布设、五金装配场景里，这类带绝缘握柄的钢丝钳是一线作业人员随身携带的核心手动工具，区别于尖嘴钳、斜口钳的细分功能，这款钳子兼顾了硬质线材剪切、扁平零件夹持、薄金属片弯折的多重功能，能覆盖绝大多数现场作业的基础操作需求。从结构设计逻辑来看，整钳采用对称式分体铰接布局，核心受力部件为高碳钢锻打的钳头与钳身主体，两片钳身通过中部的圆柱销轴实现铰接，销轴与钳身安装孔采用小间隙过渡配合，既保证开合动作的顺畅无卡滞，又能避免长期使用后铰接位出现旷量，导致钳口咬合错位影响剪切精度。钳头部分做了功能分区设计，最靠近销轴的位置是带齿纹的硬质刀口，刃口做了局部淬火处理，硬度达到HRC55-60区间，

　　能够轻松剪切直径2mm以内的硬钢丝、1.5mm以内的铜芯导线，刃口咬合时上下刃面完全贴合，无错位缝隙，避免剪切线材时出现滑口、剪不断的问题；刀口往前的钳口区域做了细密的交叉滚齿纹，加持零件时能增大接触摩擦力，即便是表面沾有少量油污的螺栓、螺母，也能牢固夹持不会滑脱，钳口最前端做了平口设计，可用于夹持薄垫片、小型接线端子等零件，完成压接、对位的操作。握柄部分采用符合人体工学的弯弧造型，贴合人手握持时的手掌轮廓，长时间握持作业不易产生手部疲劳，握柄外层包覆的绝缘塑胶层厚度达到2mm以上，能够耐受1000V以下的交流电压，满足电气作业的基础绝缘防护要求，握柄表面做了防滑凸点纹理，即便手部出汗或者沾有少量润滑脂，也能稳定握持不会打滑。

　　从安装边界与外形尺寸来看，整钳闭合状态下总长度控制在180mm区间，属于通用型6寸钢丝钳的尺寸规格，最大开合角度为45度左右，完全张开时钳口最大开口距离为30mm，能够夹持最大直径28mm的圆柱形零件，铰接销轴的直径为8mm，是整钳的核心受力支点，按照杠杆受力比例计算，握柄端施加200N的握持力时，钳口刀口位置能产生超过1200N的剪切力，足以应对日常作业中绝大多数金属线材的剪切需求。建模过程中需要重点关注铰接位的配合公差设计，钳身的转动轨迹不能出现干涉，握柄与钳身金属部分的包胶结合位要做倒扣结构，避免长期使用后塑胶握柄与金属钳身出现松脱移位，钳头刃口的角度设计为60度楔角，既保证刃口的锋利度，又能兼顾刃口的结构强度，

　　避免剪切硬线材时出现刃口崩缺的问题。在实际产线装配场景中，这类钳子可用于辅助完成线束端子压接、小型紧固件对位、扎带剪除等操作，在设备维修场景中可用于拆卸锈蚀的小型销钉、剪切故障设备的绑扎铁丝、夹持小零件完成对位安装，在五金加工场景中可用于弯折薄铁皮、去除零件边缘的细小毛刺，是跨多个应用场景的通用型手动工具。结构设计时还要做整体的动平衡调校，整钳的重心落在铰接销轴位置附近，握持时不会出现头重脚轻的下坠感，开合动作的阻尼感均匀，从完全张开到完全闭合的全过程无明显的卡顿点，钳身金属表面做了发黑防锈处理，能够在潮湿的作业环境下长期使用不易生锈，握柄尾部做了挂孔设计，可配合安全绳挂在作业人员的工具腰带上，避免高空作业时钳子坠落引发安全事故。
