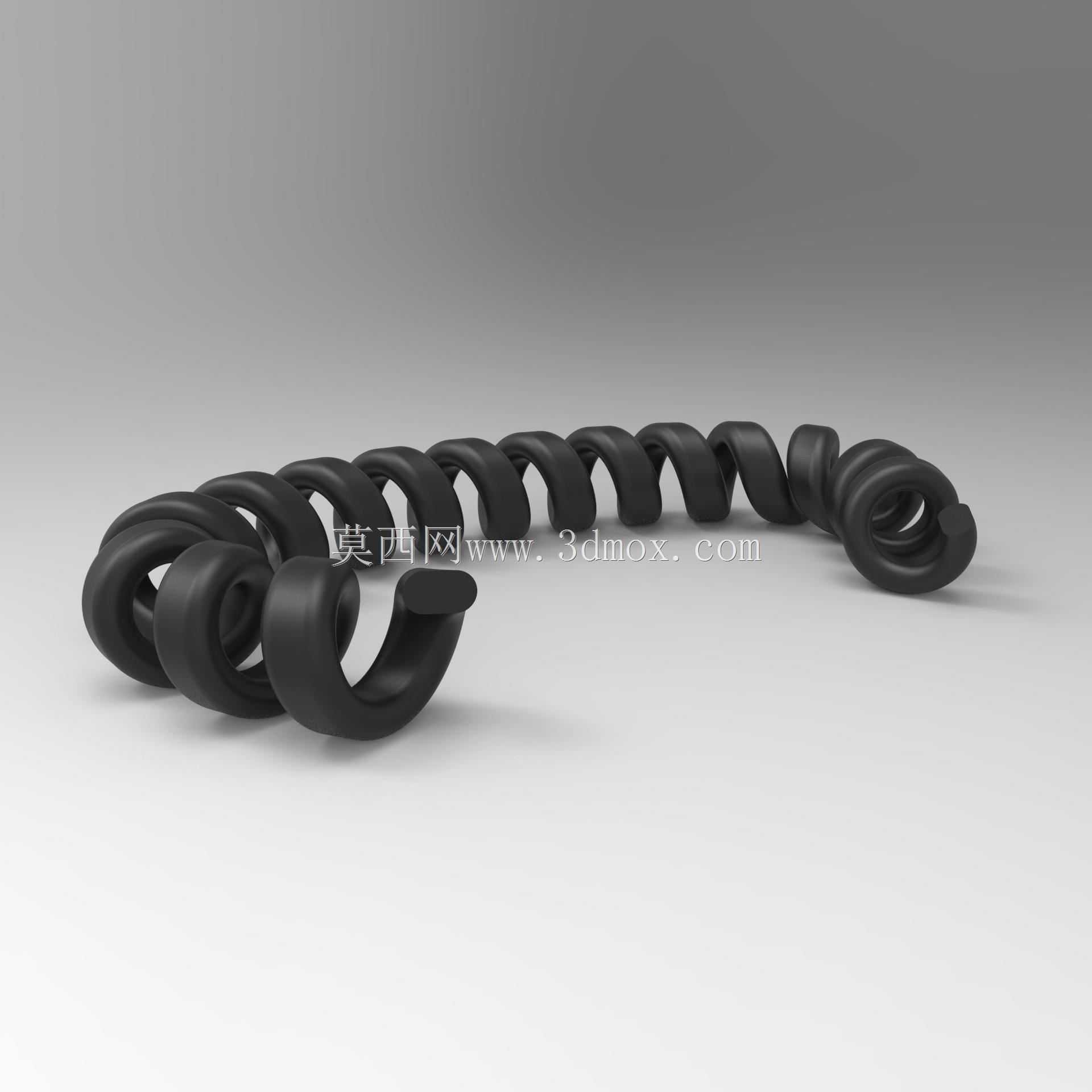

螺旋伸缩电话线单丝结构三维建模

　　日常通讯场景中常见的螺旋伸缩电话线，其核心的单丝螺旋结构是实现线材伸缩、抗弯折疲劳的关键设计，这类结构并非简单的弹簧卷曲，而是需要兼顾线材内部信号传输线芯排布、外层护套形变余量、反复拉伸后的回弹性能的复合结构设计。在实际的通讯终端布线场景里，这类螺旋单丝结构的电话线主要用于固定座机手柄与主机之间的信号连接，相比直线线材，它可以在使用者拉拽手柄接打电话时自动延展长度，松手后自动回缩收纳，避免桌面线材杂乱缠绕，同时能抵消日常使用中频繁拉扯带来的线材应力，避免线芯断裂失效。从结构设计逻辑来看，这类单丝螺旋结构的建模首先要确定螺旋的节距、中径、单丝截面直径三个核心参数，节距的选择直接影响拉伸行程与回弹力度，

　　节距过小会导致拉伸时相邻圈体挤压摩擦，加速外层护套磨损，节距过大则会让螺旋整体的回缩力不足，拉伸后无法顺畅复位；中径尺寸需要匹配内部线芯的最小弯曲半径，避免螺旋成型后内部线芯处于过度弯折状态，长期使用出现信号传输中断的问题；单丝截面直径则要平衡线材的柔软度与结构强度，截面过粗会让整个螺旋线过硬，使用时握持手柄有明显的拖拽感，截面过细则会降低结构的抗拉伸强度，多次拉伸后出现螺旋塑性变形，无法恢复初始形态。在实际建模过程中，需要先绘制螺旋引导线，引导线的两端需要设计平直的出线段，这部分是用于连接手柄端与主机端的接头位置，平直段的长度需要匹配接头内部的压线结构长度，保证线材安装后螺旋段起始位置不会被接头压接处反复弯折，减少应力集中点。

　　螺旋段的首尾需要做平滑的曲率过渡，避免螺旋起始位置出现曲率突变，否则在反复拉伸过程中，突变位置会成为应力集中点，率先出现护套开裂、线芯折断的问题。从安装边界来看，这类螺旋单丝电话线的自然收缩长度通常根据使用场景设定，常规桌面座机使用的型号自然收缩长度在200mm到400mm之间，最大拉伸长度可以达到自然长度的3到4倍，完全覆盖使用者坐姿下接打电话的活动范围，同时回缩后不会垂落到桌面以下，避免被其他物品勾挂。结构设计时还要考虑单丝螺旋的旋向，常规使用场景下旋向对性能没有明显影响，但如果是在有双向转动需求的特殊通讯设备上，需要匹配设备端的转动方向，避免拉伸过程中螺旋出现拧转打结的问题。另外，

　　这类螺旋单丝结构的设计思路也被延伸应用到很多工业设备的移动部件布线上，比如小型手持操作终端、设备检修用的临时信号连接线、头戴式通讯设备的连接线等，核心都是利用螺旋结构的可伸缩特性，在有限的安装空间内实现足够的活动行程，同时保证线材的使用寿命。建模时还要注意单丝截面沿螺旋引导线扫描时的方向控制，要保证截面始终与引导线法向垂直，避免出现截面扭转导致的螺旋形态失真，否则后续做结构仿真时，弯折应力的计算结果会出现明显偏差，无法准确评估结构的疲劳寿命。在实际生产中，这类螺旋单丝结构是通过挤出成型后的线材在恒温环境下缠绕在定型芯棒上，经过应力定型处理后得到稳定的螺旋形态，所以三维建模时的螺旋参数需要和后续定型工艺的芯棒参数匹配，保证建模数据可以直接对接生产环节的工艺要求，避免设计与生产脱节。
