多场景定制化标识标牌等离子切割造型设计

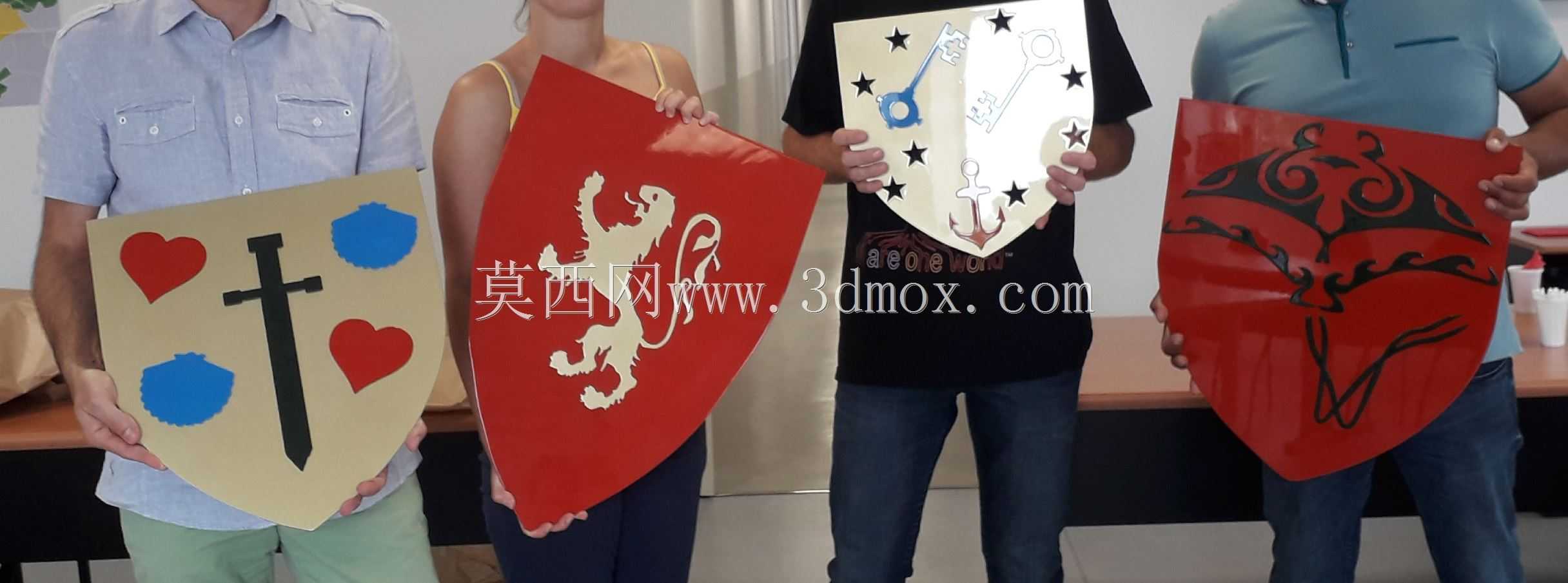

　　这类标识造型主要适配等离子切割加工场景，在非标标识加工、赛事活动物料制作、品牌线下展示、场馆导视系统搭建等场景中应用广泛，区别于传统印刷类标识，金属切割成型的标识具备耐候性强、立体观感突出的特点，可适配户外长期布设、活动现场临时搭建、工业设备本体标识粘贴等多种使用需求。从实际加工落地的角度看，这类标识的设计首先要匹配等离子切割的工艺边界，所有造型的内转角需要预留切割工艺圆角，避免尖角位置出现过烧、熔渣堆积的问题，不同造型的轮廓线条需要做连续化处理，减少切割过程中的起弧、断弧次数，既能提升加工效率，也能降低割嘴损耗。针对不同使用场景的标识，设计时需要提前考虑安装边界：用于设备本体粘贴的小型标识，整体厚度控制在1-2mm区间，

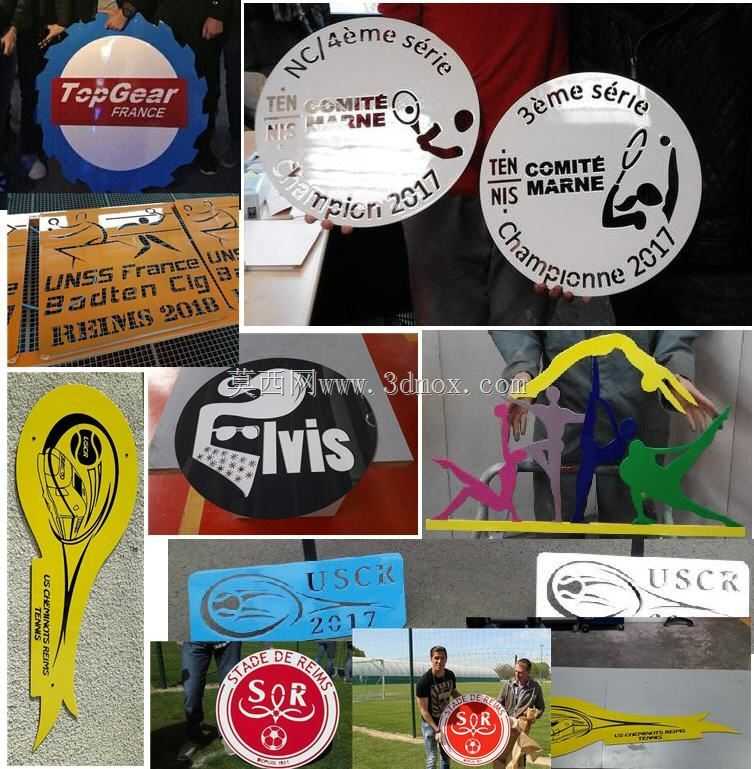

　　背面预留背胶粘贴的平整基准面，轮廓边缘做去毛刺倒角处理，避免安装时划伤设备漆面或者操作人员；用于户外赛事布设的中大型标识，需要在造型的非视觉重点位置预留螺栓安装孔，孔位间距根据安装基面的龙骨间距做匹配调整，同时整体造型做重心校核，避免大尺寸薄板材在户外风力作用下出现变形、脱落的问题。不同主题的标识造型在设计逻辑上各有侧重：体育赛事类标识需要提取对应项目的动作特征做简化轮廓处理，比如羽毛球、网球类运动标识，将挥拍动作、球体形态做几何化提炼，在保证识别度的前提下尽可能简化线条，减少切割过程中的细小悬空结构，避免加工或者运输过程中出现断裂；品牌类标识需要严格匹配品牌VI的比例规范，字母、图形的相对位置公差控制在0.1mm以内，

　　保证品牌视觉呈现的准确性，针对多色拼接的品牌标识，不同色块的拼接位置做0.05mm的间隙预留，方便后续喷涂、拼装工序的操作；场馆专属标识需要结合场馆的建筑风格调整轮廓的线条曲率，比如运动场馆的标识可以适当增加动感弧线元素，工业厂区的标识则采用更规整的直线轮廓，适配厂区整体的工业视觉风格。从结构强度的角度考量，大长宽比的细长造型标识，需要在非视觉面增加隐形加强筋结构，加强筋的位置避开正面视觉区域，厚度与主材保持一致，采用点焊方式与主体连接，既不破坏正面的视觉完整性，也能提升整体的抗变形能力；针对带有镂空结构的标识，镂空区域的最小宽度不小于板材厚度的1.5倍，避免等离子切割时镂空位置出现熔渣粘连、无法透切的问题。

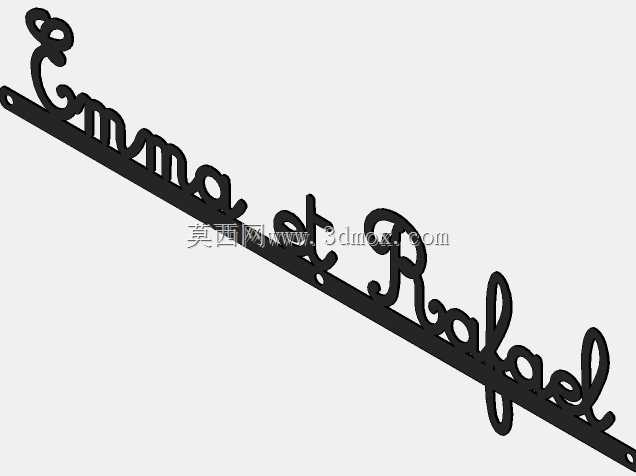

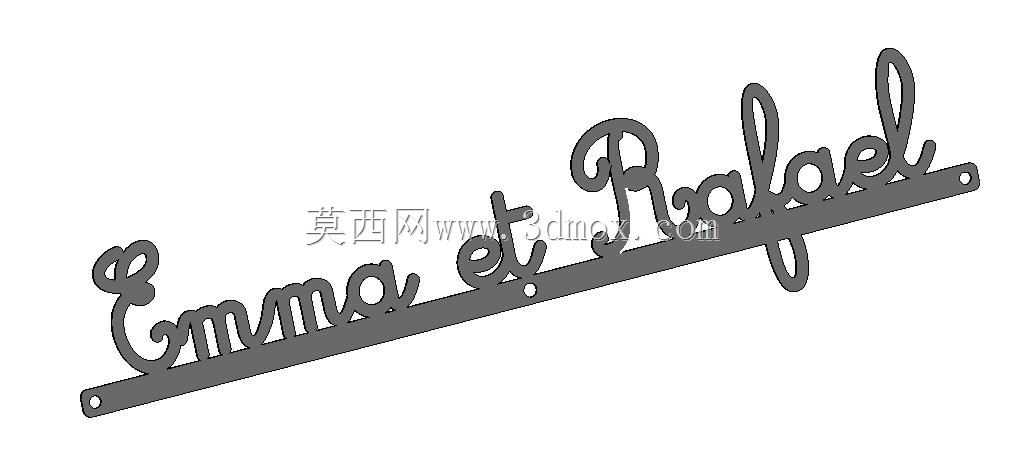

　　实际加工前的三维建模阶段，需要将所有轮廓线做闭合处理，同时排查所有线条的重叠、交叉问题，导出切割路径时根据板材厚度调整切割补偿值，1mm厚度板材补偿值设置为0.2mm，2mm厚度板材补偿值设置为0.3mm，保证切割完成后的成品尺寸与设计尺寸一致。这类标识的安装方式也需要在设计阶段提前匹配：墙面粘贴类标识保证背面整体平面度公差在0.5mm以内，避免粘贴后出现边缘起翘的问题；螺栓固定类标识的安装孔做沉头处理，保证螺栓安装后与标识表面齐平，不破坏整体视觉效果；悬挂类标识在造型的上部对称位置预留悬挂孔，孔位做圆角处理，避免悬挂时应力集中导致板材开裂。针对不同的使用环境，设计时还需要考虑后续表面处理的工艺余量：需要做喷涂处理的标识，轮廓尺寸预留0.1mm的漆膜厚度余量，避免喷涂后装配出现尺寸偏差；需要做抛光处理的不锈钢标识，边缘位置预留0.05mm的抛光余量，保证抛光完成后边缘线条流畅无毛刺。
