带动态模拟的简化版Jansen连杆行走机构

　　这套连杆行走机构脱胎于经典的Jansen仿生行走构型，在保留核心步态特性的基础上做了结构简化，核心是通过固定轴输入旋转动力，带动多组铰接连杆完成类生物行走的闭合轨迹输出，整套机构的运动副全部采用转动铰接，没有滑动摩擦副，长期运行的磨损量远低于带滑块的行走结构，适合在低维护需求的移动作业场景中使用。

　　从实际应用场景来看，这类连杆行走机构的地形适应能力远强于普通轮式结构，轮式结构在遇到高度超过轮径三分之一的凸起或者凹陷时很容易出现卡滞、打滑的问题，而这套连杆机构的足端轨迹在支撑相阶段接近水平直线，摆动相阶段会自然抬升足够的越障高度，不需要额外添加悬架结构就能在碎石路面、松软沙土、浅滩泥泞区域稳定行走，目前在小型勘探移动平台、户外巡检机器人、滩涂作业小型设备、教育类仿生机器人实训平台上都有成熟的应用场景，尤其是在不适合铺设轮式行进轨道的非结构化户外环境，这类纯连杆行走结构的可靠性比带复杂电控悬架的轮式结构高很多，不需要额外的传感器反馈就能通过固定的连杆比例实现稳定行走，电控系统只需要给输入轴提供恒定转速的动力输出即可，大幅降低了移动平台的控制复杂度。

　　从功能特性上看，这套简化构型保留了原Jansen机构的核心步态优势，单组行走单元只需要一个旋转动力输入，就能带动整侧的足端按固定时序完成抬升、前伸、落地、后蹬的完整行走循环，多组足端交替支撑的过程中，机构整体的质心波动量被控制在很小的范围内，行走过程的颠簸幅度远低于同尺寸的轮式或者履带式结构，不会因为质心大幅起伏导致搭载的检测设备、作业部件出现晃动，适合搭载对稳定性要求较高的传感设备。同时整套机构的所有连杆都可以采用板材切割加工，不需要复杂的曲面加工或者定制异型零件，加工成本远低于集成了减震、转向的轮组部件，铰接位置采用标准销轴连接，后期维护只需要定期检查销轴的磨损情况即可，不需要维护履带张紧度、轮胎气压这类易损耗的部件。

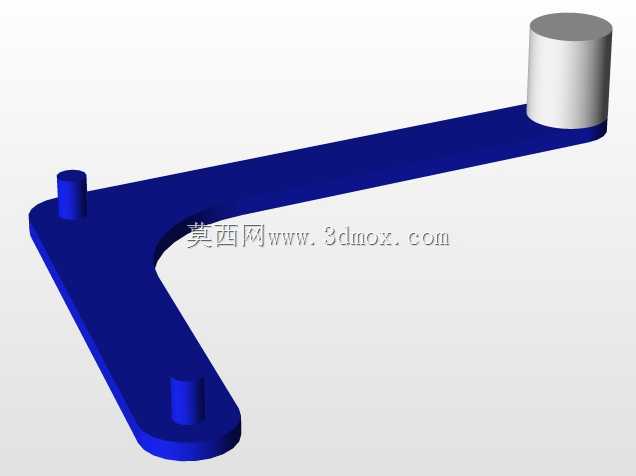

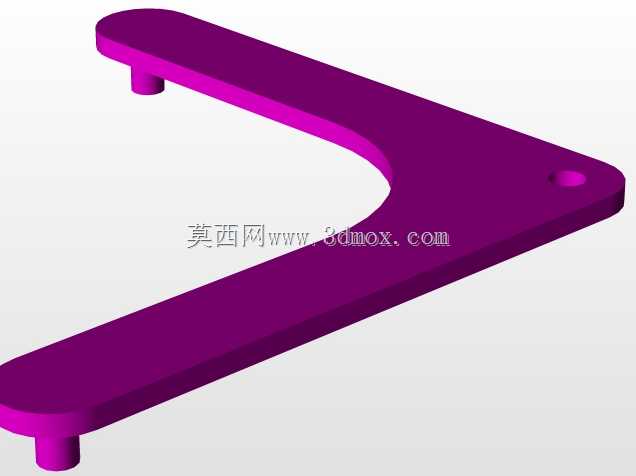

　　设计思路上，这套简化版构型没有照搬原Jansen机构的11组连杆比例，而是针对小型轻量化应用场景调整了各段连杆的长度比，压缩了非受力连杆的尺寸，在保证足端行走轨迹不变的前提下，缩小了整套机构的横向安装空间，同时调整了动力输入轴的位置，让输入轴的受力更均匀，避免原构型中输入轴单侧受力过大导致的轴承磨损问题。所有连杆的铰接点位置都经过运动学校核，在整个运动循环中不会出现连杆干涉、死点位置，输入轴整周旋转的过程中传动角始终保持在合理区间，不会出现传动效率骤降或者机构卡滞的问题。连杆的截面形状根据受力大小做了区分，承受蹬地反作用力的主受力连杆采用等强度的变截面设计，非受力的传动连杆采用等截面直杆设计，在保证整体结构强度的前提下尽可能降低了整套机构的自重。

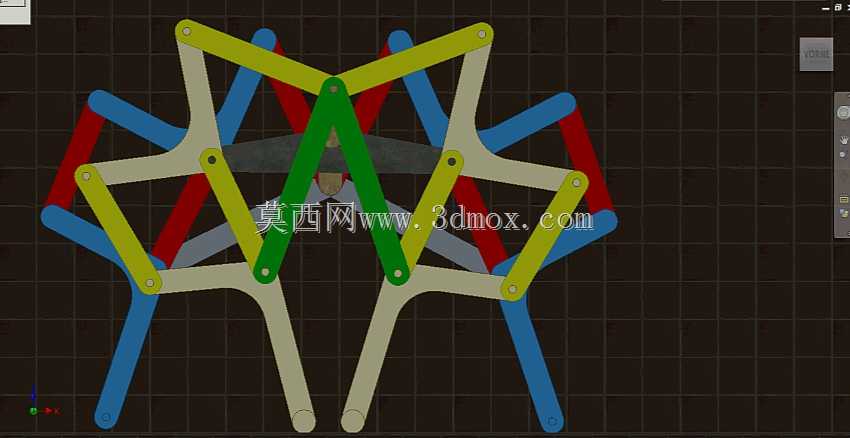

　　从安装边界和尺寸适配来看，这套机构采用对称式布局，单组行走单元的横向厚度可以根据搭载平台的宽度灵活调整，连杆的长度比例固定的前提下，可以通过等比例缩放所有连杆的尺寸来适配不同的承载需求，缩小尺寸后可以用在桌面级教育机器人上，放大尺寸后可以搭载在重型户外移动作业平台上。安装时只需要固定中心的动力输入轴支座，不需要额外的导向或者支撑结构，两侧的行走单元可以共用同一根输入轴，通过调整两侧机构的安装相位差，就能实现不同的行走步态，比如两侧相位差180度时可以实现平稳的小步幅行走，调整相位差还能实现转向、爬坡的步态调整。足端的安装位置预留了标准的连接接口，可以根据使用场景更换橡胶防滑垫、沙地适配的宽足板、爬梯用的勾型足端，不需要改动主体连杆结构就能适配不同的作业地面。整套机构的运动过程可以通过动态模拟直接观测，调整连杆长度参数时可以直接看到足端轨迹的变化，方便设计人员根据实际的地形需求快速优化连杆比例，不需要反复制作物理样机测试，大幅缩短了行走类移动平台的开发周期。
