四麦克纳姆轮全向移动机器人底盘结构

　　这款全向移动轮组平台的设计，核心围绕小空间内的灵活转运需求展开，常见于仓储分拣的料箱转运、产线边的工位物料接驳、实验室精密仪器的短距离移位这类对转向空间要求严苛的场景，区别于传统差速轮系需要预留转弯半径的局限，麦克纳姆轮的辊子偏置布局能让平台实现零半径转向、横向平移、斜向移动等多维度运动，在狭窄通道、密集工位排布的车间环境里适配性极强。

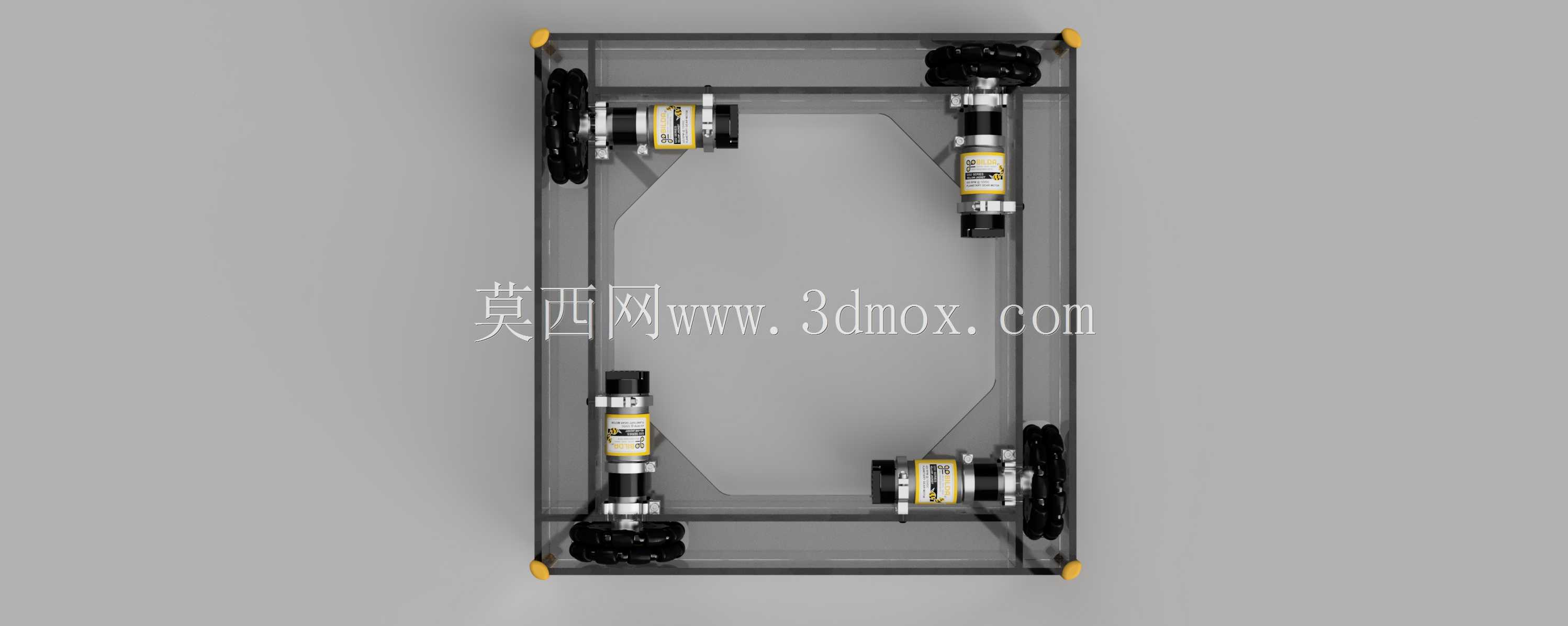

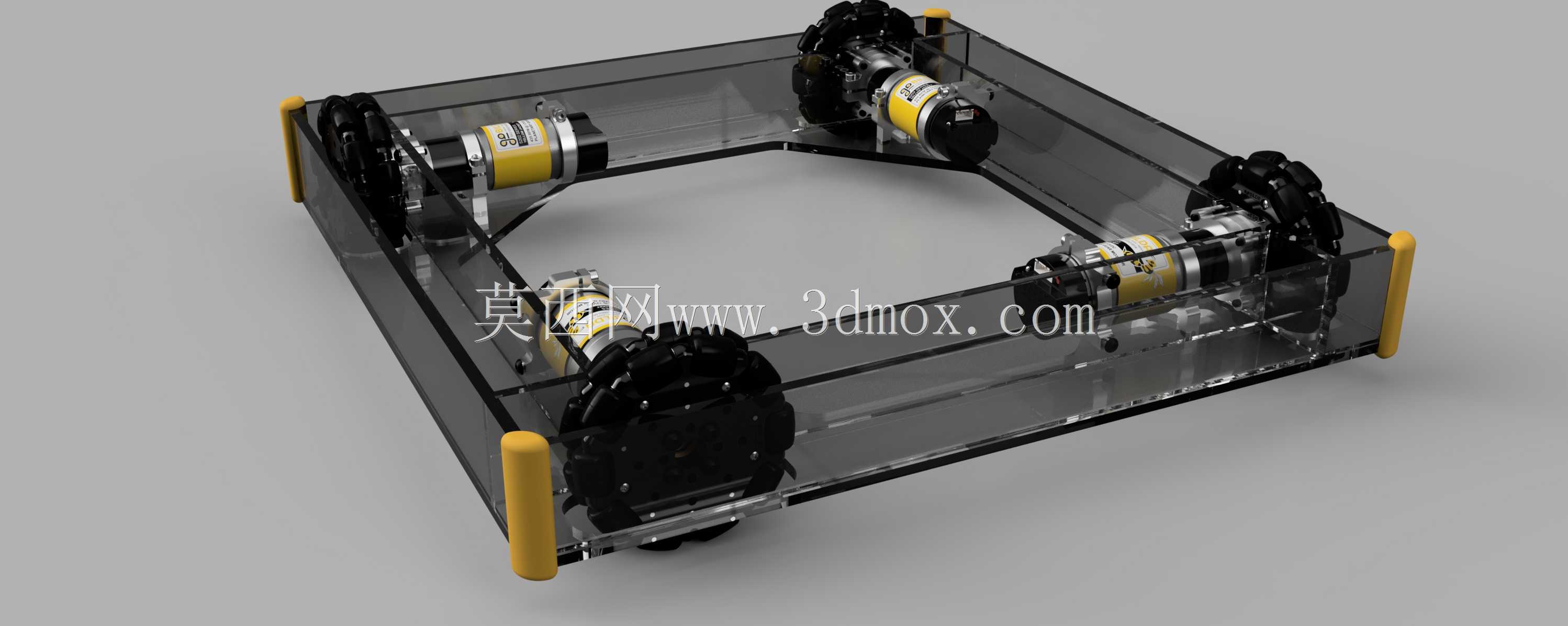

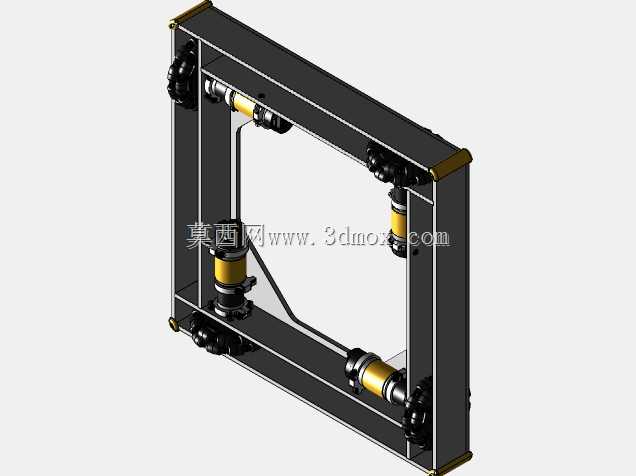

　　从结构设计逻辑来看，机架主体采用6mm厚聚碳酸酯板材拼接，摒弃了传统金属机架的焊接或角码连接方式，在板材接缝处采用甲基丙烯酸甲酯键合工艺，这种连接方式能让板材接缝处融合为整体，既避免了金属连接件带来的重量冗余，也能保证机架整体的抗扭刚度，毕竟全向轮在运动过程中，四个轮组的受力方向会随运动模式切换不断变化，机架如果刚度不足很容易出现轮组接地压力不均，进而引发打滑、走偏的问题。板材拼接的框架采用中空围边结构，中间预留的空腔可以直接放置控制板、电池、导航传感器等电气元件，不需要额外设计安装层架，进一步压缩了整机的高度尺寸，能适配更低的工位对接高度要求。

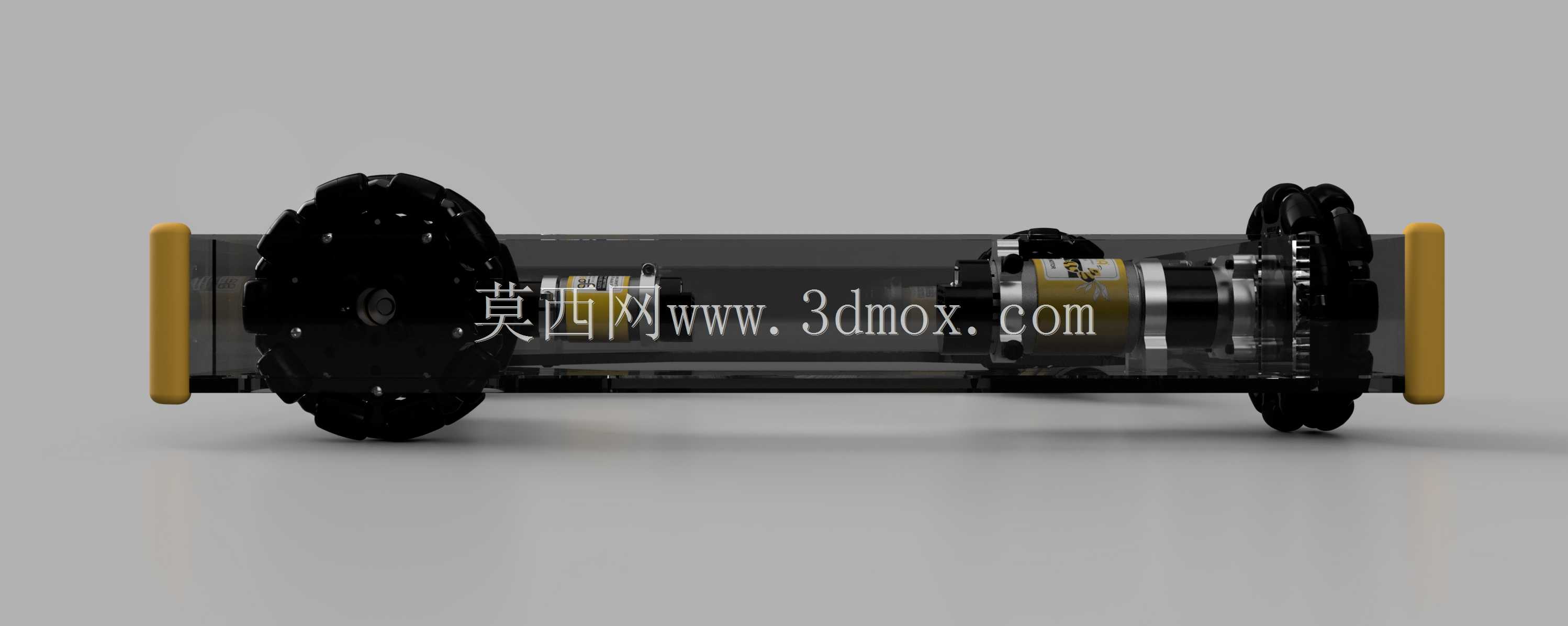

　　轮组驱动部分采用直驱布局，每个轮组直接与驱动电机输出轴连接，省去了中间的减速传动环节，这种设计一方面减少了传动间隙带来的运动控制误差，全向移动平台对轮速同步的精度要求极高，哪怕很小的传动回差，在多轮协同运动时都会被放大，导致实际运动轨迹偏离指令路径；另一方面直驱结构也降低了传动环节的能量损耗，在同等电池容量下能提升续航表现。电机通过多组分布式支架固定在聚碳酸酯机架上，支架的安装孔位做了长圆孔调节设计，装配时可以微调电机的轴系位置，保证每个麦克纳姆轮的接地平面与机架基准面平行，避免单个轮组受力过大出现过早磨损。这里需要注意的是，直驱布局下电机轴直接承受轮组的径向载荷，所以在电机选型时特意匹配了带输出轴支撑的电机型号，不需要额外设计轴承受力结构，简化装配流程的同时也保证了轴系的稳定性，之前迭代版本出现的电机轴受径向力变形的问题，在这版结构里通过支架多点定位和电机本身的轴支撑设计得到了解决。

　　从安装边界来看，整个平台的外轮廓尺寸控制紧凑，四个角位置做了防护包角设计，采用软质弹性材料，在移动过程中如果发生碰撞，能缓冲冲击力，既保护机架板材不会因为磕碰出现开裂，也避免对周边设备或人员造成损伤。轮组的安装位置突出机架下平面一定距离，保证机架底部与地面之间有足够的离地间隙，能越过车间地面常见的接缝、小高度门槛等障碍，不会出现卡底的问题。每个麦克纳姆轮的辊子采用耐磨聚氨酯材质，在保证足够抓地力的同时，不会对环氧地坪、PVC地面这类常见的车间地面造成划伤，也能降低移动过程中的滚动噪音。

　　在实际装配调试过程中，这种板材键合的机架对加工精度有一定要求，板材的切割端面必须保证足够的平面度，键合时要施加均匀的压紧力，才能保证接缝处的连接强度，避免使用过程中受振动出现开缝。轮组的安装定位需要借助工装保证四个轮的中心距、对角线尺寸误差控制在很小范围内，不然运动过程中会出现轮组拖拽、磨损加快的问题。电气元件的布线可以沿着机架的中空围边走线，在板材上预留穿线孔，所有线缆都隐藏在机架内部，既美观也能避免移动过程中线缆被剐蹭拉扯。

　　这款平台的设计没有多余的冗余结构，所有结构设计都围绕全向移动的核心功能展开，在保证结构强度的前提下尽可能压缩自重和外形尺寸，对于需要做二次开发的使用者来说，机架的上平面是完整的安装基准面，可以根据不同的使用场景加装输送辊台、机械臂、料箱支架等不同的功能模块，不需要对底盘结构做大幅度修改，适配性很强。比如在仓储场景里加装顶升机构就能实现料箱的自动举升转运，在巡检场景里加装摄像头和传感器支架就能实现定点巡检，在教学场景里可以直接作为ROS开发的移动载体，方便学生验证全向运动控制算法。

　　设计过程中也充分考虑了维护便捷性，每个轮组和电机都采用快拆式的固定结构，不需要拆解整个机架就能单独更换磨损的轮组或者故障电机，日常维护只需要定期检查轮组辊子的磨损情况、电机固定螺丝的松紧度即可，维护成本很低。聚碳酸酯材质本身的抗冲击性能优异，哪怕受到一定的外力冲击也不容易出现变形碎裂，相比亚克力材质的机架耐用性提升很多，适合在工业现场这类相对复杂的使用环境里长期工作。
