全向轮竞技移动机器人底盘结构设计

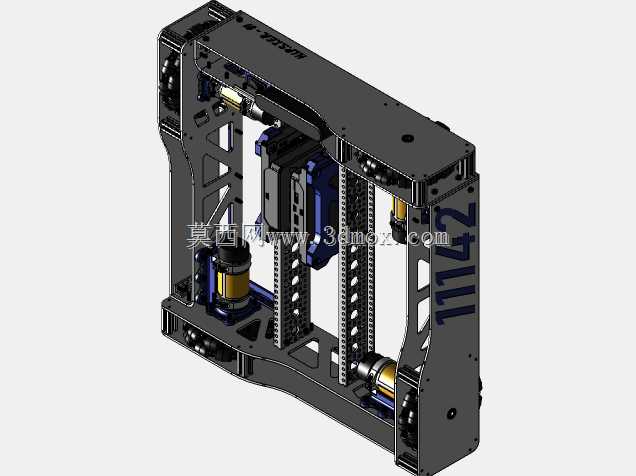

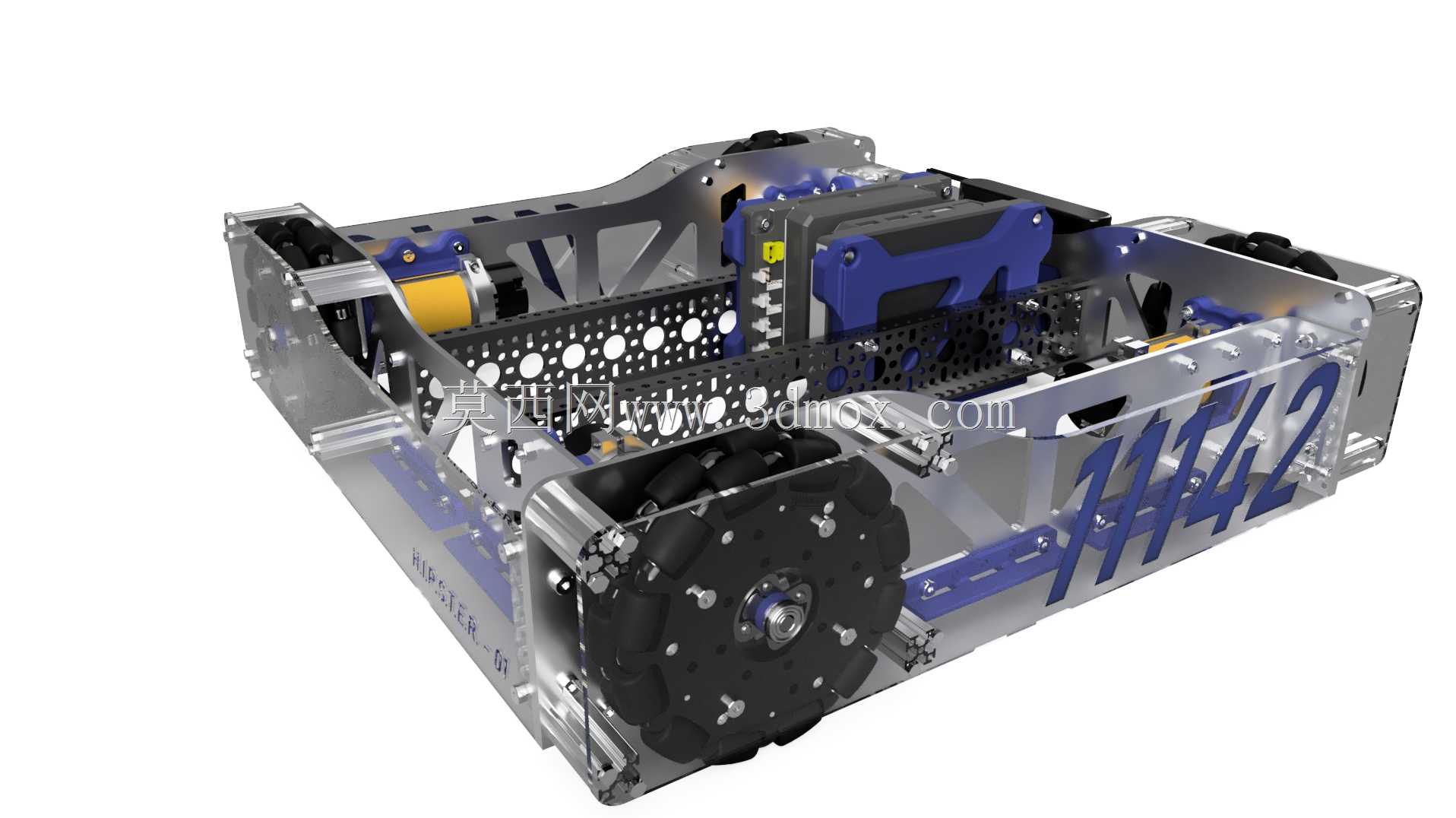

　　这款全向轮移动底盘的迭代版本，核心针对竞技类移动作业场景的高动态需求做了定向优化，在RoboMaster类对抗赛事、室内狭小空间巡检作业、教学实训移动平台搭建等场景中，都能适配对应的功能拓展需求。从结构设计逻辑来看，底盘内板选用6061T6铝合金材质做整体铣削成型，相比前代的拼接式内板结构，整体抗扭刚度提升近40%，在高速急停、侧向碰撞、越障冲击等工况下，不会出现内板形变导致的传动卡滞、轮组偏磨问题，同时铝合金材质的自重控制也能兼顾移动灵活性与结构强度的平衡。轮组部分采用大直径全向轮设计，辊子排布做了密化处理，相比小直径全向轮，大轮径的越障阈值提升了12mm，能轻松通过场地内的线缆凸起、拼接地板缝隙、小型颗粒障碍，

　　不会出现轮组卡滞导致的移动失准；同时大轮径配合对应的传动比调校，最高直线移动速度相比前代提升25%，满足竞技场景下的快速机动、走位规避的需求。电气安装部分采用模块化3D打印支架做分层布局，支架上预留了标准的Gobilda通道安装孔位，孔位间距遵循通用工业铝型材的安装标准，不管是安装主控板、电调、电池、传感器模块，还是后续加装机械臂、投掷机构、摄像云台等上层功能附件，都不需要额外打孔改制，直接利用预留孔位就能完成固定，大幅降低二次开发的改制成本。走线部分在支架内侧预留了专用的走线槽位，动力线与信号线做分槽排布，避免大电流动力线对传感器信号造成电磁干扰，同时走线槽的卡扣结构能固定线缆位置，在高速移动、急转急停的工况下，不会出现线缆松脱、

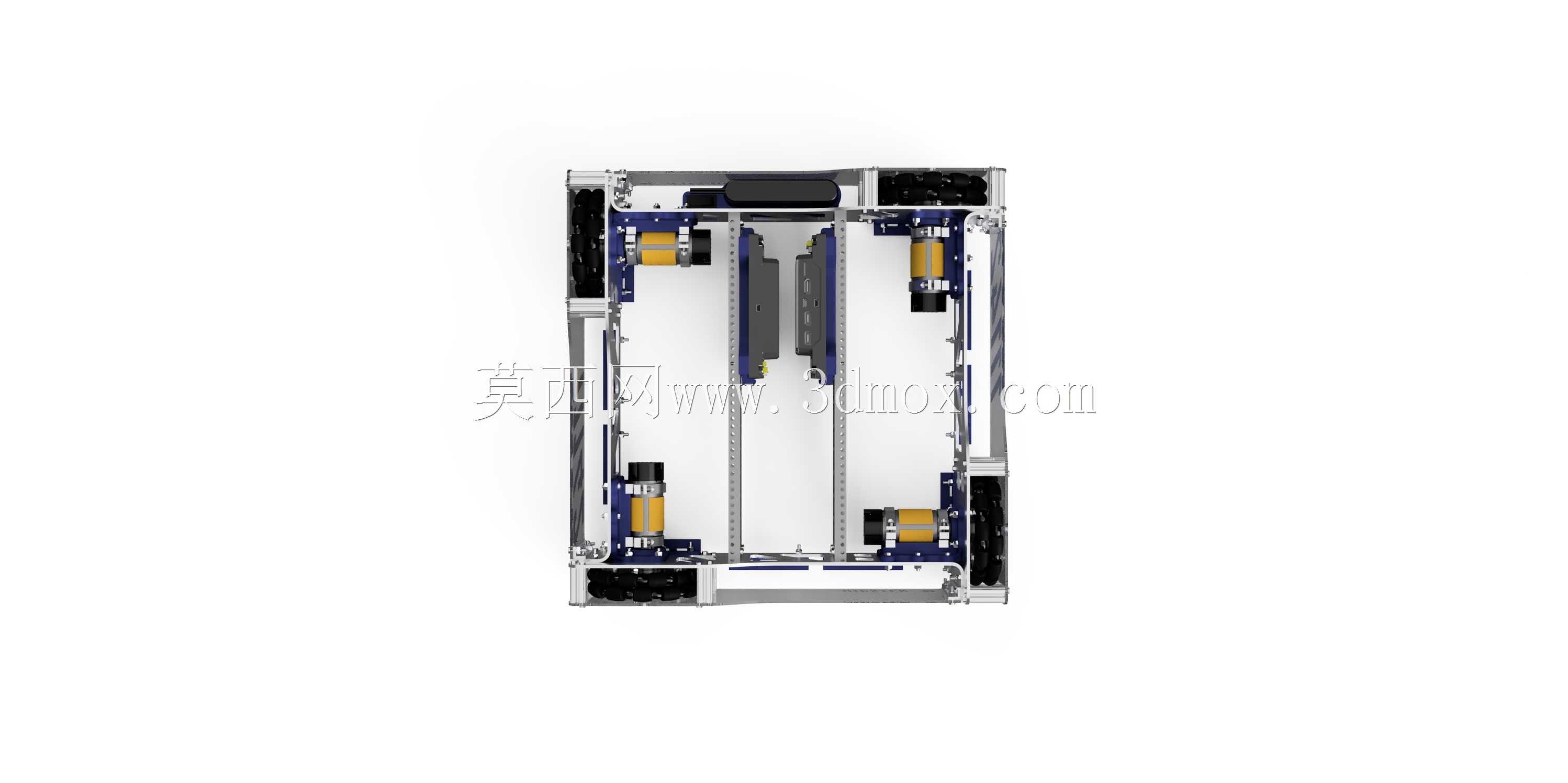

　　拉扯接插件导致的功能故障。从安装边界尺寸来看，底盘整体轮廓做了方正化设计，轮组外缘与底盘框架外缘齐平，没有突出的结构件，在狭小空间内做贴边移动、穿行窄通道时，不会出现突出部件刮蹭障碍物的问题；上层安装平面的孔位做了网格化排布，支持不同尺寸的上层负载直接安装，不需要额外做转接板设计。传动系统采用双侧对称布局，每个轮组的动力传递路径都做了同轴度优化，轴承座与内板的安装位采用一体铣削成型，避免装配误差导致的传动效率损耗，日常维护时只需要拆卸轮组外侧的端盖，就能完成辊子更换、轴承润滑等保养操作，不需要拆解整个底盘框架。底盘的侧护板采用聚碳酸酯材质做镂空设计，在保证侧面防护能力、避免场地异物卷入传动系统的同时，镂空结构能降低整体风阻，

　　同时减轻底盘自重，也能直观观察到内部传动部件的运行状态，日常巡检时能快速发现传动带松脱、齿轮磨损等潜在故障。整体结构的模块化设计程度较高，轮组、传动模块、电气安装支架都采用快拆结构，单个模块出现故障时可以快速更换，不需要整体拆解底盘，在赛事备赛、现场作业的场景下，能大幅缩短故障排查与修复的时间。
