全向轮运动底盘迭代结构设计方案

　　这套全向轮运动系统的结构设计，核心围绕狭小空间内的全向移动需求展开，在仓储分拣、实验室物料转运、小型巡检设备搭载这类对移动灵活性要求极高的场景中，常规差速底盘无法实现的横向平移、零半径转向、斜向行进动作，都能通过四组麦克纳姆轮的差速配合完成。设计初期最先敲定的是直驱传动方案，摒弃了传统轮组常用的同步带、齿轮减速转接结构，直接将驱动电机输出端与轮组轮毂连接，省去中间传动环节的间隙累积，同时减少传动过程中的动力损耗，对于需要频繁启停、精准对位的移动场景，直驱结构带来的响应速度提升十分明显，也能降低后期维护时对传动张紧件、啮合件的检修工作量。

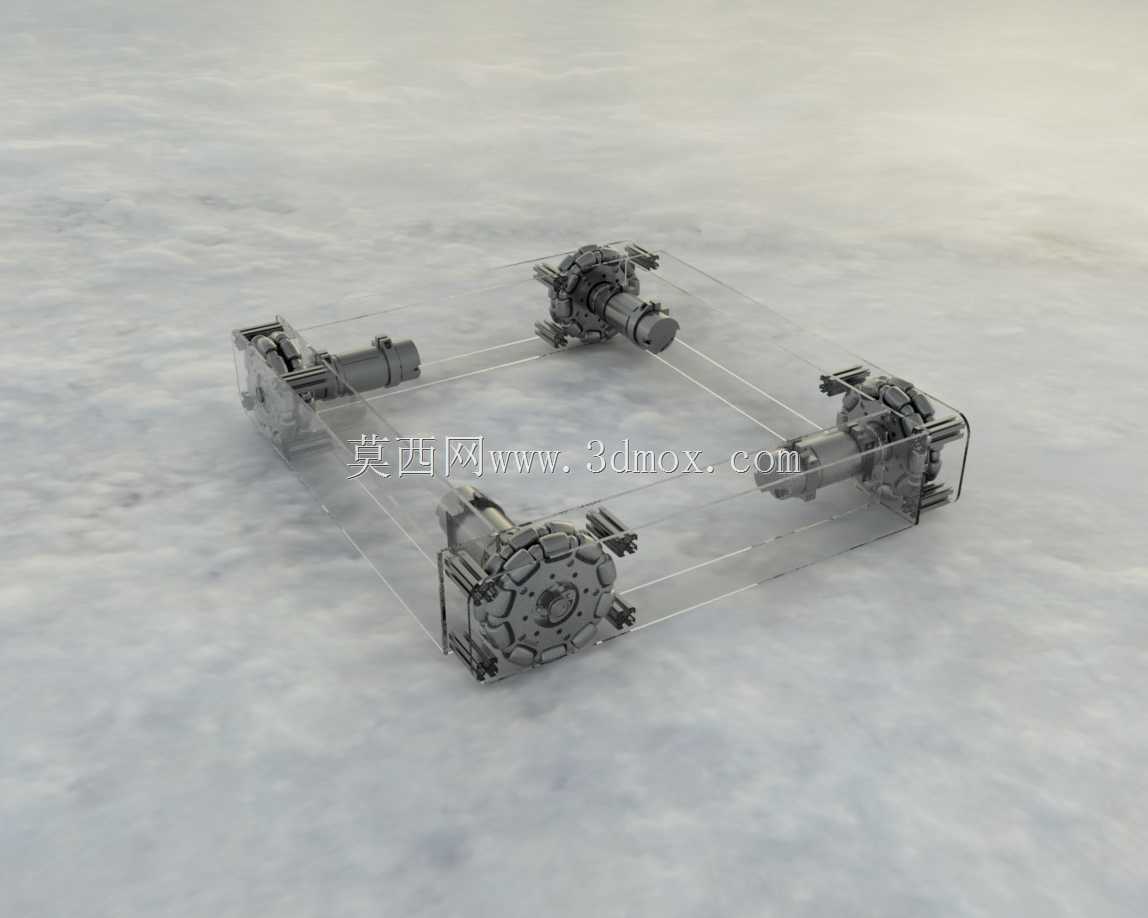

　　侧板材质选用聚碳酸酯板材，一方面是看中该材料的抗冲击性能，在移动平台发生轻微碰撞时不会像亚克力板材那样出现脆裂，另一方面聚碳酸酯的加工难度低，常规的钻孔、裁切工艺就能完成侧板加工，不需要开模定制，适合小批量试制阶段的快速迭代。轮组选用的是Gobilda系列全向轮，设计时没有采用常规的外接电机安装座结构，而是直接在全向轮的库存轮毂基准面上钻孔加工电机安装定位孔，将电机主体嵌入轮组内部的安装空间，这种设计最大程度压缩了轮组与侧板之间的冗余安装距离，让整个底盘的横向、纵向尺寸都控制在最小边界内，不会出现电机外凸占用搭载空间的问题。

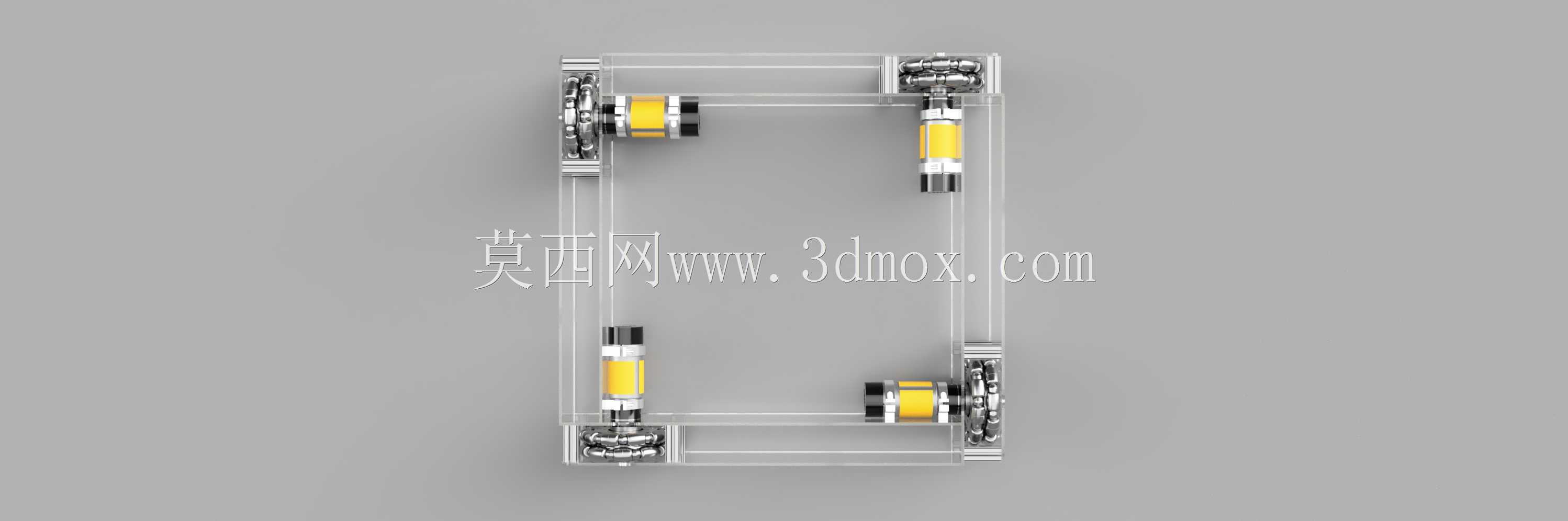

　　从安装边界来看，四组轮组分别布置在矩形底盘的四个角端，每一组轮组的安装基准面都与聚碳酸酯侧板保持垂直，电机的走线槽直接在侧板内侧预留浅槽，避免线缆外露被运行环境中的杂物剐蹭。轮组的辊子外包覆防滑橡胶层，在平整的环氧地坪、硬质瓷砖地面上都能保持足够的抓地力，不会出现全向移动时常见的打滑、位移偏差问题。设计时特意校核了每一组轮组的受力载荷，直驱电机的输出扭矩匹配轮组直径，确保底盘搭载额定负载时，单轮的接地比压保持在合理区间，不会出现轮组辊子受力不均导致的行进卡顿。

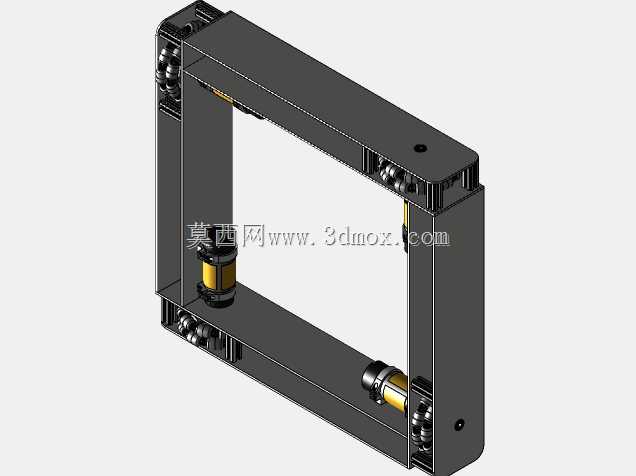

　　整个底盘的框架结构没有采用额外的铝型材拼接，而是靠四块聚碳酸酯侧板互相嵌合定位，连接位置采用不锈钢内六角螺丝紧固，既保证了框架的整体刚性，又控制了底盘的整体自重，对于需要搭载电池、控制模块、传感器组件的移动平台来说，自重降低意味着同等电池容量下的续航时间更长。在轮组的安装定位上，每一组轮组的转轴中心高度都保持一致，避免出现某一个轮组悬空导致的动力流失，加工时侧板上的轮组安装孔采用一次装夹加工完成，保证四个安装孔的同轴度、位置度公差控制在0.1mm以内，减少后期装配时的调整工作量。

　　这套结构的设计思路没有追求冗余的功能扩展，而是把核心目标放在紧凑性与可靠性上，对于做小型移动机器人、AGV转运小车的结构设计人员来说，这种嵌入式直驱轮组的安装方式，可以直接借鉴到同类型的底盘设计中，不需要额外设计复杂的轮组悬挂结构，依靠聚碳酸酯侧板的微量形变就能抵消地面不平整带来的轮组接地压力差，在平整室内场景下完全能满足使用需求。同时整个底盘的零部件数量少，除了四组全向轮、四个直驱电机、四块聚碳酸酯侧板之外，只有紧固用的标准螺丝，装配流程简单，不需要专用的工装夹具就能完成整机组装，适合教学演示、原型验证这类需要快速搭建移动平台的场景。在实际运行过程中，直驱结构的运行噪音远低于带减速箱的传动结构，在图书馆、实验室这类对噪音有要求的场景中使用也不会产生干扰。
