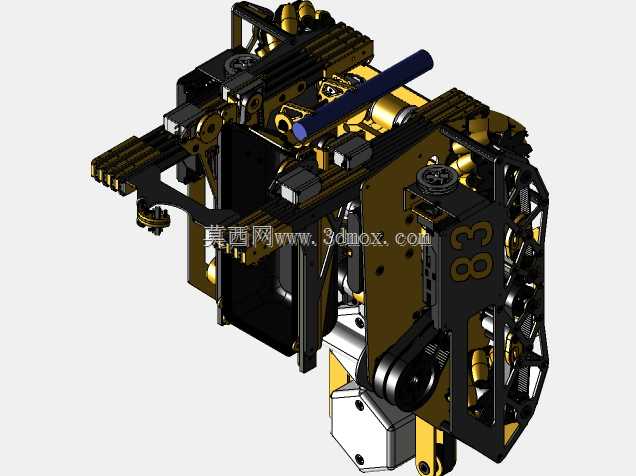

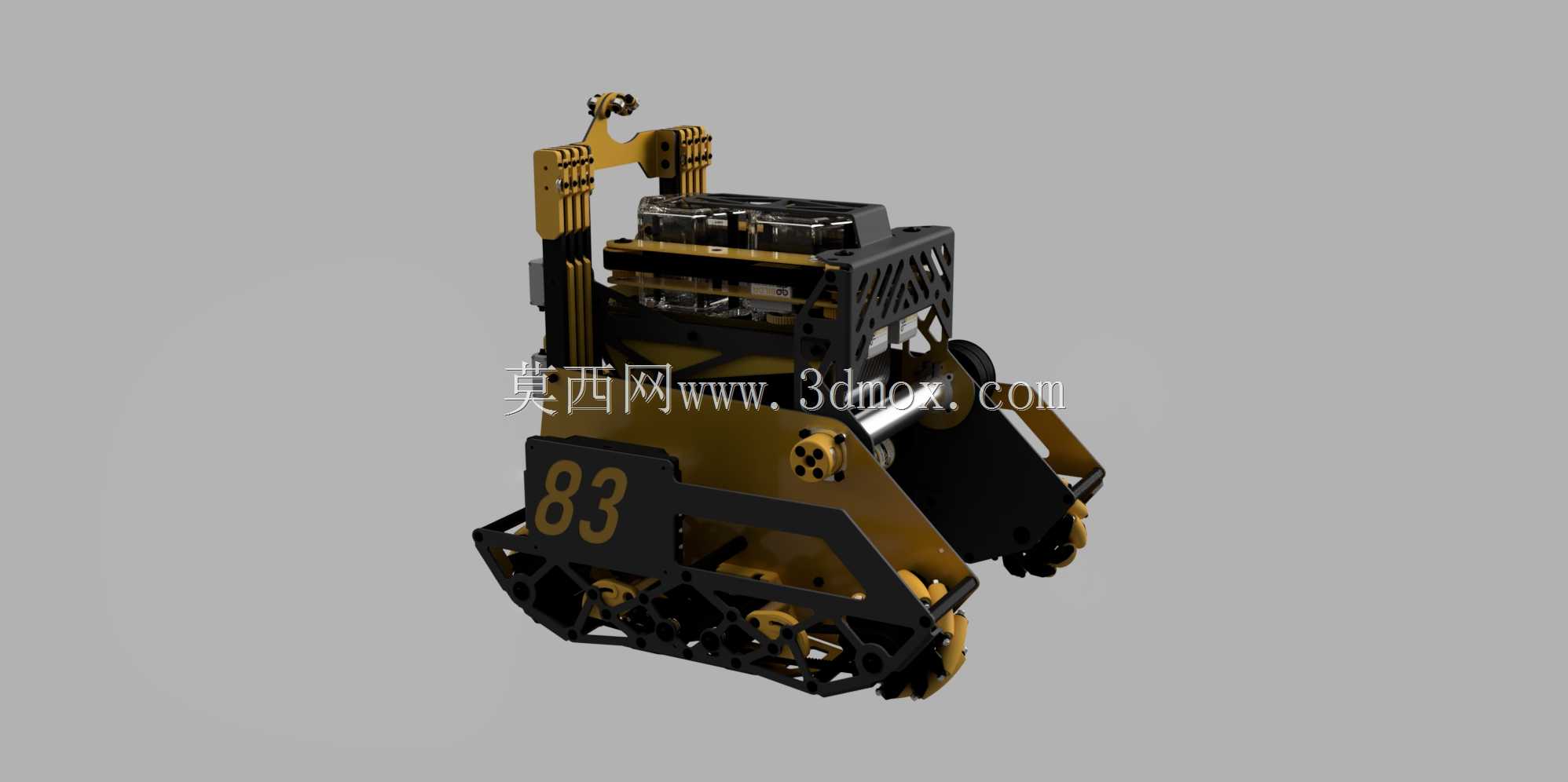

VCC赛事83队多功能竞技机器人结构设计

短周期赛事机器人的加工适配一直是参赛队伍绕不开的核心痛点，常规定制机加工件的交付周期往往超过赛事筹备窗口，这款竞技机器人在结构设计阶段就把加工可行性放在了首位，所有非承力异形件都预留了3D打印的壁厚余量，主承力框架直接选用标准3003铝型材裁切拼装，省去了开模定制的等待时间，连六角形脚蹼这类易损接触件都做了通用件适配设计，损坏后可以直接从标准件供应商处采购替换，不用临时返工绘图加工。

皮带驱动的麦克纳姆轮底座在装配时最容易出现的公差累积问题，在这套结构里被提前消解，轮组安装座直接和主框架型材的定位槽做了嵌合设计，不需要额外打表找正，装配时只需要将轮组卡入预设槽位锁紧螺丝就能保证四轮的平行度与同轴度，避免了现场调试时因为轮系偏斜导致的走偏、打滑问题。进气口的位置特意避开了履带带起的碎屑飞溅路径，外层加了一层可快速拆卸的碳纤维防护网，赛场地面的杂物不会直接吸入动力舱，日常清理只需要拆下防护网吹扫即可，不用拆解整个侧盖。

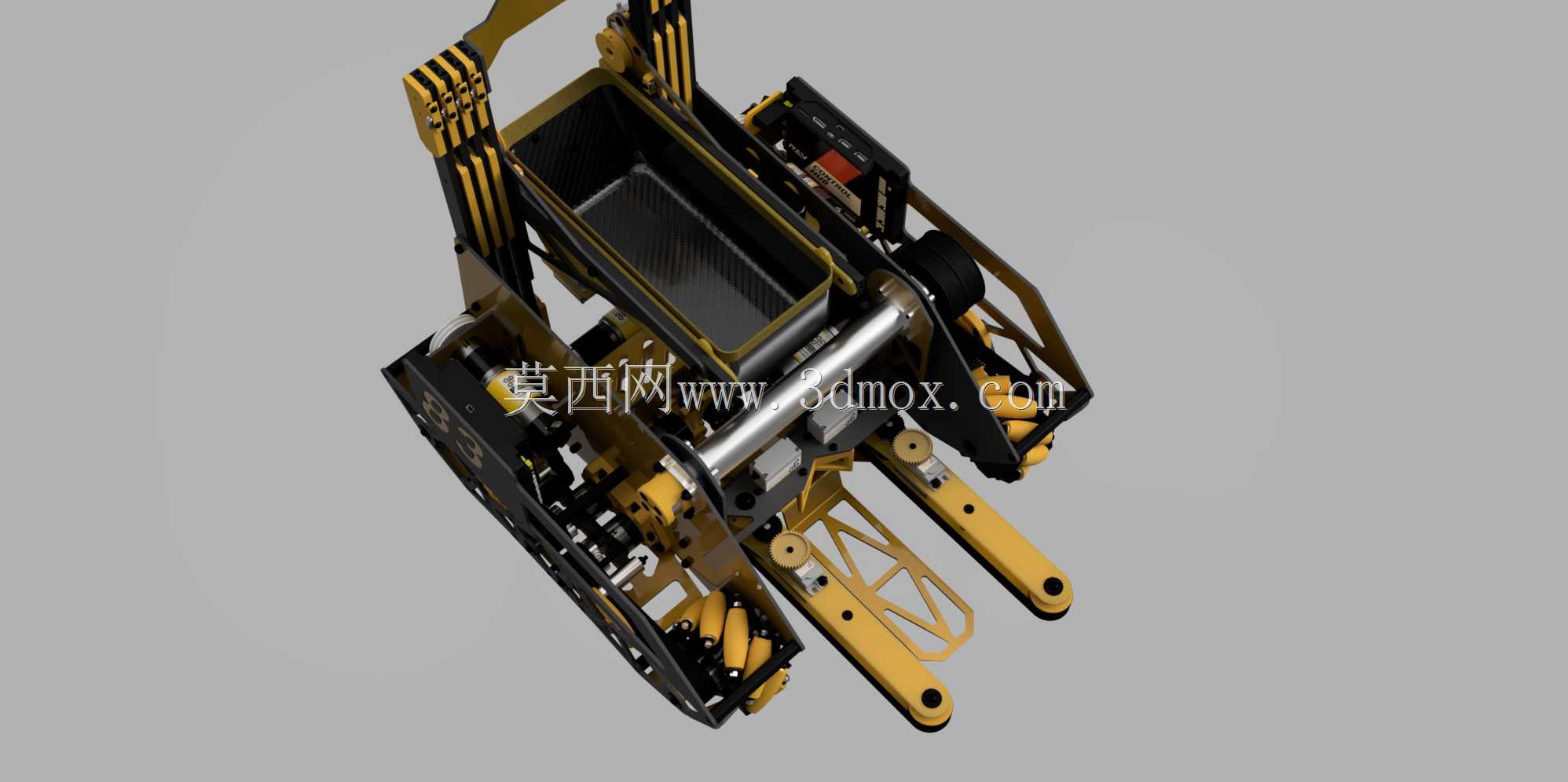

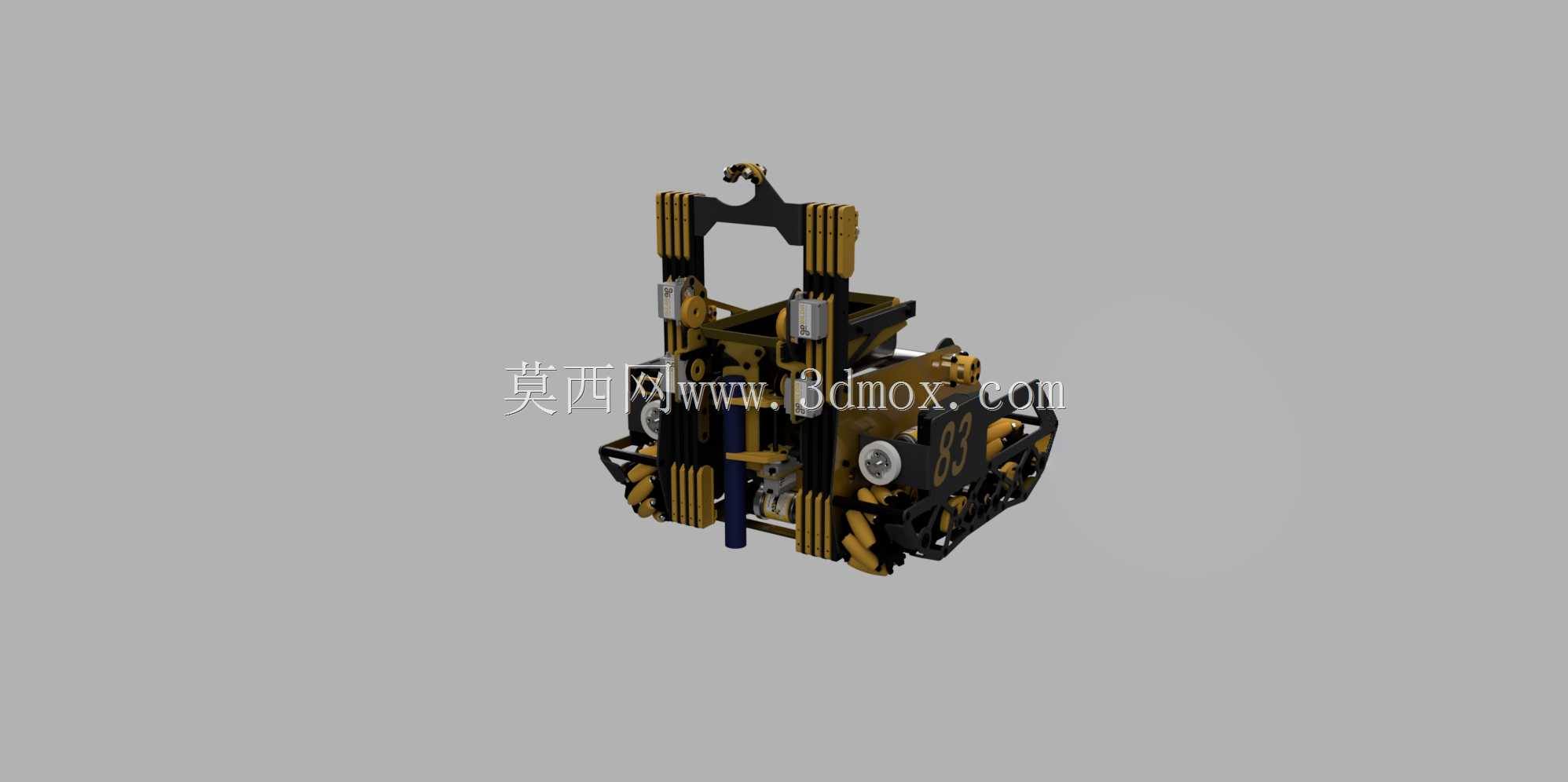

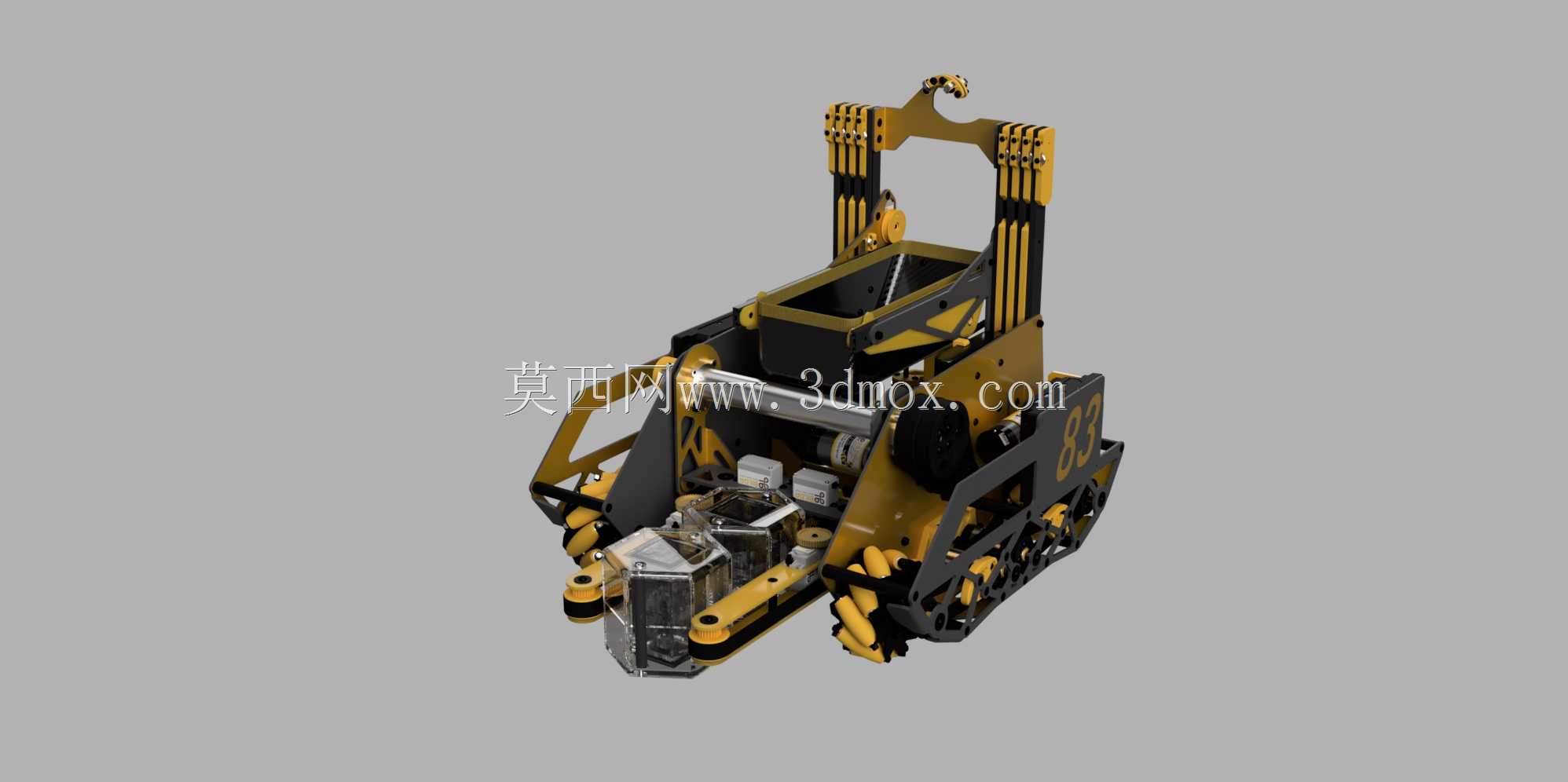

上部的计分吊舱、吊钩和吊杆做了模块化拆分，三个功能单元各自独立固定在主框架的顶部安装位，单个功能模块损坏时可以单独拆下更换，不会牵连其他功能结构。3003铝制的主框架在弯折处特意做了圆角过渡，避免应力集中导致的赛场碰撞断裂，聚碳酸酯透明护罩覆盖了前端的精密传感区域，既不遮挡传感器信号，又能抵御碰撞时的冲击，碳纤维组件只用在需要极致减重的上部抬升臂位置，平衡了整体重量与结构强度。

得分电梯的导轨直接借用了铝型材自带的槽道，没有额外加装定制导轨，既减轻了上部结构的重量，又降低了加工成本，电梯的限位触发片做了可调式设计，现场调试时可以根据场地的得分台高度快速调整触发位置，不用重新加工限位块。履带的张紧结构设计在侧盖内部，不需要拆开整个侧围就能从外部预留的调节孔调整张紧度，赛场临时维护的效率大幅提升。所有的走线槽都顺着型材的内部空腔布置，外部没有裸露的线束，避免了赛场对抗中线束被刮扯断裂的风险，接线端子都选用了快插型号，模块更换时不需要重新焊线，拔插即可完成替换。
