6.7升柴油发动机进气歧管结构设计

　　这款适配6.7升排量柴油发动机的进气歧管，是直列六缸柴油机进气系统的核心导流部件，主要应用在中型商用车、非道路工程机械设备的动力单元上，承担着将稳压后的洁净空气均匀分配至各气缸进气道的核心作用，其结构设计直接决定各缸充气效率的一致性，进而影响整机的动力输出平顺性、燃油经济性与排放表现。从实际装车场景来看，这类大排量柴油发动机多用于总质量12-25吨的中重型载货车、轮式装载机、中型发电机组等设备，进气歧管布置在发动机缸盖的进气侧，上方衔接电子节气门与进气歧管压力温度传感器安装位，侧方预留废气再循环管路的接入接口，部分工况下还需兼容曲轴箱通风管路的固定点位，设计时需要充分考虑周边附件的安装避让，避免与高压油管、喷油器线束、冷却水管路产生运动干涉。

　　从功能特性层面看，这款进气歧管采用了等长度流道设计，六个独立的进气支路从主稳压腔延伸至各缸进气法兰面，每一条流道的弯折角度、截面渐变率都经过反复校核，尽可能降低各缸进气的阻力差，避免出现某一缸充气量不足导致的燃烧恶化、排温异常问题。稳压腔的容积经过匹配计算，既能够缓冲进气门开闭产生的压力波动，减少进气谐振带来的充气效率损失，又不会因为容积过大导致发动机瞬态响应变慢，适配柴油发动机低转速大扭矩的输出特性。歧管本体采用铸造工艺成型，材料选用具备耐高温、抗振性能的铸铝合金，表面做了喷丸强化处理，能够长期承受120-150℃的进气温度，以及发动机运行过程中产生的宽频振动，不会出现管路开裂、密封失效的问题。

　　在设计思路上，这款歧管优先保证了安装密封性与结构刚度，与缸盖贴合的法兰面设计了连续的密封胶圈安装槽，螺栓孔位的布置间距经过优化，确保法兰面各区域的压紧力均匀，不会因为长期受冷热交变应力出现翘曲漏气。法兰面的平面度公差控制在0.1mm以内，粗糙度达到Ra1.6，能够满足无衬垫密封或者薄钢垫密封的装配要求。流道内部的过渡位置全部做了圆角顺滑处理，没有突兀的截面突变或者直角转折，尽可能减少进气过程中的涡流损失，让进入气缸的空气流保持稳定的层流状态，优化油气混合效果。考虑到柴油发动机的进气系统会接入EGR废气，流道内壁的设计也兼顾了抗积碳附着的性能，减少长期使用后积碳堆积导致的流道截面缩小问题。

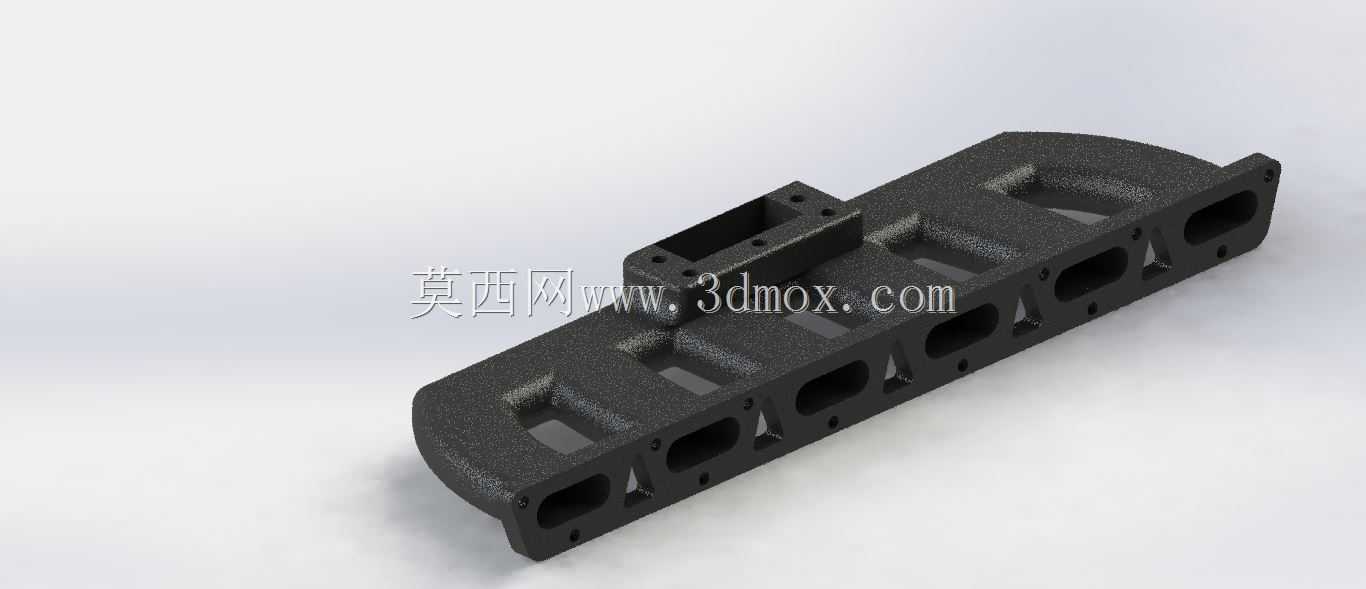

　　从安装边界与外形尺寸来看，这款歧管整体为长条形弧形结构，总长度适配直列六缸缸盖的进气侧安装跨度，整体高度控制在120mm以内，不会超出发动机舱的上部空间限制，方便后续加装发动机隔音罩。安装法兰上的螺栓孔位完全对应缸盖进气侧的螺纹孔位置，定位销孔的设计保证装配时的位置精度，错位量控制在0.05mm以内，避免装配时出现密封面错位。歧管上预留的传感器安装位采用标准螺纹接口，能够直接适配主流的进气压力、温度传感器，不需要额外加装转换接头。各个外接管路的接口位置都设计了加强筋结构，提升接口处的结构强度，避免管路插拔或者长期振动导致的接口断裂。在歧管的背部设计了多个固定支架安装点，能够将歧管与发动机缸体做辅助连接，进一步降低歧管自身的振动幅度，提升长期使用的可靠性。

　　在实际建模过程中，这类进气歧管的设计需要先完成缸盖接口、周边附件边界的逆向或者正向定位，先确定所有硬点尺寸，再逐步搭建稳压腔与流道的曲面，过程中需要反复做流场仿真校核，调整流道的截面变化与弯折角度，确保各缸的进气流量偏差控制在2%以内。结构强度仿真环节需要校核螺栓预紧力、冷热交变应力、振动载荷下的应力分布，避免出现应力集中的薄弱区域，尤其是各个接口与法兰连接的位置，需要通过增加圆角、布置加强筋的方式分散应力。完成主体结构设计后，还需要做装配干涉检查，模拟发动机全工况下的位移量，确保歧管与周边部件在任何工况下都保留至少5mm的安全间隙，避免运行过程中出现磕碰磨损。
