6.7排量柴油发动机油底壳结构设计

　　商用车动力总成的润滑系统可靠性，直接决定了整车运营的出勤率与全生命周期维护成本，6.7排量柴油发动机作为中重型巴士、非道路工程设备的核心动力单元，其油底壳的结构设计需要兼顾储油、密封、扰流抑制、整机刚度补强等多重需求，绝非简单的储油容器。从实际装车场景来看，这类动力单元多匹配10-12米城间巴士、小型矿用卡特彼勒工程设备，日常运行工况覆盖长时间怠速、连续高负荷爬坡、非铺装路面颠簸倾斜等极端场景，油底壳的设计首先要解决的就是复杂工况下的机油泵供油稳定性问题。

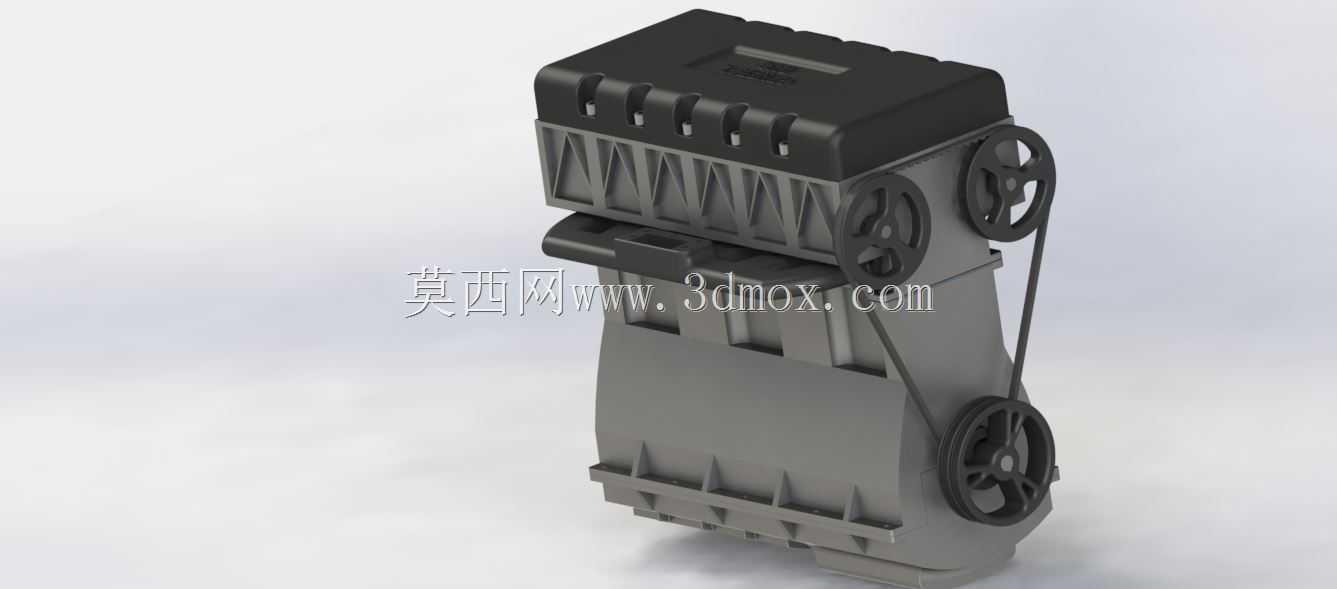

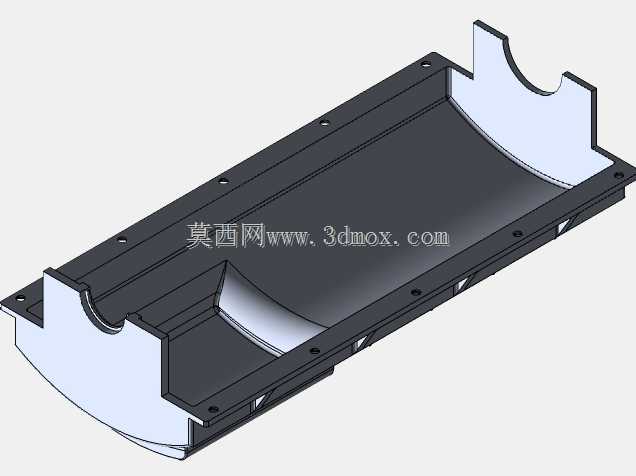

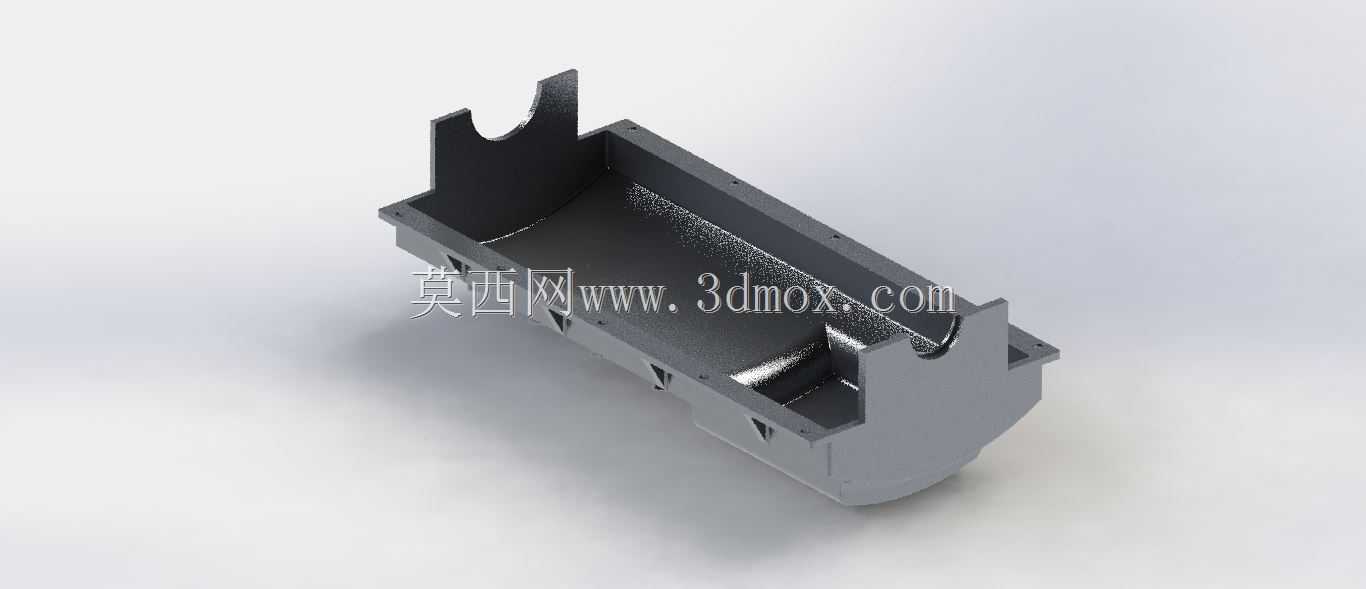

　　从结构功能维度拆解，该油底壳采用上宽下窄的阶梯式型腔设计，上部法兰边完全匹配缸体下平面的安装孔位，法兰面预设的密封胶槽宽度控制在3mm、深度1.2mm，既可以保证涂胶后密封胶不被过度挤压溢出，也能在缸体与油底壳结合面形成均匀的密封环带，避免长期运行后出现机油渗漏问题。型腔内部的加强筋布局并非均匀排布，而是对应缸体主轴承盖的下方位置设置纵向扰流板，当车辆在坡道倾斜、急加速急减速工况下，机油在油底壳内的剧烈晃动会被扰流板分割缓冲，避免机油泵集滤器瞬间暴露在油面以上造成供油中断，这一设计细节在城配巴士频繁启停、矿山设备大角度爬坡的场景下尤为关键。

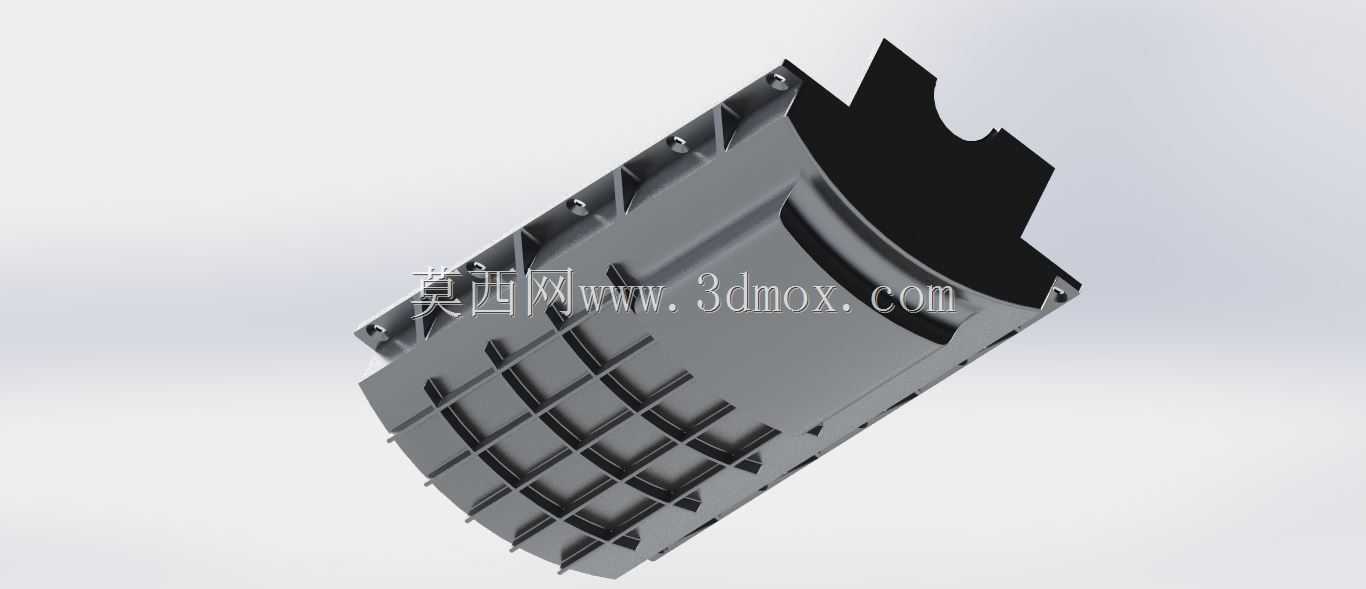

　　考虑到柴油发动机运行时机油需要容纳燃烧室窜入的杂质、摩擦副磨损产生的金属碎屑，油底壳底部的最低点设置了内凹的放油螺塞座，螺塞座周边的型腔做了1.5度的倾斜导油面，日常保养更换机油时可以保证腔内旧机油完全排空，避免残留的废机油污染新加入的润滑油，同时放油螺塞的安装位置预留了足够的扳手操作空间，不需要拆卸周边的底盘护板即可完成放油操作，大幅降低一线维保的操作难度。油底壳侧壁的加强筋采用纵横交错的网格状布局，一方面可以提升薄壁壳体的整体刚度，避免发动机运行过程中缸体的振动传递到油底壳产生共振噪声，另一方面也能增大壳体的散热面积，车辆高速行驶时迎面气流扫过油底壳外壁，可以带走机油的部分热量，辅助机油冷却器控制润滑油的工作温度。

　　从安装边界来看，该油底壳的上部安装法兰完全贴合缸体下平面轮廓，法兰边的安装孔位采用间隔均匀的M10螺栓孔设计，螺栓拧紧力矩按照22-25N·m的工艺要求对角分步拧紧，既可以保证密封压力均匀，也不会因为力矩过大造成铝合金壳体的螺纹滑牙。油底壳的下部轮廓充分考虑了整车底盘的布置空间，避让了前桥转向拉杆、发动机悬置支架的运动包络，即使车辆在极限颠簸、转向最大角度的状态下，油底壳也不会与底盘其他部件发生运动干涉。针对工程设备版本的应用需求，油底壳侧壁还预留了机油液位传感器、机油温度传感器的安装接口，接口位置设置在油液静态液位的中下部，保证传感器检测数据的准确性，同时接口周边做了局部加厚处理，避免传感器安装时造成壳体开裂。

　　在建模逻辑上，整个壳体采用抽壳特征构建基础型腔，壁厚根据不同位置的受力情况做差异化设计，法兰边位置壁厚6mm，侧壁主体壁厚3.5mm，放油螺塞座、传感器安装座位置局部加厚到8mm，既控制了整体部件重量，也保证了受力薄弱位置的结构强度。所有的转角位置都做了R3-R5的圆角过渡，避免应力集中造成的壳体疲劳开裂，尤其是在发动机长期交变载荷的作用下，尖角位置的应力集中会大幅缩短部件的使用寿命，圆角过渡的设计可以让应力均匀分散到整个壳体壁面。内部的扰流板与壳体本体采用一体化设计，省去了额外的焊接工序，也避免了焊接位置长期受机油浸泡出现脱焊的风险，扰流板的高度设置为静态油面高度的三分之二，既可以有效抑制油液晃动，也不会阻碍机油回流到油底壳底部的集滤器位置。

　　实际装车验证中，这类结构的油底壳可以满足发动机纵向倾斜30度、横向倾斜25度状态下的连续运行需求，完全覆盖山区道路、非铺装路面的工况要求，同时壳体的振动噪声比普通平板式油底壳降低3-5分贝，提升了整车的乘坐舒适性。储油容积经过精准计算，在满足发动机润滑系统循环油量需求的基础上，预留了15%的热膨胀空间，避免机油温度升高后体积膨胀造成的腔内压力过高，配合曲轴箱通风系统的接口，可以保证油底壳内部压力始终稳定在合理区间，减少密封件的老化速度。
