低地板城市客车立柱悬挂连接结构

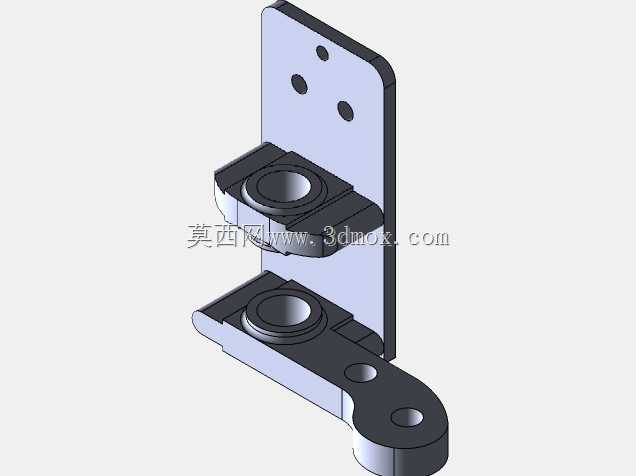

　　该结构件应用于低地板城市公交客车的车身立柱与底盘悬挂的连接区域，是城市公交承载式车身结构中关键的传力部件，日常运营中需要传递车身垂向载荷、转弯时的侧向载荷以及制动、加速过程中的纵向冲击载荷，适配城市公交频繁启停、站点密集、载客量波动大的实际运营场景，安装位置处于车身侧围下部与悬挂上安装点的衔接处，属于车身底盘一体化结构中的核心连接节点。从结构设计逻辑来看，该零件采用L型主承载板作为基体，竖直段设置四个均布的安装孔，用于与车身侧围立柱的内板通过螺栓刚性连接，孔位公差控制在±0.1mm范围内，保证装配后与立柱贴合面的间隙不超过0.2mm，避免长期运营中出现连接松动、异响问题。水平段集成了两处带衬套安装位的铰接支座，

　　上方支座用于连接悬挂上推力杆，下方支座用于连接减震器上端安装点，两处铰接孔的同轴度公差控制在Φ0.05mm，保证悬挂杆件运动过程中无卡滞、附加载荷小。零件底部延伸出的带孔凸耳，用于连接车身横向稳定杆的竖拉杆，整合了多个连接点位，减少了相邻区域的零件数量，降低装配复杂度的同时，也减少了多个连接点带来的累积误差。外形尺寸方面，竖直安装板总高186mm，宽度72mm，板厚8mm，水平承载段总长124mm，铰接支座的内孔直径为Φ22mm，适配常规城市公交悬挂系统通用的橡胶衬套尺寸，安装边界上，竖直板背面为完整平面，无需额外加工避让结构，可直接贴合立柱冲压板面，水平段下方预留35mm的运动间隙，满足悬挂跳动过程中减震器、推力杆的运动包络要求，

　　不会与周边的线束、气路管路产生干涉。材料选用Q355B低合金高强度结构钢，毛坯采用精密铸造工艺成型，安装面、铰接孔位置通过数控铣削、镗削加工达到尺寸精度要求，非加工面保留铸造喷丸处理的表面状态，整体做电泳防锈处理，适配车辆底部潮湿、多泥沙的使用环境，设计使用寿命覆盖整车全生命周期，正常运营工况下无需单独更换。结构受力层面，设计过程中通过有限元分析对垂向满载、转弯侧向0.8g加速度、制动0.6g减速度三种典型工况进行了应力校核，最大应力出现在竖直板与水平段的衔接圆角处，应力值为212MPa，低于材料的屈服强度，安全系数达到1.67，满足客车行业的结构强度要求，衔接处设置R5的过渡圆角，避免应力集中导致的疲劳开裂问题。

　　铰接孔位置设计了2mm厚的衬套压装凸台，压装衬套后凸台端面可作为衬套的轴向定位面，无需额外加装限位挡圈，简化了装配工序，同时凸台结构也提升了铰接位置的局部刚度，避免长期交变载荷下孔位出现变形失圆。零件的重量控制在1.2kg左右，在满足强度要求的前提下，对竖直板非安装区域、水平段非承载位置做了局部减薄处理，尽可能降低零件自重，助力整车轻量化设计，减少车辆运营过程中的能耗。实际装配过程中，该零件可先在分焊装工位与立柱总成预装，再随立柱总成进入总装工位完成悬挂部件的连接，装配顺序符合现有客车生产的工艺流程，不需要调整现有工位的工装夹具，具备良好的工艺适配性，可直接替换同类型车型的原有连接支架，无需对周边结构做改动。
