乘用车辆通风式盘式制动盘结构设计

　　日常做底盘制动系统匹配时，最先要锚定的就是制动盘的安装边界，毕竟这一部件直接卡在前转向节或者后桥的安装位上，和轮毂轴承、制动卡钳的配合容差往往控制在零点几毫米级别，一旦安装孔位的节圆直径、中心定位孔的公差偏出范围，装车后就会出现制动抖动、偏磨的问题。这次做的这款通风式制动盘，是针对紧凑型家用前驱车型的前轮制动场景设计的，日常城区通勤的频繁点刹、高速路段的持续减速、甚至山区长下坡的连续制动工况，都在设计初期的工况覆盖范围内。

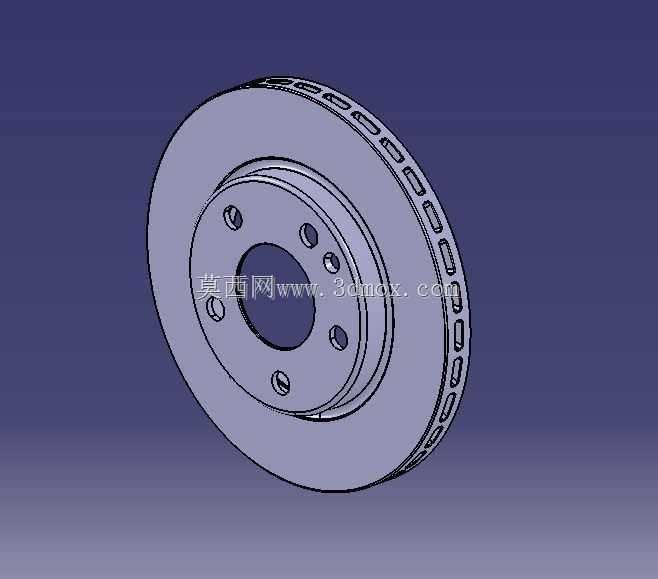

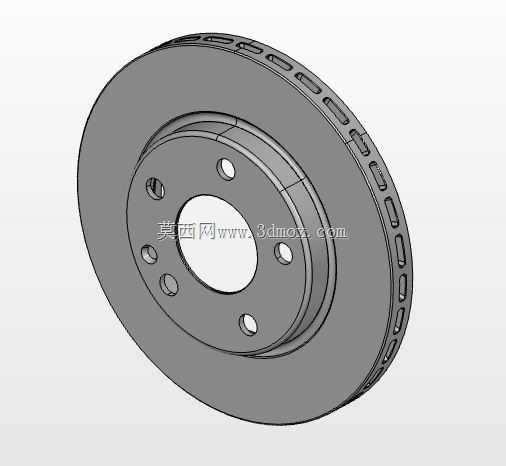

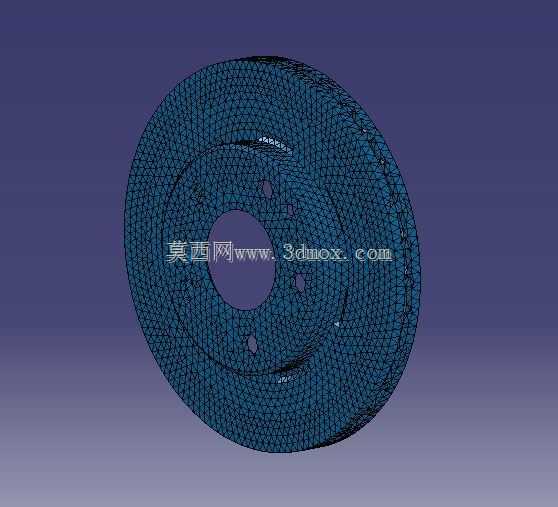

　　从结构功能上看，这款制动盘采用双层摩擦面加中间通风道的结构，和实心盘相比，车辆行驶时气流会顺着盘体圆周分布的通风槽快速穿过，把摩擦产生的热量持续带走，避免长时间制动后摩擦面温度过高出现热衰减，保证制动力输出的稳定性。摩擦工作面上没有设计额外的划线或者打孔结构，是偏向民用通勤场景的调校取向，能在保证制动摩擦力足够的前提下，降低日常使用中制动片的异常磨损，减少制动时的高频噪音，更适配普通家用车的使用需求。

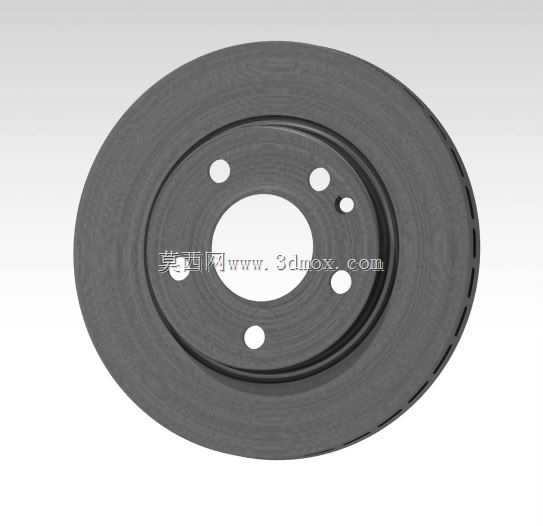

　　设计过程中最先确定的是安装接口的尺寸参数，五个螺栓安装孔均匀分布在中心定位孔的外围，节圆尺寸完全对应目标车型的轮毂安装规格，中心孔和轮毂轴头采用过渡配合，装车时能直接实现径向定位，不需要额外调整同轴度。盘体的摩擦环厚度、整体外径是根据目标车型的整备质量、最高车速、制动卡钳的活塞面积、制动片的摩擦系数反向推算出来的，保证在法规要求的最大制动减速度工况下，盘面的单位面积压力处在摩擦材料的最佳工作区间，既不会因为压力过大导致摩擦片过早磨损，也不会因为接触面积不足导致制动距离超标。

　　中间的连接帽檐部分做了不等厚的过渡设计，和摩擦环连接的位置做了圆弧卸荷结构，避免制动过程中热胀冷缩产生的应力集中在连接转角处，长期使用后出现盘体开裂的问题。通风槽的走向采用径向直槽加微小偏角的设计，相比完全径向的直槽，能在车辆行驶时提升风道内的空气流速，同时不会因为槽型角度过大增加铸造时的工艺难度，量产时采用常规的灰铸铁铸造工艺就能实现，不需要额外的复杂型芯结构，能有效控制量产的制造成本。

　　实际匹配时还要考虑和周边部件的间隙，盘体的最大外圆要和转向节的防尘挡板、卡钳支架的内侧保留足够的安全间隙，避免车辆行驶过程中悬架跳动、轴承出现正常旷量时，盘体和周边部件发生运动干涉。摩擦面的端面跳动量在设计时给出的形位公差要求是不超过0.03毫米，这个精度要求能保证制动盘装车后，高速轻踩刹车时不会出现方向盘抖动的问题，同时这个公差等级在常规的数控车削加磨削工艺下就能稳定达到，不会给量产加工提出过高的精度要求，平衡了产品性能和制造成本。

　　从使用场景的适配性来看，这款制动盘的设计没有偏向激烈驾驶的性能取向，所有结构参数都是围绕日常家用车的高频使用场景优化：足够的热容量应对城区频繁制动的温升，稳定的摩擦配合面降低日常维护成本，标准化的安装接口能直接适配对应车型的底盘结构，不需要对周边部件做任何改装就能直接替换装车。设计时也考虑了长期使用的磨损余量，摩擦环的厚度预留了足够的磨损极限，当盘面磨损到规定的最小厚度时才需要更换，整个生命周期内不需要做额外的盘面加工维护，符合民用车辆零部件长寿命、低维护成本的设计要求。
