撬装集成式消防泡沫供给装置结构

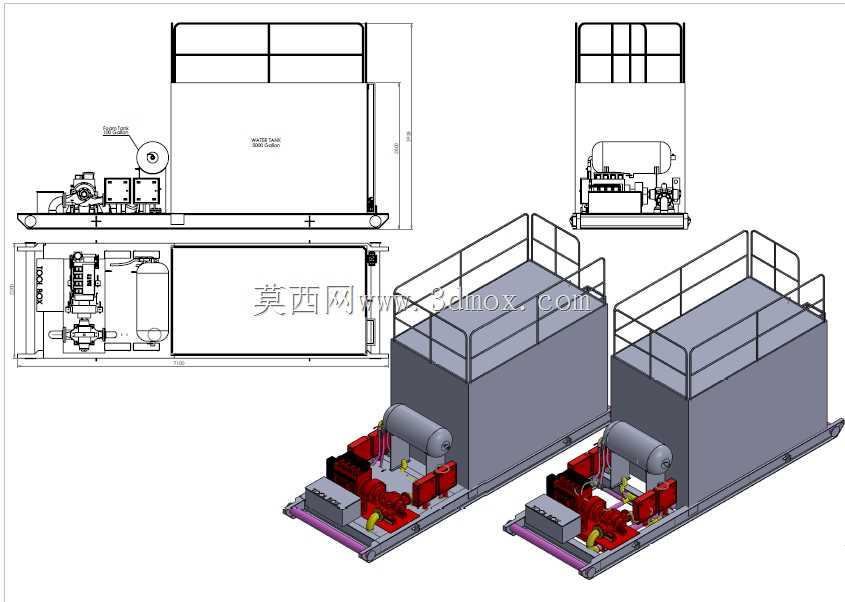

　　在石油化工仓储区、油气装卸码头、机场油库这类存在甲、乙、丙类液体火灾风险的场所，固定泡沫灭火系统的响应速度与集成度直接决定初期火灾的处置效率，这套撬装式消防泡沫供给装置，正是针对这类场景的快速部署需求设计的一体化灭火介质供给单元。整套设备采用撬装集成布局，将5000加仑清水储罐、100加仑泡沫液储罐、发动机驱动离心泵组、管路阀门组件、操作巡检平台全部整合在统一的钢制焊接底撬上，不需要在现场做分散设备的混凝土基础找正、分体管路焊接试压，到场后仅需连接输出主管路与电源（若为电启动机型）即可投入备勤状态，特别适合临时作业场站、老旧库区消防改造、偏远无固定消防管网站点的配置需求。从结构设计逻辑来看，底撬采用型钢焊接框架结构，

　　主承重梁选用H型钢拼接，横梁根据设备载荷分布做不等间距布置，储罐支脚位置额外加焊加强筋板，避免运输吊装过程中出现底撬变形；两个储罐均采用卧式圆筒结构，清水罐作为容积最大的部件，布置在撬体后侧区域，罐体顶部设置带护栏的操作平台，平台护栏高度符合工业巡检防护要求，留足了罐顶阀门操作、液位计巡检的操作空间，泡沫液储罐容积较小，布置在泵组上方的支架位置，依靠重力与泵入口形成稳定的灌注头，避免离心泵启动时出现吸空问题。动力端采用发动机直联离心泵的配置，泵组参数匹配5x4x13的进出口径规格，发动机与泵体之间通过联轴器直连，省去了皮带传动的张紧维护需求，泵组整体安装在撬体前侧的独立减震底座上，底座与主撬之间设置减震垫，

　　降低发动机运行时的振动传递到罐体与管路，避免长期运行出现焊缝疲劳开裂。管路系统的设计充分考虑了泡沫混合的工艺需求，清水管路从清水罐底部引出接至泵入口，泡沫液管路从泡沫罐引出经泡沫比例混合器接入泵出口侧的混合腔，可根据灭火需求自动调整泡沫液的混合比例，输出的泡沫混合液直接接至外部消防炮或泡沫产生器接口；管路上全部采用法兰连接形式，关键位置设置放空阀、压力表、止回阀，泵出口设置泄压回流管路，可在超压时将部分介质回流至清水罐，避免管路憋压损坏密封件。从安装边界来看，整套撬装设备的外形尺寸适配标准集装箱运输宽度，运输时不需要做超宽超限申报，撬体底部预留标准叉车孔与吊装吊耳，可直接采用叉车转运或吊车装卸；

　　设备就位时仅需要保证安装地面的平整度满足底撬承重要求，不需要额外做复杂的地脚螺栓固定，对于临时部署场景，甚至可直接放置在压实的硬化地面上使用。巡检通道的设计也充分考虑了日常运维需求，泵组周围预留足够的操作空间，可满足日常机油检查、滤芯更换、阀门启闭操作的空间需求，罐顶平台通过爬梯与撬体地面连通，爬梯踏步采用防滑花纹板制作，避免雨天巡检滑倒。在实际工况适配性上，这套装置可独立作为移动消防供给单元使用，也可接入固定消防管网作为补充增压单元，发动机驱动的形式摆脱了对外部电网的依赖，在断电场景下仍可正常启动运行，适合火灾状态下可能出现供电中断的高危场所；泡沫罐采用耐腐蚀材质制作，可兼容水成膜泡沫液、氟蛋白泡沫液等常用消防泡沫介质，罐体设置液位观察窗，可直观查看泡沫液剩余量，方便日常补加维护。整套结构的三维建模过程中，对所有管路的走向做了干涉检查，避免出现管路与结构件、运动部件的碰撞，泵组的检修空间做了1:1的模拟验证，确保拆卸泵体端盖、更换密封件时不需要拆除周边其他部件，护栏、爬梯的尺寸完全符合人体工程学要求，操作时不会出现空间局促的问题。
