弧形槽多安装孔铸铁连接支座结构

　　该构件为球墨铸铁材质的连接支撑类零件，主要应用于重载工况下的设备机架间连接、工装夹具定位支撑、输送线侧边导向组件安装等场景，在冶金设备辅件、机床工装定位单元、物流分拣线的导向支座段都能见到同类结构的应用，核心作用是在两个存在高度差的安装平面间实现刚性连接，同时通过中间的弧形避让槽为穿过的轴类、杆类运动部件预留活动空间，避免运动构件与安装支座发生运动干涉。从结构设计逻辑来看，零件采用上下两层带安装孔的平板结构，通过中间的弧形弯板实现刚性连接，上下安装面的孔位采用对称式布局，每个安装面设置四个通孔，孔位周边做了凸台加厚处理，一方面可以降低铸件整体壁厚，减少铸造过程中的缩松缺陷风险，另一方面能增加螺栓连接区域的接触强度，

　　避免螺栓拧紧时安装面出现压溃变形。中间的弧形过渡段采用等壁厚设计，曲率经过反复校核，既保证了弯板部分的抗弯截面模量满足重载下的刚度要求，不会在长期受载后出现塑性变形，又能最大化预留内部弧形空间的通过尺寸，适配直径在对应范围内的往复运动杆件穿过。从安装边界尺寸来看，零件整体的长宽高比例适配多数通用工业机架的型材安装间距，下层安装板的孔位中心距匹配常用40系列、50系列工业铝型材的槽口间距，也适配标准型钢机架的预留安装孔位，安装时不需要额外做连接板转接，直接通过内六角螺栓即可完成固定。上层安装板的孔位布局与下层呈对应角度偏移，适配需要错位安装的连接场景，比如上层固定导向块、检测支架类附件，下层固定在设备主框架上，

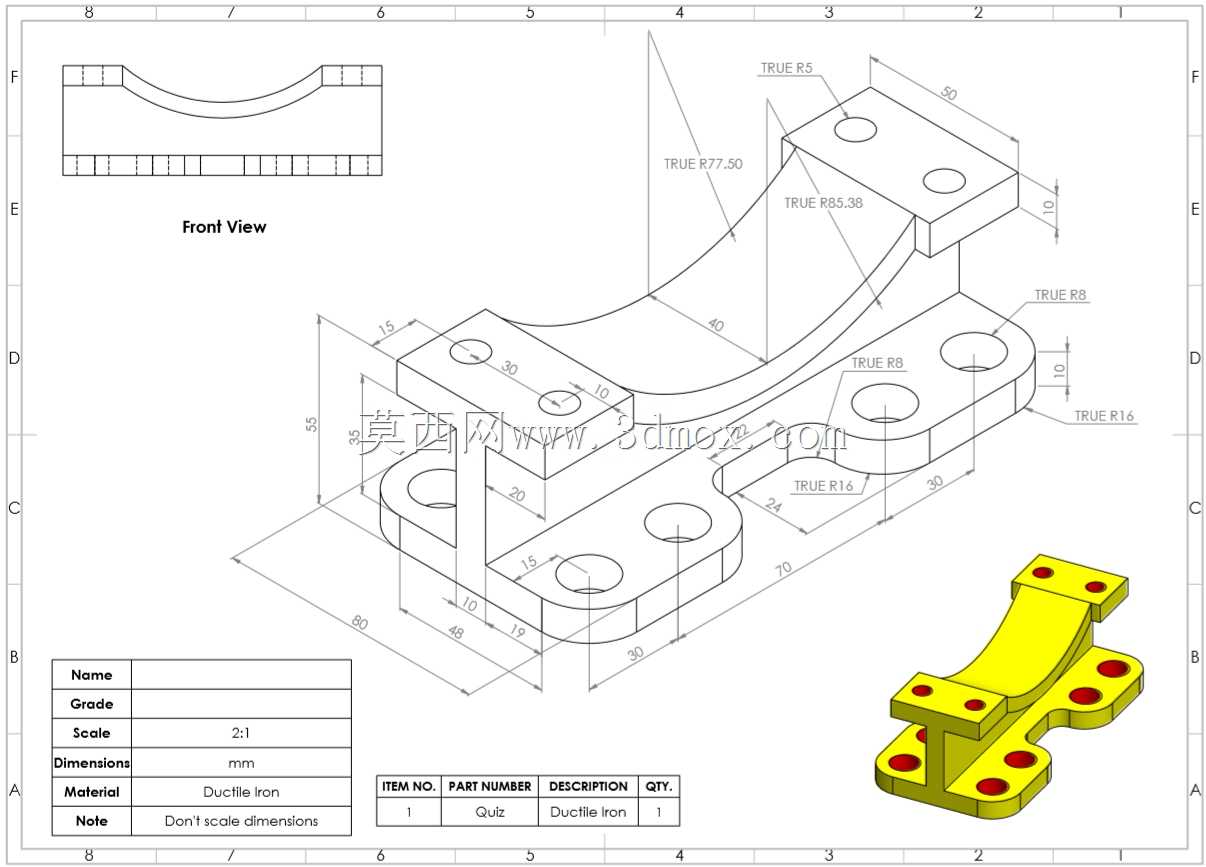

　　错位的孔位可以避免上下螺栓安装时出现空间干涉，方便装配时的工具操作。零件的主视图投影可以看到，弧形槽的下边缘做了微小的倒角处理，避免运动杆件在往复动作时与槽口边缘发生刮擦，降低杆件表面的磨损速率，所有安装孔的端面都做了锪平处理，保证螺栓拧紧时头部与安装面完全贴合，不会因为铸件表面的斜度导致螺栓出现偏载受力，延长螺栓的疲劳使用寿命。从建模逻辑来看，该零件的建模过程先绘制下层安装板的草图，拉伸生成基础底板后，绘制中间弧形弯板的引导线与截面轮廓，通过扫描特征生成中间连接段，再绘制上层安装板的草图，拉伸后与中间段做合并处理，最后对所有安装孔做拉伸切除，添加凸台、倒角、锪平等工艺特征，建模过程中所有的尺寸标注都遵循机械制图的投影规范，

　　每个尺寸都对应实际加工的工艺基准，比如安装孔的位置尺寸以下层板的侧边为第一基准，弧形面的曲率半径以安装板的结合面为基准标注，方便后续加工时的工艺定位，铸件的脱模斜度在建模时已经提前添加，所有非加工面的斜度控制在1.5度以内，满足砂型铸造的脱模要求，不需要后续额外做工艺修补。在实际选型应用中，该类支座的承载能力主要由中间弧形弯板的壁厚与材质决定，球墨铸铁的材质特性使其具备一定的吸震性能，比同尺寸的焊接钢件更适合用在存在小幅振动的设备连接部位，能够降低振动传导带来的螺栓松动风险，安装时需要注意上下安装面的平面度要求，如果安装框架的表面平面度超差，需要在支座与框架间添加调整垫片，避免支座安装后出现内应力，长期受载后出现断裂问题。
