汽车用双立板安装固定支架结构设计

　　该双立板支架属于承载类连接构件，主要应用在商用车底盘附属部件安装、车载设备固定以及工业生产线工位辅助支撑场景中，日常工况下需要承受被连接件的静载荷与车辆行驶、设备运行过程中产生的交变振动载荷，对结构的刚性与抗疲劳性能有明确要求。从实际使用场景来看，这类支架常被用来固定车载气路阀组、线束固定座、小型传感器安装模块，或是生产线旁的小型气动元件托架，安装位置多分布在底盘纵梁侧面、设备机架的型材安装面上，需要适配不同厚度的安装基体，同时保证被固定部件的位置精度不会因长期振动出现偏移。

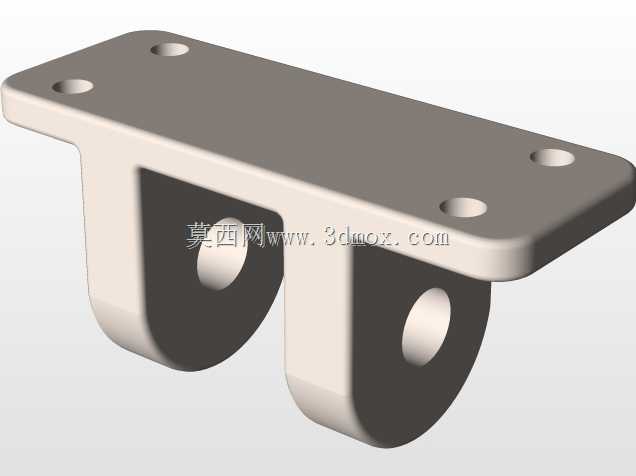

　　设计过程中优先考虑了安装便捷性与载荷传递路径的合理性，底部采用带圆角的平板式安装基座，四个安装孔位做了沉头处理，适配内六角圆柱头螺钉的安装尺寸，避免螺钉头突出安装面干涉其他部件；基座与立板衔接位置做了大圆弧过渡，没有采用直角拼接结构，目的是消除应力集中点，避免长期受交变载荷时衔接位置出现疲劳裂纹。两块平行的立板上分别设置了同轴的销孔，用来穿装铰接销轴或是连接螺栓，实现被支撑部件的铰接固定或是刚性连接，立板的厚度根据常规承载需求做了匹配，既不会因厚度过大增加不必要的重量，也不会因厚度不足导致受载后出现立板变形、销孔错位的问题。

　　从安装边界来看，底部安装面的平面度公差控制在0.1mm以内，保证安装后支架与基体表面完全贴合，不会出现局部悬空导致的受力不均；两个立板的平行度公差设置为0.08mm，同轴销孔的位置度公差控制在0.05mm，避免穿装销轴时出现卡滞，或是铰接部件转动时出现别劲的情况。立板顶部做了圆弧收边处理，没有尖锐棱角，一方面是避免安装维护时划伤操作人员，另一方面也能减少应力在边角位置的集中。整体结构没有多余的冗余设计，所有结构特征都服务于承载与安装功能，基座上的减重槽设置在非主要受力区域，在不降低整体结构强度的前提下尽可能减少构件自重，适配车载部件轻量化的设计需求。

　　在实际选型适配时，需要注意该支架的立板间距与被连接件的铰接端宽度匹配，销孔直径适配对应的销轴规格，底部安装孔的孔距要和安装基体上的预留孔位对齐，若用于振动较大的工况，可在安装面之间加装橡胶减震垫，进一步降低振动传递到支架上的载荷幅值。建模过程中对所有衔接圆角、孔位倒角都做了精确还原，能够直接用于装配干涉检查、工程图导出以及后续的加工工艺模拟，结构的壁厚均匀，适合采用压铸或是铣削加工的方式生产，加工过程中不需要特殊的工装夹具，普通的三轴加工设备即可完成全部工序，量产时的工艺性较好。
