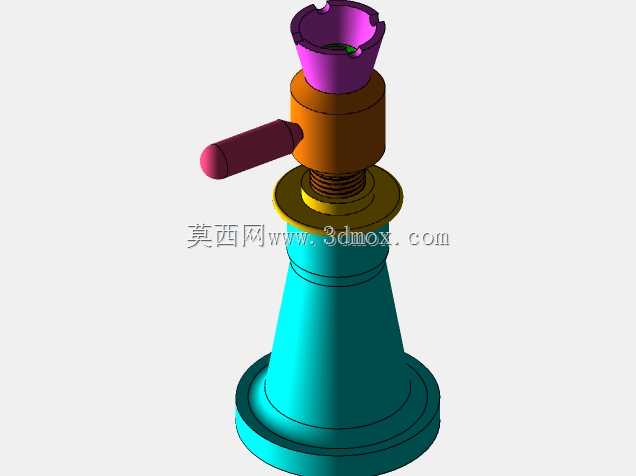

手动螺旋起重支撑装置三维结构

　　在设备检修、小型构件安装、重型工件调平的现场作业场景里，这类手动螺旋顶升装置是一线作业人员最常接触的基础工装，不同于液压类顶升设备存在的密封件老化、泄压回落风险，纯机械螺纹传动的结构能在无外接动力的环境下长期稳定承载，哪怕是潮湿多尘的工地、车间边角工位，只要预留出足够的操作回转空间，就能完成数吨级载荷的垂直顶升与位置保持。从结构设计逻辑来看，整套装置的传力路径完全沿着中心轴线布置，底部的锥形铸钢底座承担全部载荷的扩散作用，大直径的底缘接触面积能有效降低对支撑地面的压强，避免软质地面出现沉陷偏移，锥台形的主体外壳既做内部螺杆的导向防护，也承担顶升过程中的抗扭作用，侧壁伸出的摇杆插孔直接和外壳上部的螺母段做成一体式结构，

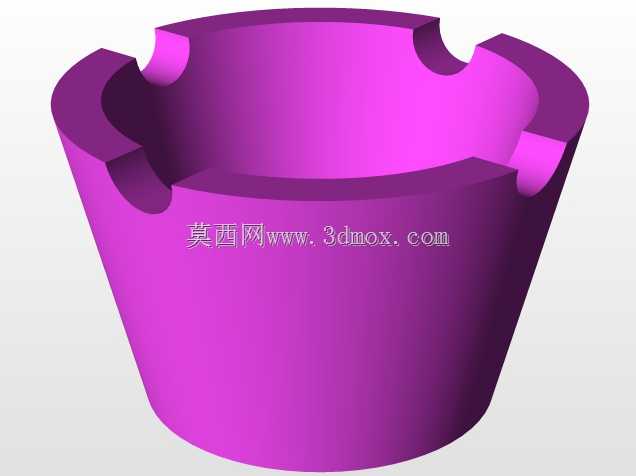

　　避免分体装配带来的同轴度误差，转动摇杆时，梯形螺纹副的自锁特性可以保证顶升到位后不会因为载荷反向作用出现滑退，不需要额外加装锁止销件就能维持顶升高度。顶部的承托座做了内凹的缺口造型，能适配不同形状的被支撑工件，不管是圆管类构件还是带棱边的型钢底座，都能卡在缺口内避免顶升过程中出现侧向滑移，承托座和内部螺杆的顶端做了相对转动的配合结构，顶升转动摇杆时，顶部承托座不会跟着螺杆同步转动，避免和被支撑工件之间产生摩擦刮蹭。做三维建模的时候，首先要确定的是整套装置的最大顶升行程与最低闭合高度，这两个参数直接决定了内部传动螺杆的有效螺纹长度，以及外壳锥台段的内部空腔深度，建模时要预留出螺杆完全收回时的顶部余量，

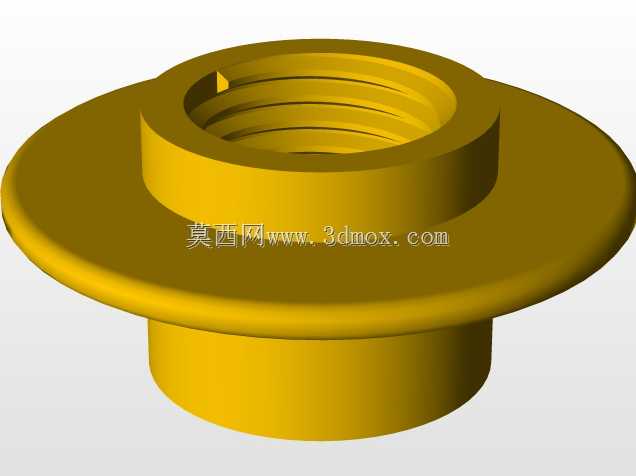

　　避免螺杆顶到承托座的下端面造成卡滞；梯形螺纹的参数选择要匹配额定载荷，螺纹升角必须满足自锁条件，同时要兼顾摇杆转动时的操作力，不能因为螺纹导程过小导致顶升效率太低，也不能因为导程过大失去自锁能力。外形尺寸的边界上，底座的最大外径要根据额定承载的地面压强要求计算，常规车间水泥地面的允许压强下，3吨级的螺旋千斤顶底座直径一般控制在150毫米到180毫米之间，摇杆的长度要结合普通人的手臂操作力设计，转动时的最大操作力不超过150牛，避免单人操作时费力，摇杆的握持端做了圆滑的柱面造型，没有尖锐棱角，防止操作时打滑划伤。上部的螺母段和外壳的配合位置要做加强筋过渡，因为顶升时螺纹副的反作用力全部作用在这个连接位置，是整套结构的应力集中区，

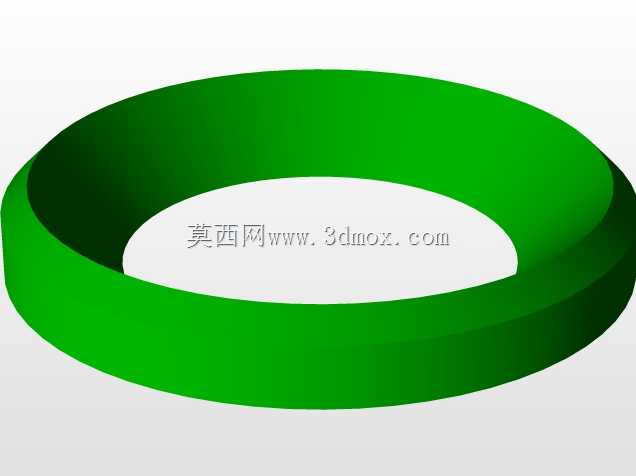

　　建模时要做圆角过渡避免应力集中导致的壳体开裂。实际使用时，这类装置不需要配套动力管线，单人就能携带转移，在机床安装调平、钢结构构件临时支撑、车辆换胎检修、重型设备移位垫脚的场景里都能适配，和液压千斤顶相比，它的顶升行程可以做的更长，长期承载时的位置稳定性更好，不会因为温度变化或者密封渗漏出现高度回落，适合需要长时间保持支撑高度的作业场景。建模过程中还要注意各活动部件的间隙配合，螺杆和外壳内壁之间要留出足够的间隙，避免加工误差导致螺杆升降时出现卡涩，摇杆和插孔之间采用间隙配合，能灵活插拔，在空间受限的位置可以小角度反复扳动摇杆完成顶升，不需要整圈转动，适配狭窄工位的操作需求。顶部承托座的下端面和螺杆顶端的配合面要做耐磨处理的结构预留，因为长期相对转动会产生磨损，建模时可以在配合位置预留耐磨垫片的安装槽，延长整套装置的使用寿命。底座的下端面要做平整的加工面，保证和支撑地面完全接触，避免出现点接触导致的底座变形或者顶升倾斜，外壳的外表面做了锥面过渡，既提升了结构的抗弯能力，也让整体造型更紧凑，搬运时不容易勾挂周边物件。
